一則CMOS電路設計問題

這次遇到的問題是這樣的，由于LDO的電源輸出能力有限，同時也是保證可靠性，某些保護電路必須直接電源上，這里需要注釋的是，LIMP HOME“跛行回家”即使我們的5V系統出現了問題，我們也必須保證部分重要的功能能繼續工作，因此為了滿足這個條件，關鍵信號的供電只能是直接接電池。
這次第一個出問題的是一個CMOS的與門（HE4000B系列的）。

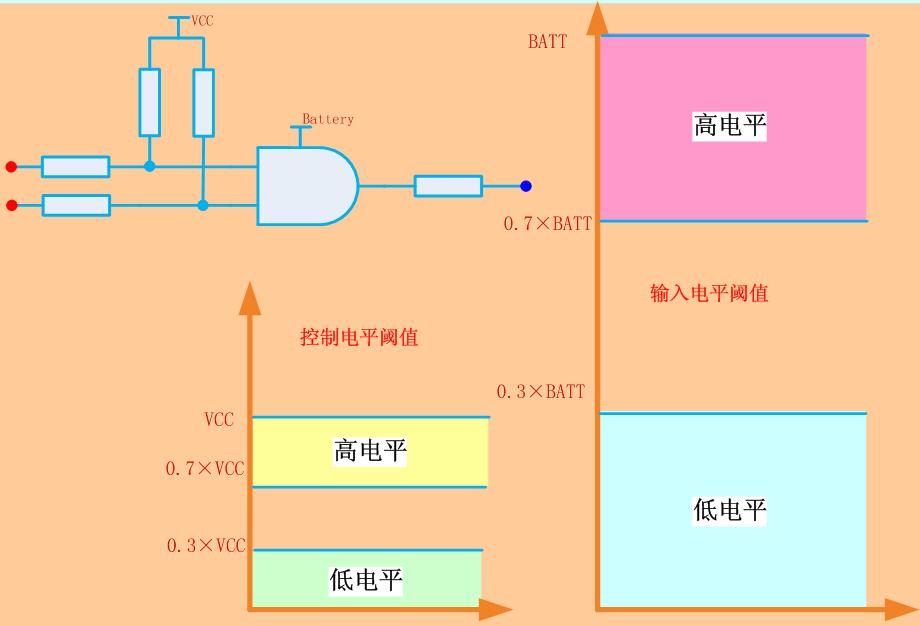

我們的控制信號出自MCU（5V的系統），而與門的系統供電是12V的，因此兩個電平不兼容，導致了MCU的高低電平統一被與門CMOS芯片識別成低電平。

我們在設計轉換電平的時候，有兩個問題需要我們去注意
1.要相同的邏輯，不能做成反邏輯
2.在正常狀態下，不能允許大的電流（為了符合靜態電流的要求）這里設計的是低有效電路，因此在輸出高的時候不能出現大的靜態電流。
可行的改進設計為：

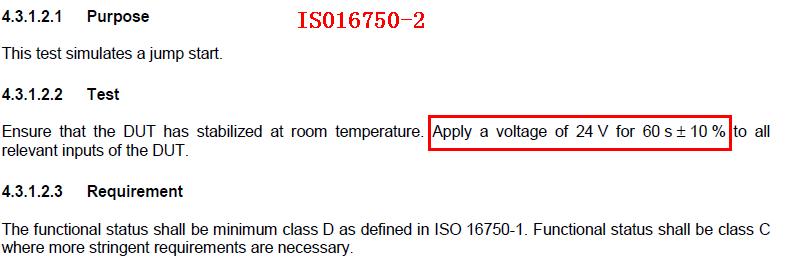

不過一波未平一波又起，由于ISO16750的規定

而我們的與門能夠承受的電壓為18～20V，這也是所有CMOS的IC的極限電壓，因此該芯片華麗的燒毀了（在我們做1分鐘的Jump Start實驗的時候）

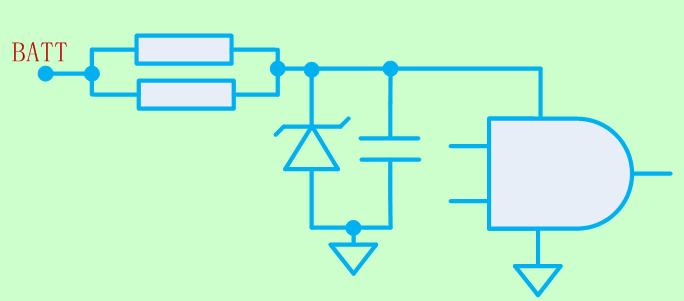

我們的解決方案，加個齊納管15V鉗位

此電阻需要仔細斟酌，因為在24V的時候，有7V的電壓在電阻上面，要限制齊納管的電流防止其過熱，同時又要保證CMOS的正常工作電流下，電壓不會下降的太厲害。
V.CMOS=V.BATT-R.limit×I.AND
I.zener_max=（24-15）/R.limit
以上需要綜合考慮。
