CAN光隔離模塊（僅供參考）

2009年11月21日 15:24 m.greenbey.cn 作者：佚名用戶評論（0）

關鍵字：

CAN光隔離模塊（僅供參考）

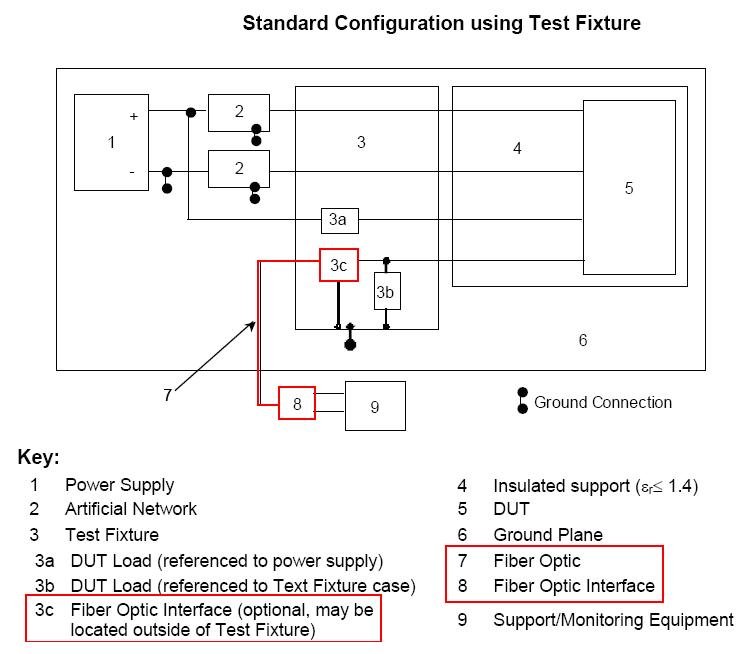

目的：這玩意就是用在EMC實驗過程中，BCI實驗中的隔離器。

點擊看大圖

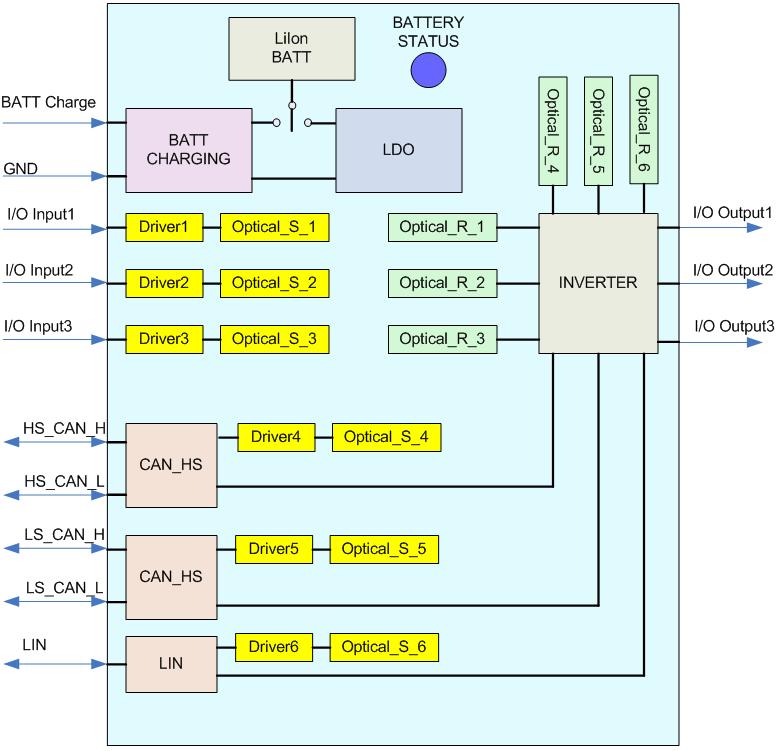

以上為系統框圖。

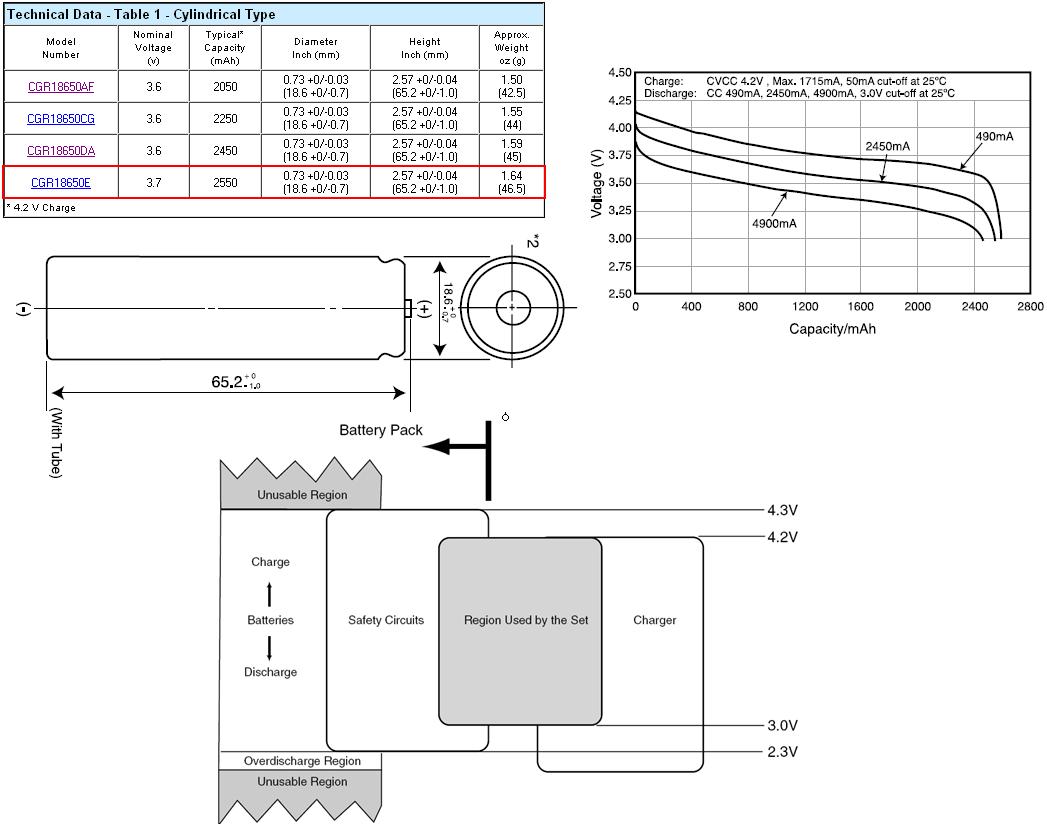

鋰電池信息為：

In order to insulate the noise and the signal from the Power supply, module needs an insulated Battery. Panasonic rechargeable Lithium ion Battery feature high energy density, high capacity, light weight and high power in both cylindrical and prismatic styles. It is very suitable in this application.

點擊看大圖

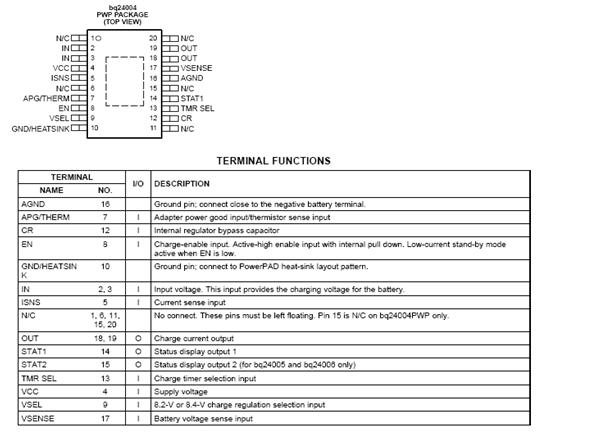

充電芯片BQ2004：

光電隔離器：

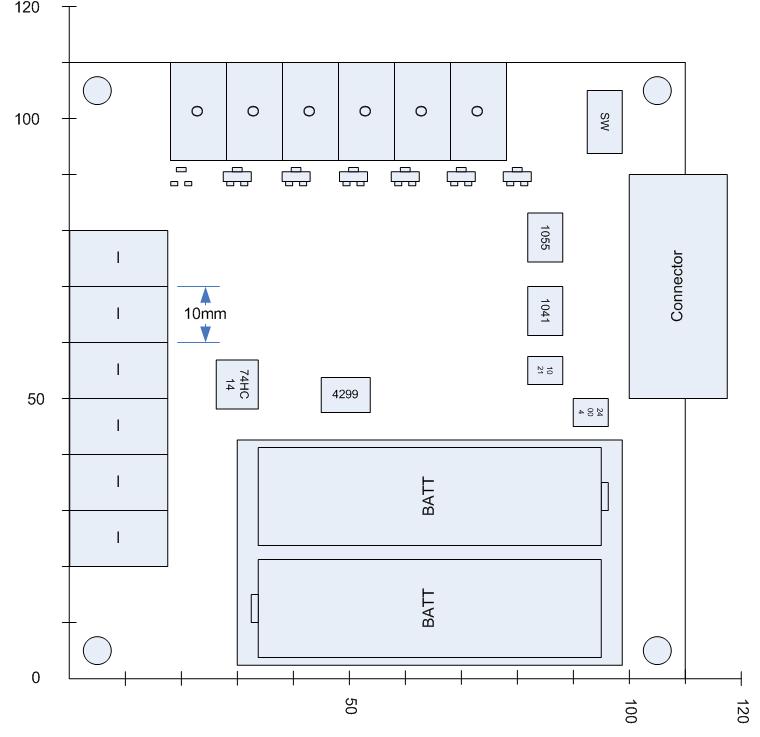

尺寸圖：

效果圖：
