繼電器的應用，相信大家都知道，在電路中只要給它供電、斷電也就可以工作了。

然而，它的應用細節，不知道大家有沒注意 。下面談?wù)勎业挠^點

一、現在流行的接法，如圖。

圖中，繼電器的線圈經過Q1作為開關，使其導通與斷開。D1作為續流，消耗線圈中的能量。

二、繼電器的特點

1、吸合電流大于釋放電流

2、保持電流小于吸合電流、大于釋放電流

以上兩點均為繼電器的“通病”，大家可以做一下實驗，或看一看說明書。

三、流行電路的優點及缺點

大家知道，繼電器的線圈相當于電感，它的電流不能突變。在釋放時，Q1截止瞬間，線圈將仍保持原來的電流大小，如果不接入D1這個二極管，產生的電壓-----理論上是無窮大的（在外電路負載為無窮大時），流行電路中的D1的接入，給線圈中的能量提供了釋放的通道。

然而，假如（理論上）二極管為理想的，即它只單向?qū)ǘ鴽](méi)有任何功率消耗，那么，在繼電器釋放時，線圈中的電流將一直保持吸合時的最大電流（同時假如線圈為理想的），這種情況將使繼電器無法釋放。

實際中的二極管及線圈都不是理想的，所以，它是可以釋放的。繼電器的吸合到釋放是由線圈中的電流決定的，如果二極管及線圈的等效電阻（直流）很小，那么它的釋放時間將很長，反之，則較短。

由此看，流行電路的優點是提供了Q1截止時的能量釋放通道;其缺點是，釋放時間還有進一步縮短的可能。

四、其它接法。

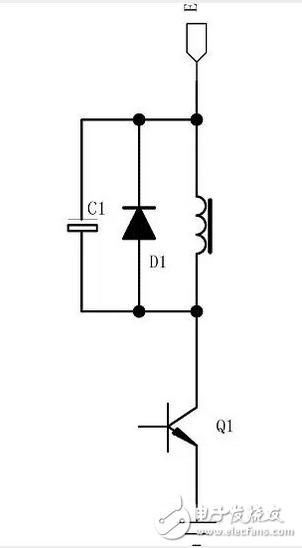

曾見過象下圖中電路，也曾見過象下圖中沒有二極管的接法，這些接法都考慮到了抑制開關Q1截止時的反向電壓，但沒有考慮到釋放時間問題。

五、建議接法。

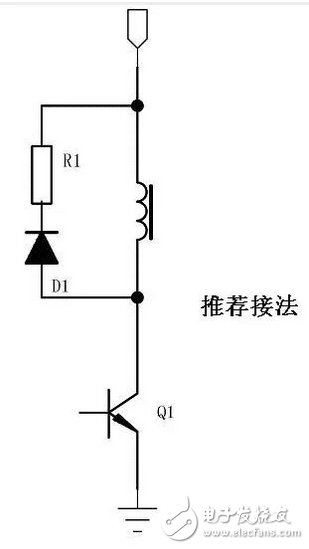

1、加入電阻R1，使能量釋放快一些

上圖中，線圈在Q1關斷時，能量主要消耗在R1上，使繼電器可以快速降到釋放電流。

R1的選擇，由Q1的最高反壓、線圈工作電流兩者決定，電阻越大，釋放時間越短。---- 計算就不說了吧。

2、減小繼電器保持時的功耗

大家知道，繼電器吸合時需要較大的電流，而保持吸合狀態則不需要和吸合時的電流一樣。

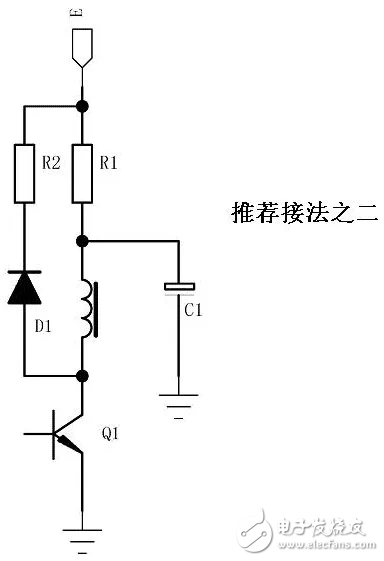

下圖接入R1及C1將明顯減小繼電器的保持功耗。在繼電器吸合前，C1已充電至供電電壓，吸合的瞬間將由C1為

繼電器供電，以保障吸合所需的大電流。當吸合后，供給線圈的電流來自R1，它將電流限制到較小狀態。
