1　VTref 　　　　　　　　　　　　目標板參考電壓，接電源

2 VCC 　　　　　　　　　　　　　　接電源

3 nTRST 　　　　　　　　　　　　　測試系統復位信號

4、6、8、10、12、14、16、18、20 　GND 接地

5 TDI 　　　　　　　　　　　　　　測試數據串行輸入

7 TMS 　　　　　　　　　　　　　　測試模式選擇

9 TCK 　　　　　　　　　　　　　　測試時鐘

11 RTCK 　　　　　　　　　　　　　測試時鐘返回信號

13 TDO 　　　　　　　　　　　　　　測試數據串行輸出

15 nRESET 　　　　　　　　　　　　目標系統復位信號

17 、 19 NC 　　　　　　　　　　　未連接

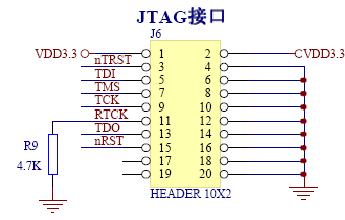

以上是20針JTAG接口的引腳排列說明

下面是14針JTAG接口的引腳說吸：

1 、 13 　　　　　　　　　　　　　　VCC 接電源

2 、 4 、 6 、 8 、 10 、 14 　　　GND 接地

3 　nTRST 　　　　　　　　　　　　測試系統復位信號

5 　TDI 　　　　　　　　　　　　　測試數據串行輸入

7 　TMS 　　　　　　　　　　　　　測試模式選擇

9 　TCK 　　　　　　　　　　　　　測試時鐘

11　TDO 　　　　　　　　　　　　　測試數據串行輸出

12　NC 　　　　　　　　　　　　　　未連接
