前些日子在市場買了只8LED電筒(電筒使用的是5號電池)，用1.5V的堿性電池亮不了一分鐘就滅了。
?
8LED燈修理之前
?
?
可恨的是我想先修修看看 用5LED板測試8LED燈頭
?
用5LED板測試8LED燈頭1
?
用5LED板測試8LED燈頭2
?

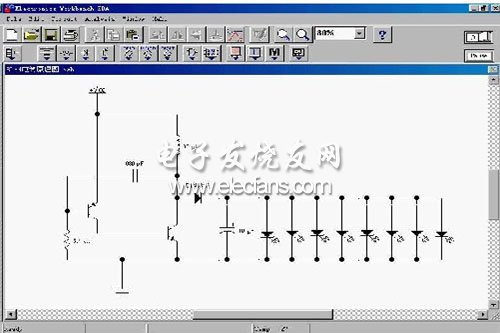

根據實物測繪的原理圖，電感電容是用電感表量的
?
?
?

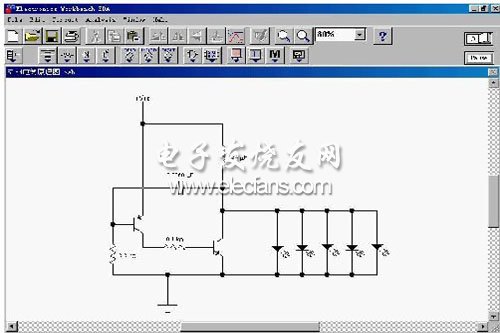

5LED燈頭和待修的8LED燈頭
?
?
?

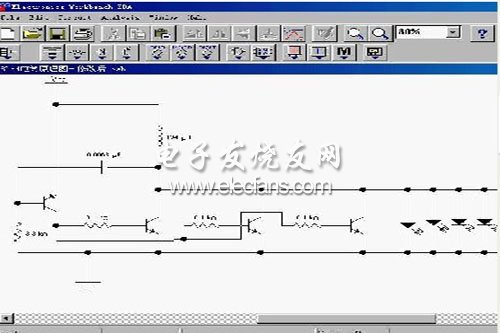

5LED的正常工作電流為60mA(1.5V)，這燈的質量不錯。修理過的8LED電筒用一級npn時電流50mA(1.5v)，亮度稍差，增加一級npn電流100mA亮度顯著改善，又增加一級npn后電流200mA,達到理想水平。
一節五號電池的8LED電筒之前我曾買過4個，第一個大概是在2003年10月就是我的5LED的，10元買的壞的自己修好了，第二個也是在2003年10月，這是個正白光的，30元，比之前返修的好的多后來送人了，2005年元月第三個第四個一塊買的18元/只(8LED 的)，其中一個給公司同事買的，另一個前兩天送我哥了。我喜歡只用一節電池的，方便小巧而且我也并不要太高的照度。
