??????? 概述

　　KS0713是一種小型的大規模集成并帶有驅動器和控制器的點陣型液晶模塊。它的外觀尺寸為42mm×39mm，有29個外部引腳。它直接受單片機控制，接收8位串行或并行數據， 同時可將數據顯示，并將數據存儲在模塊同的數據存儲器中(DDRAM)。由于DDRAM中的數據顯示單元與液晶屏的點陣單元存在一一對應關系，并且KS0713液晶模塊數據的讀寫操作不受外部時鐘的控制，因而KS0713的顯示具有很高的靈活性。KS0713液晶模塊帶有液晶必需電源驅動電路，這樣可用最小的元件和最小的功耗實現模塊的功能。

　　一、基本原理

　　1.引腳說明

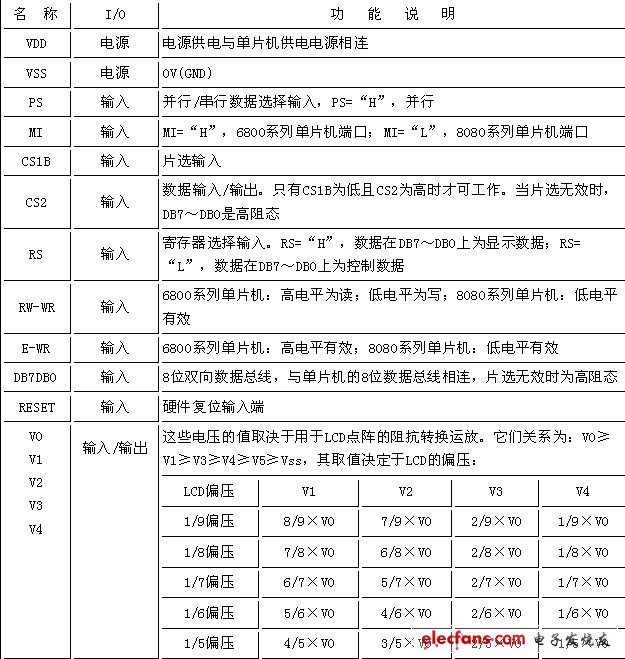

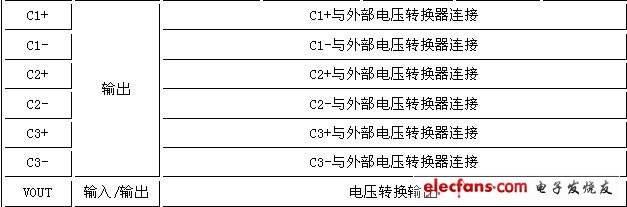

　　表1對KS0713的引腳及其功能進行了說明。

???????????????????????????

　　2.KS0713液晶模塊的主要結構

　　(1)顯示數據存儲器(DDRAM)

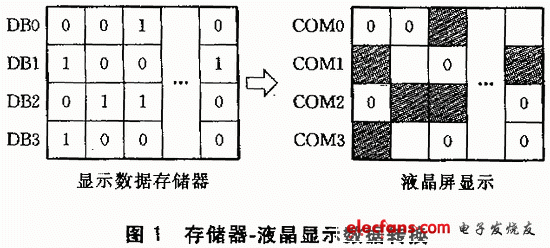

　　DDRAM用來存放液晶的顯示數據。它是一個65行、132列的地址空間。65行構成了9頁，其中前8頁是由8列構成(DB0～DB7)，第9頁是單獨一行(只有DB0)。顯示數據DB0～DB7通過單片機的數據口送入，并通過DB0～DB7直接讀或?qū)懙矫宽搶?行;同時每一點陣可通過確定頁地址和列地址來確定位置。在向DDRAM中寫數據的同時，液晶屏上對應的點陣被顯示，如圖1所示。

　　(2)頁地址電路

　　頁地址電路的功能是為顯示數據存儲器提供頁地址。頁地址的確定是通過頁控制字送到一個4位的頁地址寄存器中來實現的。例如：第8頁，DB3為高電平時，DB2、DB1和DB0為低電平。

　　(3)行地址電路

　　行地址電路根據顯示起始行(COM0)為DDRAM提供行地址，因此通過改變行地埴址，可在不改變片內RAM的情況下滾動屏幕和切換。頁地址的改變是通過行地址寄存器實現的。它只通過初始顯示行指令和6位的計數電路來改變。寄存器的內容在液晶開始每一幀時自動復制到行計數器中。
