3．2 指針板的硬件設計
??? 為使指針板輕巧，采用貼片式LED。本時鐘需要能顯示“12、3、6、9”這四個整點數字和秒針、分針、時針，用7支LED燈顯示數字，21支用來顯示秒、分、時三針，另外再加一支內框一支外框燈，總共30支LED燈。為了節省單片機I／O管腳，并不是每支LED燈都由一個I／O管腳控制的。為了滿足驅動電流，加一支三極管來驅動。為使顯示穩定，在指針板上加裝一個紅外接收管，當接收到與之配對的紅外發光二極管發出的紅外線后，就會反向?qū)?，接到單片機外部中斷。有了這個信號，單片機就可以在指針板旋轉過程中實時檢測計算指針板的角度位置，并根據指針板所處的不同位置，點亮相應的LED。

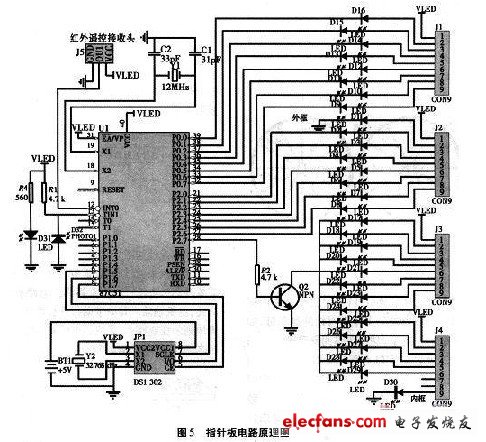

單片機主要用于對紅外遙控代碼的譯碼、讀寫DS1302的時間數據以及控制LED顯示熄滅。本設計充分運用89C52的各個接口：首先是28支LED燈，由于有13支LED燈只用來顯示時針，所以它們是同時點亮或者熄滅的，可以接在同一個I／O接口上，取P2.7口。P0．0-P0．7和P2．0-P2．7這16個引腳分別與16支LED燈連接，可以用來顯示不同的字符；其次X1、X2引腳接12MHz晶振；P3．2口接一體化紅外接收頭，作為高優先級的外部中斷；P3．3口接紅外接收管，作為低優先級外部中斷；P1．5-P1．7分別接DS1302的SICK、I／O及CE引腳。電路原理如圖5所示。

?

3．3 紅外接收／發射控制單元
??? 在指針板旋轉工作狀態中，可利用紅外遙控器來給旋轉時鐘調時間。發射電路采用TC9012遙控芯片自制遙控器，TC9012是一塊用于東芝系列紅外遙控系統中的專用發射集成電路，接收部分直接采用了紅外一體化接收頭HS0038。

4 軟件設計
??? 旋轉時鐘軟件設計首先是各種初始化及DS1302的初始時間設定，然后單片機采用查詢方式查詢P3．3是否接收到了中斷信號。接收到中斷說明指針板已經旋轉到起點。查詢到之后先讀取DS1302的時間，然后顯示到LED。當有紅外遙控信號調整時間時，紅外接收頭HS0038將接收到紅外遙控器發出的紅外脈沖，會以下降沿的方式給單片機一組下降沿脈沖中斷信號，單片機接收到脈沖后，通過編程和定時器，記錄每一個脈沖的脈寬，實現對各種信號的識別，實現時鐘時間的調整。系統主程序流程如圖6所示。

5 結論

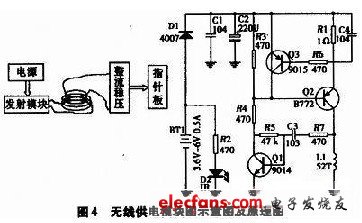

??? 本文實現了用30支LED燈旋轉掃描顯示的形式來取代大量的LED點陣矩陣板來顯示時鐘信息。貼片LED的設計，體積??；采用紅外對管來同步轉速，使顯示的畫面穩定；無線供電，無機械磨損，噪聲小；紅外遙控，調時方便。本設計能夠?qū)崿F(xiàn)低成本、高質量的顯示宣傳效果，具有一定的實用價值。
