MF11補償型熱敏電阻
1.應用范圍：
用于一般精度的溫度測量和在計量設備、晶體管電路中的溫度補償。
2.特點：
MF11：B值誤差范圍小,對于阻值誤差范圍在5％的產品,其一致性、互換性良好。
MF12：阻值范圍寬,最大標稱電阻值可達2M,穩定性好。

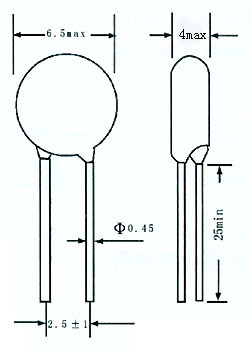

3.外型結構和尺寸：
?
4.主要技術參數：
時間常數≤30S
測量功率≤0.1mW
使用溫度范圍-55～+125℃
B值及允許偏差見下表
耗散系數≥6mW/℃
額定功率0.5W
|
型號 |
||||
|
阻值范圍（Ω） |
允許偏差（％） |
（25/50℃）標稱值（K） |
允許偏差（％） | |
|
MF11 |
3.3～33 6.8～68 15～150 33～330 68～680 150～1500 330～3300 680～6800 1500～15000 3300～33000 |
±5 ±10
|
2700 2830 2950 3100 3250 3400 3570 3740 3900 4050 |
±5 |
|
MF12 |
6800～68000 15000～150000 33000～330000 68000～680000 150000～5000000 |
4250 4450 4670 4800 5050 | ||
注：我公司還可按用戶的特殊要求供貨。

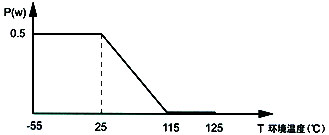

降功耗曲線：
5.產品標志說明：
