MAX3280E/MAX3281E/MAX3283E/MAX3284E是專為RS-485和RS-422通信設計的單接收器。此器件在3V電源供電下仍可確保數據速率高達52Mbps。這些器件具有出色的傳輸延遲(最大15ns)及芯片間定時失配(最大8ns)，可理想用于多點時鐘分配應用中。

　　MAX3280E/MAX3281E/MAX3283E/MAX3284E具有真失效保護電路，可保證在接收器輸入為開路或短路時，接收器輸出為邏輯高電平。終端總線上的傳送器被禁止(高阻態(tài))時，接收器將輸出邏輯高電平。這些器件具有1/4單位負載接收器輸入阻抗，允許多達128個接收器接入總線。

　　MAX3280E為5引腳SOT23封裝的單接收器。MAX3281E/MAX3283E為具有接收器使能(EN或/EN)功能、6引腳SOT23封裝的單接收器。MAX3284E具有邏輯電壓引腳，在數字FPGA/ASIC系統(tǒng)中允許兼容于低電壓邏輯電平;在MAX3284E中，邏輯高電平的電壓門限值是通過在1.65V至VCC范圍內設置VL來由用戶定義的;MAX3284E也可提供6引腳SOT23封裝。

　　關鍵特性

　　ESD保護：

　　±15kV人體模式

　　±6kV-IEC 1000-4-2，接觸放電

　　±12kV-IEC 1000-4-2，氣隙放電

　　有保證的52Mbps數據速率

　　有保證的15ns接收器傳輸延遲

　　有保證的2ns接收器失真

　　有保證的8ns滿擺幅偏移時間

　　用于連接到FPGA/ASIC的VL引腳

　　允許多達128個收發(fā)器接入總線(1/4單位負載)

　　微型SOT23封裝

　　真失效保護接收器

　　-7V至+12V公共模式范圍

　　3V至5.5V電源范圍

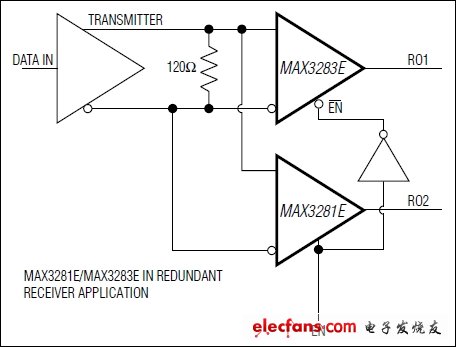

　　用于冗余操作的使能(高和低)引腳

　　三態(tài)輸出級(MAX3281E/MAX3283E)

　　輸出短路電路熱保護

?
