TDA6103引腳圖及其應用電路

2011年08月03日 17:55 本站整理作者：秩名用戶評論（0）

關鍵字：TDA6103(5672)

TDA6103內含三組視頻輸出放大器，視頻帶寬達7.5MHZ，內設過熱保護、防CRT跳火保護，圖為TDA6103在長虹D2191機型上的應用。

TDA6103的（1）、（2）、（3）腳為R、G、B輸入腳，（7）、（8）、（9）腳為R、G、B輸出端。RP1504、RP1506為暗平衡調節電位器，RP1513、RP1514、RP1515為亮平衡調節電位器。

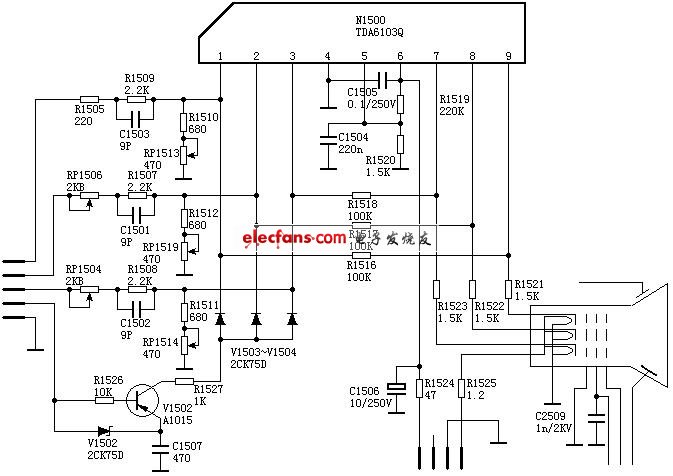

TDA6103應用電路：
