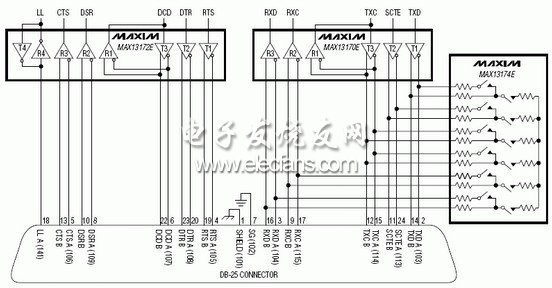

MAX13172E是工作在+5V單電源的4路驅動器/4路接收器多協議收發器，與MAX13170E和MAX13174E組合使用。MAX13172E與MAX13170E和MAX13174E一起組成了完整的、軟件可選的數據終端設備(DTE)或數據通信設備(DCE)接口，支持V.28 (RS-232)、V.10/V.11 (RS-449/V.36、EIA-530、EIA-530A、X.21、RS-423)和V.35協議。MAX13172E收發器用于傳輸控制信號，而MAX13170E可以傳輸高速時鐘和數據信號。典型情況下，MAX13170E可以由MAX13174E實現終端匹配。

　　MAX13172E采用5.3mm x 10.2mm、28引腳SSOP封裝，工作于0°C至+70°C商業級溫度范圍。

　　關鍵特性

　　MAX13170E/MAX13172E/MAX13174E芯片組是MXL1544/MAX3175/MXL1543/MXL1543B芯片組的引腳兼容升級產品

　　芯片組采用+5V單電源供電

　　軟件可選的DCE/DTE配置

　　支持V.28 (RS-232)、V.10/V.11 (RS-449/V.36、EIA-530、EIA-530A、X.21和RS-423)協議

　　流暢的引腳配置

　　接收器具有失效保護，同時保持V.11和V.35兼容性

　　超低的最大關斷電流(無電纜連接模式)

　　經過TUV鑒定，符合NET1/NET2和TBR1/TBR2標準(審批中)

　　所有發送器輸出和接收器輸入與GND之間都具有擴展的ESD保護

　　±10kV人體模型

　　IEC 61000-4-2中規定的±3kV接觸放電

　　IEC 61000-4-2中規定的±3kV氣隙放電
