MAX1778/MAX1880-MAX1885多輸出DC-DC轉換器提供穩定的電壓所需的有源矩陣薄膜晶體管(TFT)液晶顯示器(LCD)在低調TSSOP封裝。一個高功率升壓型轉換器和兩個低功耗電荷泵在2.7V至5.5V的輸入電壓轉換成三個獨立的輸出電壓。內置的線性穩壓器和VCOM緩沖器完成的電源要求。 主升壓轉換器準確地生成一個外部設置的輸出電壓高達13V，可以提供顯示器的行/列驅動器。該轉換器的高開關頻率和電流模式PWM架構提供了快速瞬態響應和允許使用的小型低的電感器和陶瓷電容器。的低功耗BiCMOS控制電路和內部14V開關(0.35≈N-通道MOSFET)，使效率高達91%。 獨立調節的雙通道低功耗電荷泵(MAX1778 / MAX1880/MAX1881/MAX1882)正輸出(V POS)和一個負輸出(VNEG)。這些低功率輸出使用外部二極管和電容器階段(為許多階段所需)，以調節輸出電壓，+40 V和-40V。獨特的控制方案，最大限度地減少輸出紋波和電容器的尺寸為電荷泵， 一個可編程電阻，電流40mA，低壓差線性穩壓器(MAX1778/MAX1881/MAX1883/MAX1884只)，提供預穩壓，后穩壓的任何電源。對于較高的電流的應用中，一個外部晶體管可以被添加。此外，VCOM緩沖器可提供一個高電流輸出，非常適合用于驅動TFT LCD面板的電容背板。VCOM緩沖器的輸出電壓預置50%內部電阻分壓器或其他電壓可外部調整， MAX1778/MAX1880-MAX1885保護，以防止輸出欠壓和熱過載條件下的鎖存故障檢測電路，關斷器件。所有器件均在超薄TSSOP封裝(最大高度1.1mm)。

　　關鍵特性

　　500kHz/1MHz可選的電流模式PWM升壓穩壓器

　　高達+13 V高功率輸出

　　±1%精度

　　高效率(91%)

　　雙穩壓電荷泵輸出(MAX1778/MAX1880-MAX1882只)

　　高達+40 V的正電荷泵輸出

　　至-40V的負電荷泵輸出

　　低壓差40毫安線性穩壓器(MAX1778/MAX1881/MAX1883/MAX1884只)

　　+15 V LDO的輸入

　　可選更高電流與外部晶體管

　　2.7V至5.5V輸入電壓

　　內部電源排序和軟啟動

　　電源就緒輸出

　　可調故障檢測鎖存器

　　熱保護(+160°C)

　　0.1μA關斷電流

　　0.7毫安在靜態電流

　　超小型外部元件

　　薄型TSSOP封裝(最大高度1.1mm)

　　圖表

?

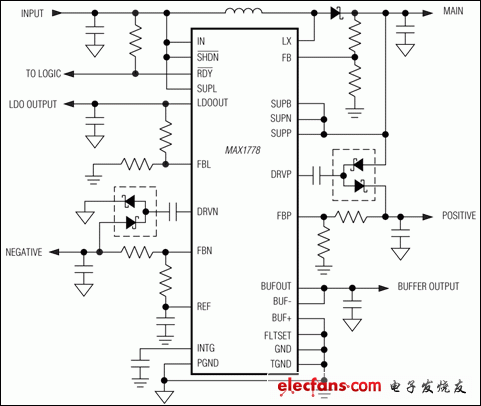

　　典型工作電路
