針對目前嚴重的疲勞駕駛行為，研制了一種疲勞駕駛檢測裝置。在座椅頭枕上前方正對駕駛員頭部的位置安裝1個紅外線發射二極管和2個紅外線接收頭，由單片機控制紅外線發射的電流強度，同時檢測接收頭的信息就可以檢測頭部的相對位置。如果駕駛員處在疲勞駕駛狀態中，頭部必定偏離正常位置并且時間超過設定值，則輸出報警和制動控制信號。在幾種典型車輛上對該系統進行了實驗，驗證了方法的正確性和有效性，并能達到較高的測量精度。

　　1　檢測儀結構特點

　　如果駕駛員處在疲勞駕駛狀態中，頭部必定偏離正常位置并且時間超過設定值，裝置則輸出報警和制動控制信號。檢測儀中的反射式紅外線傳感器由1個紅外線發射二極管和2個紅外線接收頭組成，紅外線發射二極管發射經過調制的38 kHz紅外線光束，安裝在座椅頭枕上前方正對駕駛員頭部的位置，紅外線發射二極管放置在中間， 2個紅外線接收頭對稱放置在左右兩邊。

　　2　駕駛員頭部位置分析

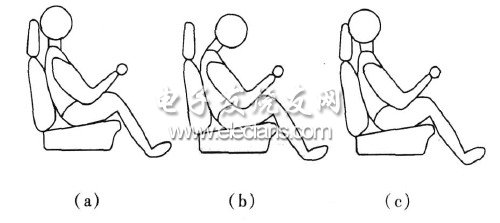

　　在駕駛過程中，駕駛員正常和疲勞時其頭部位置是不同的，側視圖如圖1所示，圖1 ( a)表示駕駛員在正常駕駛汽車時其頭部位置與座椅頭枕有幾cm的較小距離，而不是完全靠緊頭枕，因為靠緊頭枕駕駛眼睛會感覺很不舒服，不方便觀察距離汽車較近的道路情況。

　　圖1 ( b)表示駕駛員疲勞駕駛汽車時最常見的開車睡眠姿勢，也是駕駛員最初的疲勞睡眠姿勢，這時駕駛員頭部距離座椅頭枕一般大于15 cm,這種情況下應及時報警，如果持續2 s就應啟動制動系統自動剎車。但是短暫的其他非疲勞動作，如探身操作儀表板上的開關、回頭觀察等短時動作也有類似的距離變化，這時可以用時間來區別， 2 s以內恢復正常位置的不作為疲勞駕駛判定。

　　圖1 ( c)表示駕駛員在有意識地短暫休息和閉上眼睛駕駛，但還沒有完全睡著時的姿勢，但這是完全睡著的前奏，其頭部位置緊靠座椅頭枕，距離為0,這種情況下應該及時報警，發展下去就會演變成圖1 ( b)的情況。

　　圖1　駕駛員頭部位置側視圖

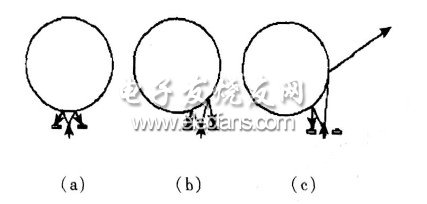

　　圖2為駕駛員頭部的俯視圖，其中圓形代表駕駛員的頭部，箭頭代表紅外線發射和反射的路線。圖2 ( a)為正常駕駛時駕駛員頭部與紅外線傳感器的相對位置示意圖，紅外線從中間的紅外線發射二極管發射出來到被駕駛員頭部反射回左右2個紅外線接收頭，所經過的距離基本相等。

　　圖2 ( b)表示駕駛員疲勞后的頭部位置，是向左或右歪斜的情況，這與圖1 ( b)的典型位置有所不同，是一種中間過渡的疲勞形態，最終也會轉化到圖1 ( b)的位置，這時紅外線傳感器將檢測出左右不同的距離，也應及時報警或輸出制動信號。

　　圖2 ( c)表示駕駛員疲勞后頭部繼續偏移的位置，一側的紅外線接收頭已經不能接收到被反射回來的紅外線了，在計算機程序中得到距離無限大的結果，這說明駕駛員疲勞程度進一步增強，應及時報警或輸出制動信號。

　　圖2　駕駛員頭部位置俯視圖
