根據前面的理論分析，我們制作了AC LED 燈的控制模塊，其設計參數以仿真數據為依據，輸入交流電壓Vin為220V，S1開關頻率為20 kHz，S2和S3開關頻率為30 kHz;主功率電感L1為0.865 mH;諧振電感L2為0.1 mH，儲能電容C1和C2都為1.2 mF;諧振電容C3為133 nF，開關管的PWM 信號由DSP 產生。圖6 為在圖1 中沒有PFC 電路時測試的電源輸入端的交流電壓和交流電流測試波形，圖7 為有PFC 電路時測試的電源輸入端的交流電壓和交流電流測試波形。

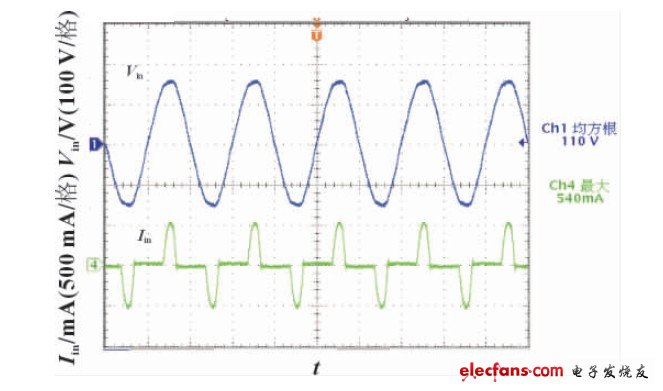

　　圖6 沒有PFC電路時輸入電壓Vin和輸入電流iin波形

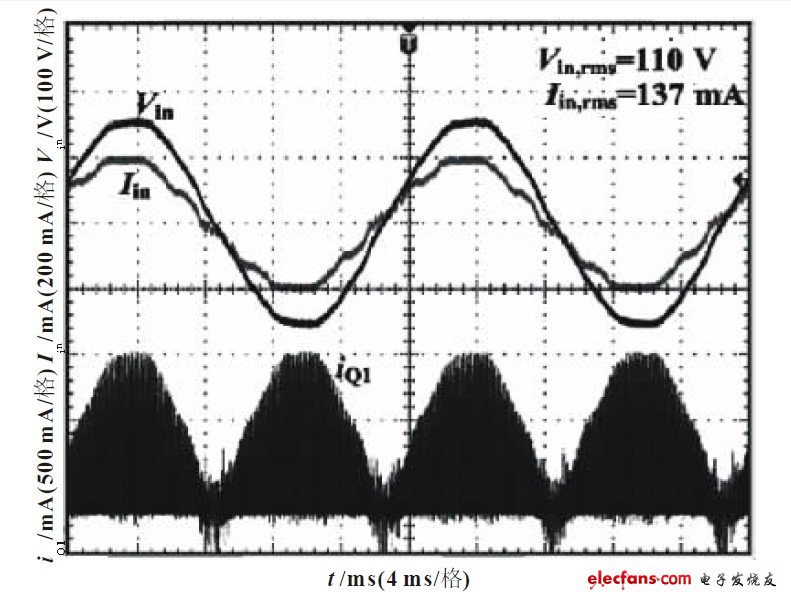

　　圖7 有PFC電路時輸入電壓Vin和輸入電流iin波形

　　3 結束語

　　本文針對傳統的LED 燈整流電路的濾波電容使整流前端的交流輸入電流波形變成尖脈沖，造成功率因數低、諧波成分增加等問題，提出了一種新型的AC LED 變換器拓?fù)潆娐贰Ｍㄟ^對圖1 新型的拓?fù)潆娐防碚摲治?，在LCC 電路中的電容值較小，解決了傳統整流電路的大電容給LED 帶來的使用壽命短的問題。本文還理論分析了Buck PFC 電路參數值的選擇，仿真分析了有功率因素校正電路與沒有功率因素校正電路的輸入電壓和電流的相位關系，最后通過實驗驗證了本文提出的新型電路拓?fù)浣Y(jié)構的可行性。

?
