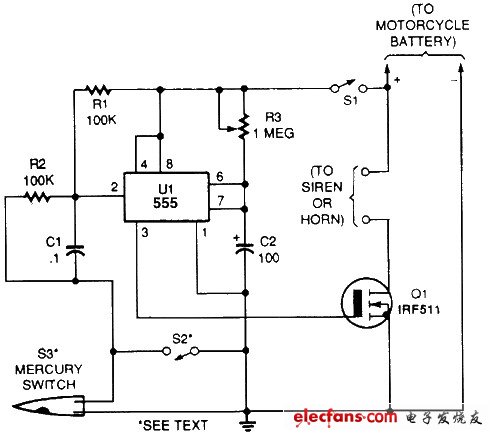

摩托車防盜報警器原理圖中一個555集成電路在單穩態定時器電路相連，它在一段預設的時間段內開啟了場效應晶體管和警報器或自行車?yán)热Αｉ_關S1是用作開啟/關閉開關。無論關閉兩個開關中的任何一個，S2和S3，都將會觸發集成電路。當任何一個關閉的時候，UI的引腳2變低電平。摩托車防盜報警器原理圖:
摩托車防盜報警器原理圖
來源：電子發燒友網 作者：小蘭2011年12月21日 11:22
