特 性
?? 輸入電壓范圍：2.5V-17V
?? 輸出電壓范圍：最高可達18V
?? 集成20m 歐姆開關管
?? 可編程電阻設置電感峰值：最高可達15A
?? 可選輕載條件下不同工作模式：
– A: 輕載跳頻模式
– B: 強制PWM 調制模式
?? 關斷模式下不超過1.0uA 電流耗損
?? 內部固定開關頻率為600kHz
?? 引腳選擇展頻功能開啟
?? 外部設置軟啟動
?? 輸出電壓過壓保護
?? 逐周期的過流保護
?? 芯片過熱保護

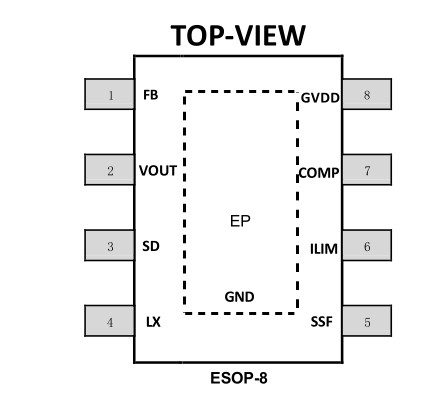

?? 滿足ROHS 要求的綠色環保封裝ESOP-8
應 用
?? 藍牙設備
?? 電池供電系統
?? 機頂盒
?? 白光LED 驅動
?? 充電寶
說 明
SC1668是一款異步大功率升壓轉換器，集成20mΩ功
率開關，可在便攜式系統中提供高效率和小尺寸的解決方
案。SC1668具有2.5V至16V的寬輸入電壓范圍，以支持單
節或雙節鋰電池和12V鉛酸電池的應用。該設備具有15A
開關電流能力，可提供高達18V的輸出電壓。
SC1668工作在脈寬調制(PWM)模式。在輕載狀態下
，SC1668A進入省電模式，保持高效率;SC1668B將強制
PWM模式，以避免低開關頻率帶來的應用問題。
SC1668還實現了可編程軟啟動功能和可調開關峰值
電流限制功能。此外，該器件還提供輸出過壓保護，逐周
期過流保護和過熱保護。芯片采用綠色環保ESOP8封裝，工
作環境溫度范圍為-40℃至+85℃。
