--- 產品參數 ---
- 輸入電壓范圍 6.5-24V
- 封裝 SOP8
- 最新包裝 3000PCS
--- 產品詳情 ---
概述
SC3688B 是一款高效率、高精度的升
壓型大功率 LED 燈恒流驅動控制芯片。
內置高精度誤差放大器,固
定關斷時間控制電路,恒流驅動電路等,
特別適合大功率、多個高亮度 LED 燈串的
恒流驅動。

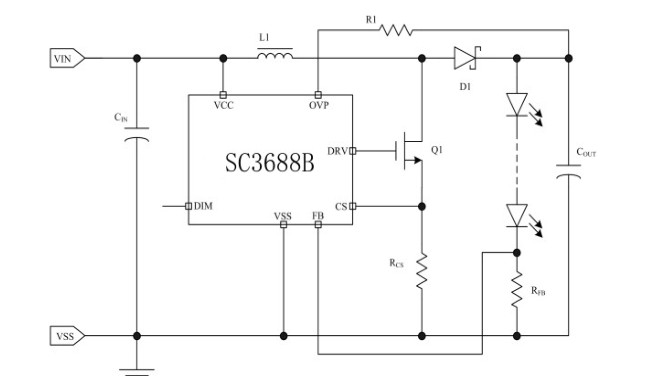

通過調節外置的電流采樣電
阻,能控制高亮度 LED 燈的驅動電流,使
LED 燈亮度達到預期恒定亮度。在 DIM
端加PWM信號,還可以進行LED燈調光。
采用固定關斷時間的控制方
式,其關斷時間可通過外部電阻設定,采
用內置補償技術,無需外部補償電容,且
內置輸出過壓保護功能,其過壓保護點可
通過外部電阻設定。

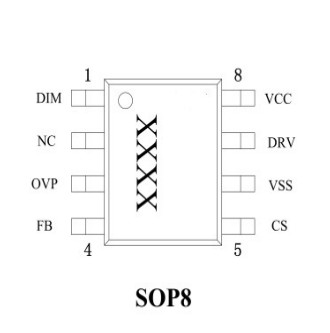

采用 SOP8 封裝。
特點
? 寬輸入電壓范圍:6.5V~24V
? 高效率:可高達 95%
? CS 限流保護電壓:500mV
? FB 電流采樣電壓:250mV
? 芯片供電欠壓保護:5.8V
? 關斷時間可調
? 內置補償技術
? 內置輸出 OVP 功能
應用領域
? LED 燈杯、電池供電的 LED 燈串、平
板顯示 LED 背光、恒流充電器控制和
大功率 LED 照明等。
