SC3989N是壹款內部集成了上、下MOS管的同步整流降壓型高效率開關變換器，上、下管的規格分
別為36V耐壓/80mΩ內阻，36V耐壓/35mΩ內阻。該變換器可以在4.0V-30V的寬輸入電壓範圍內輸
出2.4A連續電流。內部采用了逐周期的峰值電流控制模式，使得芯片能夠實現快速動態響應的要
求。同時SC3989N集成了內部補償電路，可設置的輸出電流限流電路。CC/CV控制電路，保證了輸
出在恒壓和恒流控制之間進行平滑的切換。
1 產品描述

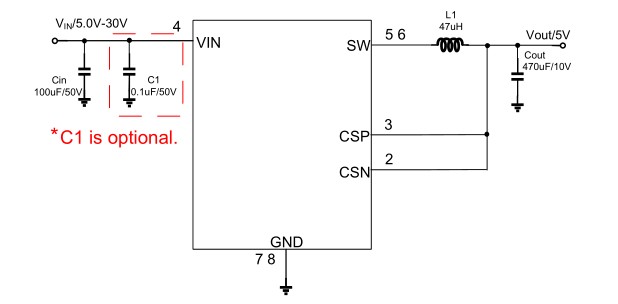

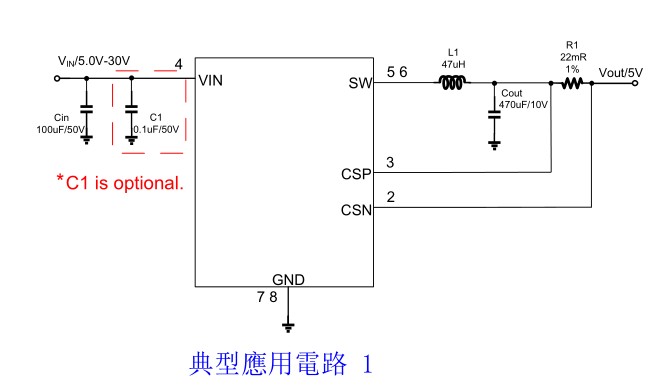

4 典型應用電路
2.4A連續電流輸出能力
4.0V到30V寬電壓輸入範圍。自帶33V輸入OVP功能
內部集成了36V, 80mΩ的上管和36V, 35mΩ的下管
高達92%的效率
CV/CC控制模式，Cycle-by-Cycle的電流限流功能
可設置的充電輸出電流限流值功能
內置環路補償功能，使得整個應用電路非常簡潔
固定130kHz開關頻率
輸入欠壓、過壓保護功能
?
?
?
?
?
?
?
?
?
3 產品應用
過溫保護功能
短路後進入打嗝模式電流極小

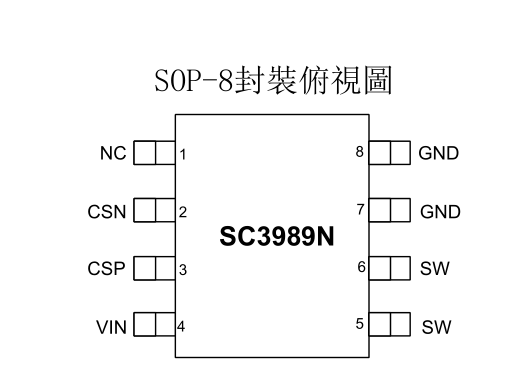

SOP-8封裝
?
?
?
USB車載充電器
便攜式充電設備
通用高壓USB充電器
通用的高壓DC/DC變換應用
?
?
?
?
