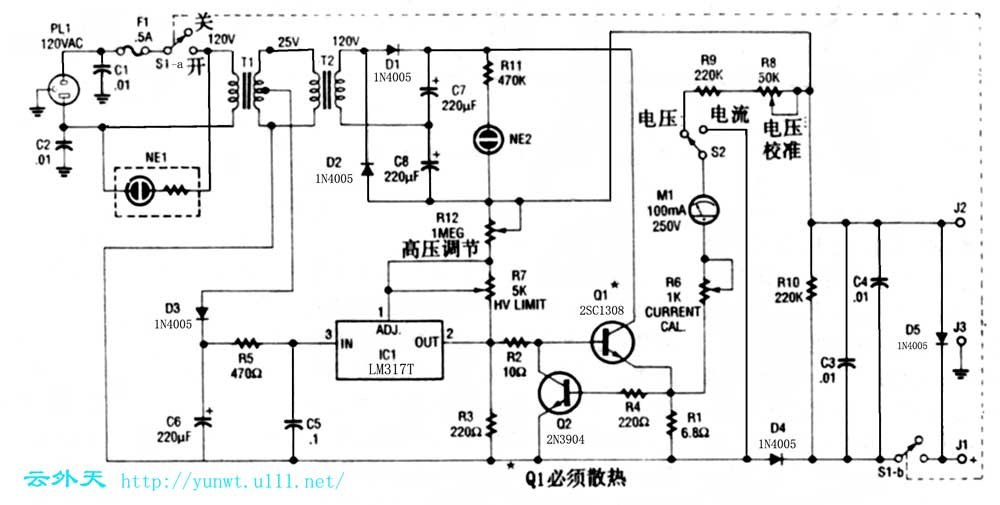

圖1所示電源電路使用丁二個標準的燈絲變壓器以便變換成300伏直流．變壓器T1將120伏(或220)伏交流電源降至25伏，而T2又將25伏回升到120伏(或220伏)．T2的120伏輸出饋給由C7。C8，D1和D2組成的全波倍壓整流器，氖燈NE2和R11構成一個泄放支路和高壓告警燈。
   此電路的校心是IC1 LM317T。此穩壓器由T1次級的16伏電壓供電。電阻R5限制ICl的短路電流．流過高壓調節電位器R12上的電流在R7上產生1.25伏壓降．如果電源輸出電壓降低，ICl不易使Q1導遁，電源電壓就升高．電阻R3使流經IC1的電流至少保持在3mA，從而改善了穩壓性能，電阻R2用來抑制Q1的寄生振蕩。
    元件R1、R4和Q2構成限流電路，其機理如下：當100毫安流經R1時，產生0．7伏壓降而使Q2導通，從而分路了Q1基極的電流，也就限制了電源電流。1毫安的模擬電表用來讀取滿刻度為250伏或100毫安9(輸出電壓或負載電流．在讀電壓時電表通過R6、R8和R9接到Q1的發射極與負輸出端之間．在讀電流時．電表M1和刻度微調電阻R6串聯后，并聯在電流取樣電阻R1上．二板管D4保護電源，阻止來自負載的倒灌電流．開關S1－a用于接通或斷開電源，S1一b在電源關斷時斷開輸出。


結構

    本機無需用印制電路板．電源電路的大部份裝在有44個引腳的多孔接插板上，此板插入裝在機殼底板上的相應插座中．這種接插件結構使制作方便，易于維修。
 功率晶體管Q1必須散熱，Q1所用散熱器的尺寸為3×3英寸見方，具有1英寸的散熱爪，散熱器裝在金屬機殼的后面板外，金屬機殼的尺寸為8×6×5英寸．Q1的外殼比地電位高400伏以上，因此，Q1必須加絕緣，以免發生電擊穿。
  開關S1(電源開關)和S2(電表轉換開關)必須用250伏交流開關，S1、S2和電表均裝在前面板上，高壓調節電位器R12、輸出插口J1～J3以及氖燈NEl也裝在前面板上。二板管D5直接焊在插口Jl和J2上。


    在調整時，需十分小心，300伏電壓會發生強烈電擊！將數字電壓表調至最高直流電壓檔，然后接到電源輸出端．打開電源開關，將高壓調節(HrV ADJUST)旋鈕調至最大．調節高壓限制(HVLIMIT)旋鈕至260伏．關掉電源，將數字電壓表調整到200毫安檔．接通電源，將高壓調節旋扭轉至最大．此時供電電流應限制在約為100毫安．調節電流表刻度微調電位器R6，使電流表讀數和數宇電壓表的讀數一致．再將數字電壓表重新調到電壓檔，調整HV ADJUST旋鈕至250伏．調整電壓表刻度微調電位器R8，使電表讀敷滿刻度。
    雖然輸出可以浮接，不過最好將一個輸出端接至接地插口，由于一般電位器的典型顫定電壓值有限，因此不允許將輸出端浮接到比地電位高出150伏的節點上。
