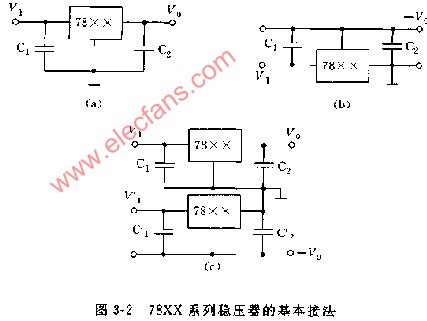

78XX系列穩壓器的基本接法

78XX系列穩壓器的基本接法

如圖3-2所示若穩壓器輸出端與濾波器有一定距離（大于5cm）時。為保證電路的穩定性必須加接一只并聯電容C1，其值約0.33F.為了改善穩壓器的瞬態響應也須在輸出端加接一只bingl電容C2.其值約0.1F,這樣輸出電壓Vc就可保持恒定,圖a是輸出正電壓的接法,圖b是輸出負電壓的接法,圖c是輸出正負電壓的接法.
