尼康D5100作為D5000D升級版 ，這款大尺寸，多角度翻轉顯示屏，1620萬像素，可錄制高清短片的。今天我們就對它進行一次大拆卸！給你一個全新的視角去體驗D5100。

D5100主體

第一步：

轉動的屏幕是非常有用的 -- 特別是，如果您設法記錄自己趣味生活的。

照相機的上面不包括與信息有關的LCD，像D90。 反而，我們得到在右邊的轉動的模選擇器。：

參數

11點AF （自動聚焦）系統

16.2 MP DX格式CMOS傳感器

4 FPS連續的射擊

3.0英寸， 921，000小點顯示

1920x1080在30 FPS的錄音

第二步：

去掉電池。 當我們拆散它時，我們不想要跑通過D5100靜脈的任何電汁液。

D5100、D3100和COOLPIX使用7.4 V 1030 mAh EN-EL14離子電池P700。 哀傷地，它不是與在Nikon聯盟的其他照相機兼容，例如D90和D7000。

第三步：

照相機有大致40螺絲結合它一體， 我們將其一一松開。

好象被暴露的螺絲不足夠， Nikon也選擇掩藏在蓋子和橡膠處理的拇指夾子之下的螺絲。

第四步：

打開后蓋。

將后方控制按鈕的帶形電纜拆卸開，旋轉角度最大為180度。

第五步：

在去除了更多的螺絲，防護鋼盾從主板被去除。

我們看到共有9根電纜與主板相連。剝離電纜，順利取出主板。

第六步：

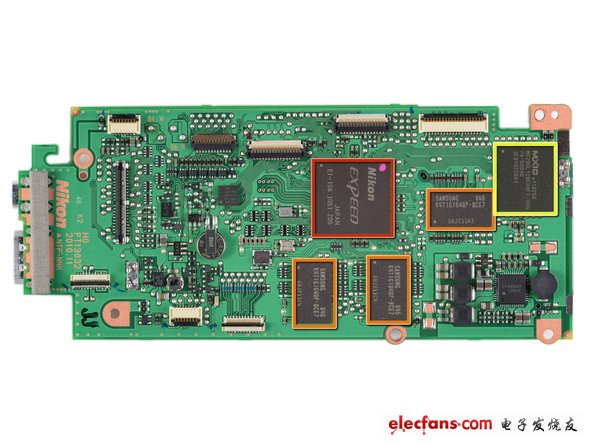

主板的正面圖 Nikon EXPEED 2 EI-154 1051 Z05圖象處理機

Samsung K4T1G164QF-BCE7 1Gb DDR2-800 SDRAM （共計3 Gb = 384 MB）

MXIC MX29GL128EHXFI-90G 128兆位平行的閃存

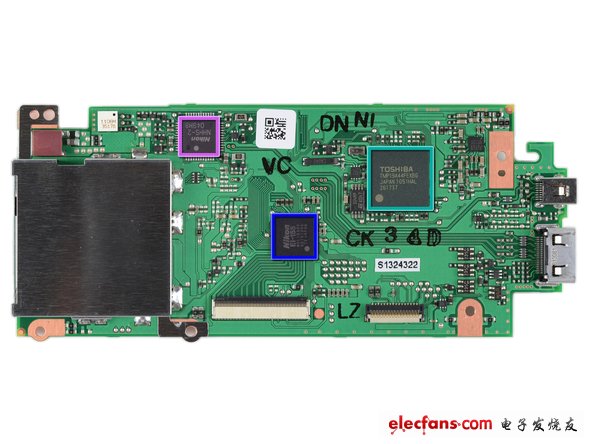

主板的背面圖。 東芝TMP19A44FEXBG低功率微型控制器

Nikon EI-155 M4L1BA00 00151044

Nikon NHHS-2 049M8

第七步：

剝落在快門按鈕之下的橡膠夾子。

取下隱藏在固定前蓋的螺絲。

第八步：

取下相機前半部機身。

一臺電動機在碩大的電池快門之間

第九步：

閃光電容器的特寫

鏡頭的特寫

第十步：

取下頂蓋。包括主控制輪子、快門或者開口導輪、現場查看杠桿、開關、“信息”按鈕、記錄按鈕、快門按鈕、曝光報償按鈕、紅外線傳感器、AF燈、閃光、控制電路、一作動器和話筒。

閃光燈，由線性驅動的電磁鐵杠桿推動，在傳感器檢測到光線不足或者當閃光燈按鈕被按下時，即會彈出。

第十一步：

D5100的傳感器。在拆下端口側蓋及周邊的框架后，傳感器被順利取出。

取下相機的感應板

第十二步：

D5100運用一個16.2 megapixel DX格式CMOS傳感器讀取圖象

傳感器具有特殊的玻璃蓋，在某個角度就呈現紅色狀。

據Cipworks報道每個映象點寬是4.8 μm。 那是半個紅血球的直徑！

第十三步：

尼康D5100全部“家當”
