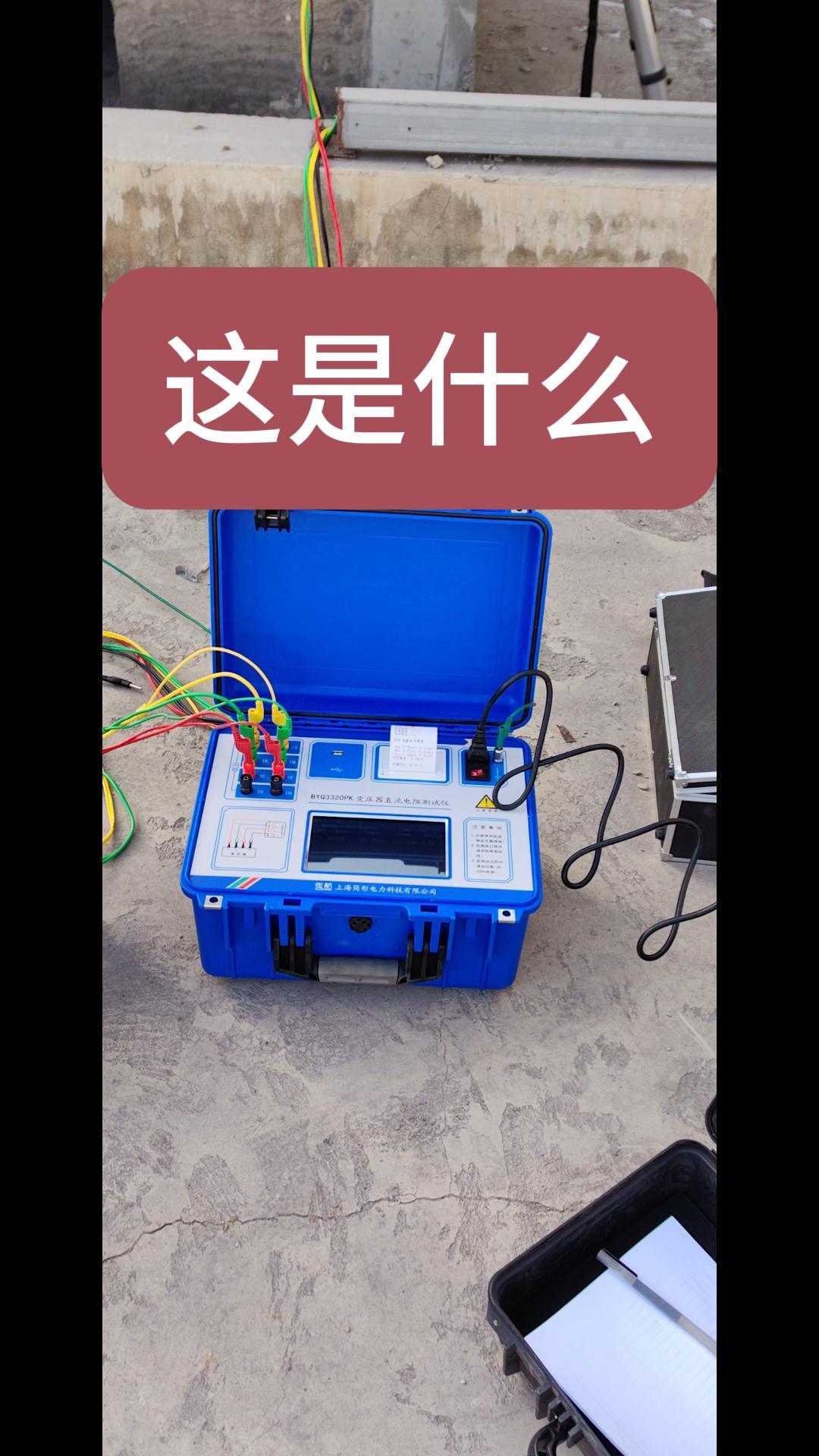

今天武漢摩恩智能電氣有限公司帶大家了解一下MEZRC-III三通道直流電阻測試儀。
MEZRC-III三通道直流電阻測試儀試驗接線：

1、被試變壓器通過儀器專用測試線與儀器接線柱連接可靠，同時儀器通過接地線可靠接地。
2、兩繞組變壓器測試時,可以一次將連接高壓接線柱的四個測試鉗（黃/綠/紅/黑）分別接到變壓器高壓側的A、B、C、O套管上，如果只有A、B、C三個套管，可以將黑色測試鉗懸空。將連接低壓接線柱的的四個測試鉗（黃/綠/紅/黑）分別接到變壓器低壓側的a、b、c、o套管上，如果只有a、b、c三個套管，可以將黑色測試鉗懸空，整個測試過程不用倒接測試線。
3、三繞組變壓器測試時，可以將高壓繞組和低壓繞組測試完后，將連接高壓接線柱的四個測試鉗（黃/綠/紅/黑）分別倒接到中壓側測試即可。
4、單相變壓器測試時，可以將連接高壓接線柱黃色和黑色的測試鉗接到單相變壓器的高壓側，連接低壓接線柱黃色和黑色的測試鉗接到單相變壓器的低壓側。
5、三相同測、單相電阻、單線電阻、低壓助磁測試接線示意圖:

MEZRC-III三通道直流電阻測試儀注意事項：
儀器設計有反電勢保護功能，在使用中仍需按以下逐步操作，以確保試驗人員及儀器的安全。
1.使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤、接地良好。
2.在無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。
3.在測量過程中不允許拆除測試線。
4.在測量完畢并退出測量狀態(tài)后，方可進行接線拆除。
5.如出現(xiàn)無法解決的問題，請及時與本公司取得聯(lián)系。
武漢摩恩是從事電氣設備設計、制造的專業(yè)化公司！

審核編輯 黃宇
