真的猛士，敢于DIY自己的生活；真的猛士，敢于DIY自己的電子產品；真的猛士，敢于只用導線和晶體管DIY自己的電腦！從零開始造屬于自己的電子產品……這得是何等的生猛啊。一般人也就是自己組裝臺機器裝個系統啥的，但本文諸位主人公DIY大拿哥們卻不這么想，他們覺得不自己親自造點能見人的東西出來，出門都不好意思跟人家打招呼，更無顏稱之為所謂的電子工程師……

> 為了出門，能大膽地告訴世界：我是電子工程師！機會來了，趕緊參加物聯網創新應用設計大賽，順便輕易贏取iPhone 6！等你哦~<

TOP 1 圖文詳解2000元電動汽車DIY全過程

本文主要跟大家一起來見證價值2000元的電動汽車DIY制作全程。眼下油價天天都在漲，電動汽車正是當紅，在網上搜索了很多四輪電動車的原理，今天我們就一起DIY一輛僅需2000元的電動汽車吧！

數據（由托馬斯謝勒）：

速度= 15 -17公里每小時;

總重量=77.8公斤 重量打破：與運動單位=32.7公斤底盤，前輪=3.4千克，后輪=7.8公斤，電池× 2 =14.5千克

座位= 2.8公斤，腳踏板=0.9公斤，方向盤=0.4公斤，電子和電纜= 1公斤

長度= 120厘米（包括輪） 寬度后= 66 前= 60厘米寬

功率= 2 × 13.8V 55Ah鉛酸二級汽車batterys

電動機differantial 24V的20 - 100號A的負載的不同單位（取自舊輪椅）

制動系統，電氣磁體系統，電機和制動器

速度控制=脈沖寬度控制計算機系統（待定）

詳情請閱讀原文：圖文詳解2000元電動汽車DIY全過程

TOP 2 世界超強完美DIY 電子奇才五年全手工制作CPU

在如今越來越靠程序化、流水線作業來完成生產的制造業中，想找一件手工打造的產品，真是越來越難了。

好在當今社會中，還是有一些強人在孜孜不倦的在完成著心中的“完美DIY”夢想。因此也使我們多了一些大開眼界、崇拜和向慕的機會。

看看上面這張圖，究竟是個什么東東呢？可能有人會說，這不過是個大學生用的實驗儀器吧。但細心的朋友則肯定已經看到這個東西下面的“Magic-1 Homebrew CPU”字樣了。

難道這真的是一個CPU？請趕快閉好你張大了的嘴巴。讓筆者來告訴你答案：的確是！這是一個名字叫Bill Buzbee的朋友用200多塊74系列的TTL集成電路通過純手工制造的CPU。

這個神奇的Magic-1，就是由一個名叫Bill Buzbee的家伙手工打造的CPU。而Magic-1也是基于這個CPU制造的計算機的名字。有意思的是，“制作Magic-1的念頭是在一次午餐中冒出來的”，Buzbee說。

Buzbee是一位編譯器作者。但他為自己不熟悉CPU的實際工作而感到郁悶。因此想到了親自動手來作一個CPU。Buzbee在大學時候沒有學過任何電子類的課程，而且對于晶體管、電阻、電容等也只是一知半解。不過他的朋友Ken想到有一本老雜志曾經介紹過如何使用TTL集成電路來制作極其簡單的 CPU，并推薦他去看一看。一周后，Buzbee找到了這些文章，并全部讀了一遍。然后在下一次午餐上，Buzbee對Ken說起決定自己打造一個 CPU。Ken說：“為什么不呢？”于是，Bill Buzbee的Magic-1項目拉開了序幕。

閱讀詳細原文：世界超強完美DIY 電子奇才五年全手工制作CPU

TOP 3 移動電源何須買！教你DIY小巧手機移動電源

有一段時間經常出差，在漫長的火車上是很寂寞地，只好憑著手機上網來打發時間，但電池不給力，經常會遇見沒電的尷尬，總不能買個10塊8塊的手機電池備用吧，就一直想自己做一個移動電源在火車上給手機充電，其實就是電池+升壓電路+外殼，電池我考慮可以使用一般的5號電池也可以使用18650鋰電，這樣電池可以很方便找到，增強了移動電源的兼容性，升壓電路早就從萬能的X寶買到了，但一直沒有合適的外殼，后來撿到了一根A4打印機硒鼓，當時不由的眼前一道閃電（其實當時是下雨），激發了我的靈感。 科普：硒鼓是沒有毒的，硒是人體必須的微量元素，而且硒鼓表面的硒是人體所不能吸收的。

咱們看圖吧，邊看邊說。

撿到的A4打印機硒鼓芯

在車床上切成需要的長度，車床切的過程沒有拍，木時間啊，車床能夠切的很平整

這個是核心，升壓電路，來自萬能的X寶

閱讀詳細原文：移動電源何須買！教你DIY小巧手機移動電源

TOP 4 創意無限：DIY可編程LED小玩具

最近在學習AVR單片機，到處找實例玩。

水平不夠，只能先從簡單的點LED燈玩起。讓LED按照程序的設計，以不同節奏閃爍。并且加入光敏電阻做傳感器，實現更豐富的控制功能。

可別小看這點燈哦，耍起花樣來還真有一番風味。

先看看成品吧。

文章結尾附LED小玩具程序代碼，歡迎大家下載編程代碼并DIY制作哦，親身體驗制作的快感。

精簡版：

蜘蛛版：

閱讀詳細文章：創意無限：DIY可編程LED小玩具

TOP 5 高手DIY投影儀,動手制作投影儀詳細圖解

第一部分：DIY制作投影儀原理

目前DIY制作投影儀主要是采用拆除LCD的背光板，利用LCD面板來顯示畫面，并用教學投影機或者自制的光源發光，透過LCD面板，經過變焦和放大而形成投影畫面。

其主要部件及投影原理見圖。

根據LCD尺寸、選用配件及投影距離的不同，上述配件的距離也會有所不同。

DIY投影儀的優點主要是價格低廉，一方面其制作成本只相當于商品投影儀的零頭，另一方面單位時間的使用成本也遠低于商品投影儀，畢竟商品投影儀的燈泡就要幾千元一個。此外，DIY本身的樂趣也是很重要的，那種在朋友面前的滿足感是購買商品投影儀所不能提供的。缺點主要是體積較大(我的箱體尺寸大概是 470mm×185mm);噪聲較商品投影儀略高(如果有條件我會放出實錄的Video供大家參考);自身不能調整亮度、對比度及梯形失真等功能。

第二部分：DIY投影儀需要的主要配件、功用及價格

1、投影儀制作LCD部分：

A、可拆背光的LCD顯示屏、顯示器，注意并非所有的LCD均可以自行拆除背光及進行改造。

B、驅動板，需與LCD配套，包括單VGA、3in1、4in1等幾種。所謂3in1、4in1，是指除了接電腦顯卡的VGA接口外，還提供S- Video、AV、TV等接口的驅動板，可以分別直接連接DVD、VCD或電視閉路線等輸入設備。另外由于布線的需要，通常都需要一根LCD與驅動板之間的延長線。

C、菲涅爾透鏡：包括一模一樣的前、后兩塊，主要作用是進行平行光、發散光的互轉，其大小切割成與LCD面板一樣

2、手工制作投影儀光源部分：

A、燈泡：我是采用的250W金鹵燈泡，10000K色溫，標稱壽命是6000小時(不要和商用投影儀的燈泡壽命比，根本不是一種東西)，價格是100多元。

B、鎮流器及觸發器：建議選擇有足夠功率的電感鎮流器，以保證光源的穩定和亮度。

C、鍍膜反光碗、聚焦鏡

D、燈座，用于固定金鹵燈的。

以上部分用自制的燈室安裝在一起。

3、聚焦鏡頭：可以選用定焦鏡頭，但是需要在做盒子時制作滑軌調整鏡頭與菲鏡之間的距離;也可以選用變焦鏡頭，這樣制作盒子的時候簡單一些，可以通過旋轉鏡頭而保證對焦清楚。

4、散熱部分：包括燈室和箱體的散熱風扇。我的燈室選用的離心風扇，噪聲偏大但效果好;箱體部分在LCD一側及箱體頂部各安裝一個電腦機箱用8cm普通風扇，一個吹風一個排風。實際使用的效果很好，開機4小時后用手觸摸LCD及菲鏡只是微溫。另外我還在燈室前加裝了一塊隔熱玻璃，大家也可以參考。

5、電源部分：LCD屏及風扇都是12V直流電源供電，可以共用一個穩壓電源，不過我是用的2個以增強穩定性，一個單獨給LCD供電，一個給3個風扇供電，反正一個穩壓電源只有10幾元錢?。

6、箱體部分：可以采用木制或鋁盒金等，也可以在現有的各類箱體上改造。我是用九層板做的。

7、其他：主要是電線、自攻螺絲、螺桿、透明膠、絕緣膠布、302膠水、直尺、鉛筆等……只要能固定好上面那些部件就行了，沒有一定的。

根據具體選用部件的不同，價格也會有所不同，但總體肯定不會超過2000元。

還有一種做法是拆出LCD面板之后，使用教學投影機代替。這種方法制作更方便，如果能找到學校不用的二手投影儀成本也低，但是效果應該不如我采用的這種方案，體積也比較大。

閱讀詳細文章：高手DIY投影儀,動手制作投影儀詳細圖解

TOP 6 外國牛人DIY門多西諾發電機：磁懸浮+太陽能供電

門多西諾電機漂浮在自己的磁場和光中，并將其轉換成電和磁，并轉動。

底座用于固定磁鐵和電機。包括風電機的線圈，和焊接的太陽能電池。當電機在安裝時，你應將其調試平衡，所以當它旋轉時，減少出錯的可能性，以使其正常工作。

步驟簡介：

· 準備連接器和磁鐵。

· 切一只2號鉛筆。

· 制作底座。

· 制作轉子。

· 測試一下磁懸浮。

· 準備漆包線。

· 制作電機線圈。

· 測試和確定導線。

· 焊接和測試太陽能電池（可選）。

· 安裝太陽能電池。

· 連接太陽能電池和線圈。

· 測試電機在光下運行。

· 關于電機的問題解答。

· 秀出你的門多西諾汽車！

工具

· 3D打印機（可選） 如果您沒有訪問到3D打印機，您可以發送的3D部分文件Shapeways或Ponoko這樣的服務，他們會打印和郵寄給你（在中國，有淘寶）。

· 指南針（可選），測試轉子的磁場

· 手持式電鉆

· 鉆頭，1/16“

· 助焊劑 （如果要為太陽能電池焊接引線）

· 激光切割機 ，削減丙烯酸（可選）

· 200目砂紙

· 烙鐵和焊錫 ，松香

相關材料（圖紙文件.rar）

· 底座連接器 3D文件

· 支撐板連接器 3D文件

· 轉子3D文件

· 定子連接器3D文件

· 前轉子軸承件3D文件

· 后轉子軸承3D文件

· 鉛筆或1/4“木銷釘，長7-1/2’

· 反射鏡或丙烯酸系材料 ，“1/8’或3mm厚，6×6”的軸承板

· 環形磁鐵，1/4’厚×1-1/8’外徑，3/8’

· 電磁線

· 木制槳

· 太陽能電池 24*33mm

· 木銷釘 ，3/8’，8’

· 整理釘

· 磁帶 （或類似的）

· 膠帶 、透明的粘合劑

· 回形針

· 膠

閱讀詳細原文：外國牛人DIY門多西諾發電機：磁懸浮+太陽能供電

TOP 7 高手DIY，教你將電視改為無線接收

你試過不用連接AV線到電視上就能看電視么？

你試過不用直接連上VGA線就能玩電腦么？

看完這個制作過程你就可以完全自我DIY一個無線接收器來實現以上功能，是不是很有趣呢？

下面就讓我們來了解一下具體步驟吧！

模塊電壓：DC5V

發射方式：2.4G無線傳輸

發射信號：AV視頻+音頻

發射距離：20米（距離和天線、電源、環境有關）

材料清單：

以下是材料清單，方便大家DIY

AWM630TX 發射模塊 1pcs ￥15

AWM634RX 接收模塊 1pcs ￥15

12V DC電源座 2pcs ￥2

電解電容 470Uf/16V 4pcs ￥2.0

無極電容 33UF/10V 6pcs ￥2.0

天線 2pcs ￥2.0

7805穩壓管 2pcs ￥4.0

萬能板

發射模塊體積是3.6cmX2.86cm

接收模塊體積是4.64cmX3.48Cm 和手機電池差不多大小

這是一對模塊AWM630TX AWM634RX

開始制作過程 以下的萬用板的布線是按照上圖的方框圖制作******

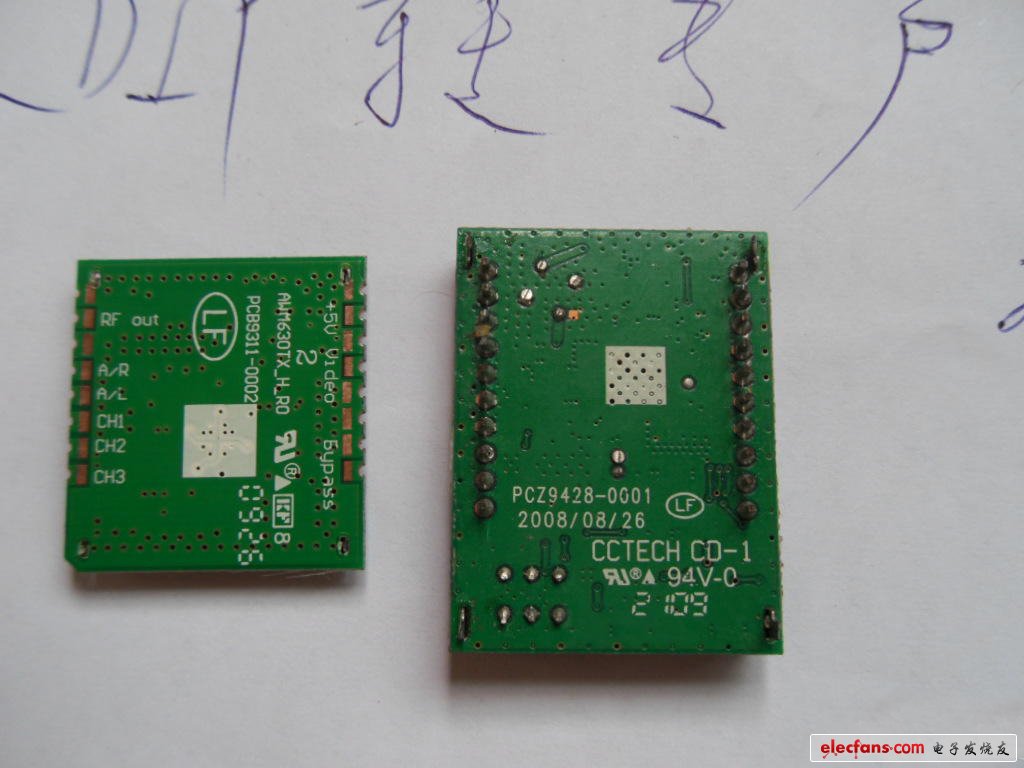

模塊的反面

閱讀詳細原文：高手DIY，教你將電視改為無線接收

TOP 8 教你DIY小型太陽能充電站

這次打算DIY一個小型太陽能充電站，而力眾續航大師移動電源就做為接收電量的存儲，用來給手機、平板神馬的充電用。

嘿嘿，這次改裝更有意思，低碳環保，而且現在電費賊貴，這也可以省點電費不是？

懷舊一下，這是上次DIY的成果：移動電源無線點金石充電。改造詳情《教你將普通移動電源改裝為無線充電電源》

閱讀詳細原文：教你DIY小型太陽能充電站

TOP 9 國外80后牛人DIY創意便攜式3D打印機（圖文）

北京時間8月16日消息，據國外媒體報道，行李一詞于1597年首次出現，最早是出自莎士比亞的作品《亨利四世》。400多年后，人們想到，如果為行李安上輪子將會更加省力。1970年裝有輪子的行李箱開始被出售。不過，如今為3D打印機安上滑輪箱所需時間卻要短得多，只需4年的時間。

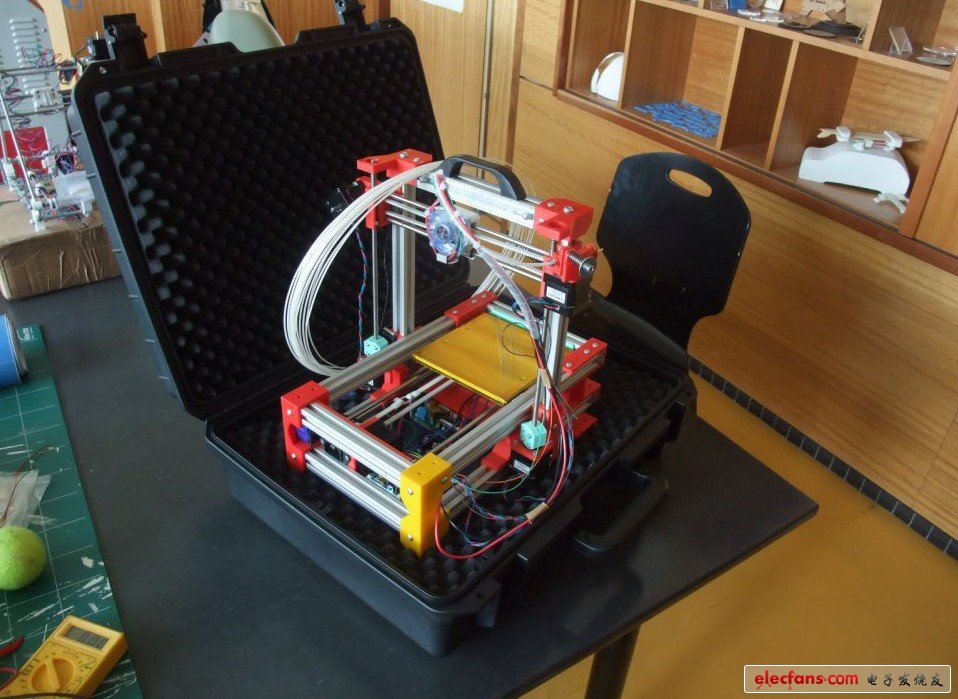

FoldaRap是一款便攜式3D打印機叫 FoldaRap，設計師是來自法國的Emmanuel Gilloz，他今年24歲。FoldaRap算是RepRap模型的便攜款，后者曾一度引領3D打印機市場狂潮。和其他制造商注重分辨率或者尺寸不同，Gilloz注重的是機器的輕便性和便捷性。以下是連線對Gilloz進行的采訪：

在設計過程中，你遇到的最大挑戰是什么？

Gilloz：最難的是鉸鏈機構的設計和非打印零部件供應商的尋找。獲取這類信息非常耗時。如果能夠在維基百科上提供這類信息將會更加方便。

閱讀詳細文章：國外80后牛人DIY創意便攜式3D打印機（圖文）

TOP 10 外國牛人教你一步步快速打造首臺機器人（超詳細）

這是一個方法最簡單，入門最快速的機器人制造教程。

這里面說到的東西都非常簡單，看過這些教程以后，你可以在幾個小時內制造出一個機器人。何樂而不為呢？

由于有很多細小的東西需要你們?nèi)チ私猓韵戮徒o你介紹這些東西，而沒有其他。如果你對所要求的掌握的東西有兩年的應用經驗的話，你可以快速跳過這些介紹，然后個小時完成一個機器人的制作。盡管都很容易，但學習還是要花費時間的，為了有一個美好的周末，讓我們花一些時間，去了解這全部的資料。

此處還有一起關于怎樣建造機器人的另外一些資料。這主要是集中在如何使你更快速的建造機器人。你不需要了解任何的知識？你將會將所有基礎性的東西做的很好。

材料需求

以前購買這些材料是非常困難的，因為沒有一個專門的網店能提供所有的東西，你需要從不同的店里購買。

但幸運的是有一些網店已經根據說明提供了他們的整套裝備，如：

Jaxx’s shop（美國網店）

Solarbotics shop（加拿大網店）

Hobby2go （印度網店）

如果你從哪些網店購買東西，你還可以成為letsmakerobots.com的會員，因為要成為上面名單的一員，他們要和我們聯系，我們之間就會達成了一種交易。

如果你不想買LMR套裝，你可以通過google從網店購到你所需要的任何配件。只要在網店上有得賣，無論你在任何國家，你都想得到你想要的產品。

無論你通過什么途徑得到配件，以下這些是必須的：

一個PICAXE-28開發板

這個28針的開發板就像馬里奧兄弟一樣有趣，充滿著各種附帶的和隱蔽的功能，這會使你有興趣在上面多次玩弄。這是一個非常好的板子，會令你迫不及待的去做機器人，

排針

很多時候你買的板子上面會有很多洞，這使你很能將那些東西插到上面。你可以通過把錫絲焊到這些洞上去克服它，另一種方法是加上這些針腳，借此你可以插入那些線。就好像下面展示的那些伺服電機和插槽一樣。或許有人會問為什么在出廠前把插針插在洞里。其實我也不知道，可能是為了給我們一個建議。它可以安裝插槽到這個板上面，或者這就是原因。

你可以得到一長條，可以用手指輕易把它們掰成幾段。

3個跳線帽

將這些插在相連的兩個陣腳間，可以連接這兩根針。

五個以上杜邦線

沒錯，這些東西非常棒，我?guī)啄昵伴_始這項業務愛好的時候，這些配件是很難得到的?，F(xiàn)在這些東西遍地都是，而且質量都非常好。在這些新機器人業余配件上都有針腳，你可以利用這些跳線輕易的連接所有東西，而不需要焊接，這一切都非常棒。

閱讀詳細原文：外國牛人教你一步步快速打造首臺機器人（超詳細）
