低紋波線性電源 寬電壓輸入輸出高轉換效率
低紋波線性電源 寬電壓輸入輸出高轉換效率

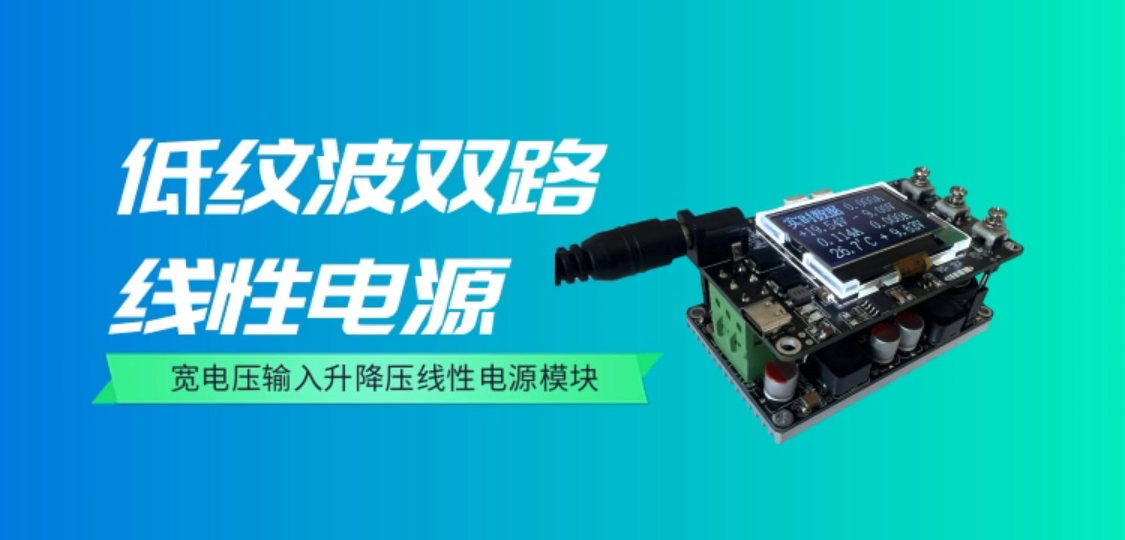

BSN30WL是一款寬電壓輸入的升降壓、正負電壓線性電源。它具有多種應用場景，例如用于精密運放的正負電源、模數和數模轉換的供電、模擬信號測控系統的供電、傳感器電源、低紋波負壓產生器以及醫療設備的電源等。
BSN30WL的主要特點包括單電源寬輸入電壓范圍為3~40V，可調輸出電壓范圍為±2.5~32V，具有優異的紋波抑制性能，紋波優于0.01%。它采用了壓差反饋技術，能夠在全電壓范圍內維持最小的線性壓降，從而保持較低的消散功率。此外，BSN30WL的電能轉化效率、體積和重量均遠優于常規線性電源。它具備最大1.2A的輸出電流，可關斷功能，并且具備全面的過熱、過流和短路保護功能。其尺寸為85mmX50mmX13mm，重量為41克（不含散熱片配件）。同時，還可以選擇配備散熱片來提高散熱效果。
BSN30WL的工作環境溫度范圍為-40~80℃，可適應各種工作環境。
