在5G、Wi-Fi 6E、毫米波雷達等高頻技術普及的今天，電子設備內部的電磁環境日益復雜。傳統的硬質接地方式（如金屬彈片、焊點直連）在應對微小形變、熱脹冷縮或裝配公差時，易產生接觸不良，導致屏蔽效能波動甚至信號失真。

為解決這一痛點，一種名為 Soft SMD Contact Pads （柔性SMT接觸墊）的創新材料正被廣泛采用——它正是我們常說的 SMD導電泡棉 。作為可直接參與表面貼裝（SMT）制程的彈性導電元件，它以“剛?cè)岵?jì)”的特性，為高頻電子設備提供了更可靠的接地與屏蔽路徑。

一、什么是 Soft SMD Contact Pads（SMD導電泡棉）？

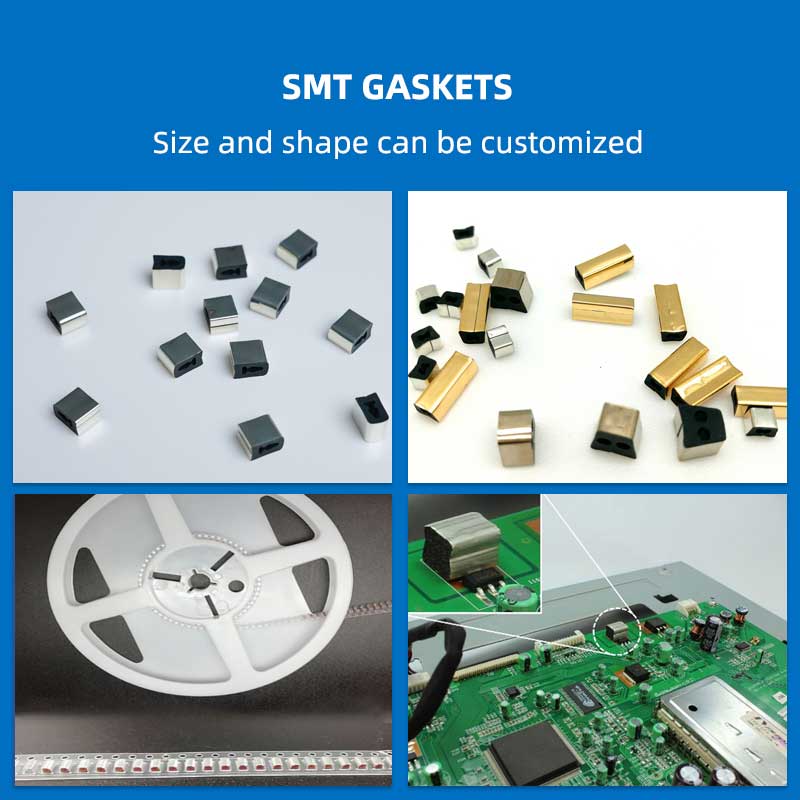

Soft SMD Contact Pads 是一種專為自動化貼裝設計的

柔性導電復合結構件

，通常由以下部分構成：

導電外層 ：鍍金聚酰亞胺（PI）膜、鎳碳橡膠或?qū)щ姽枘z，提供低電阻通路；

彈性芯材 ：高回彈硅橡膠或微孔發泡硅膠，賦予優異壓縮與恢復性能；

SMT兼容結構 ：底部平整，可印刷錫膏或使用導電膠，直接通過貼片機貼裝于PCB焊盤。

? 核心特性 ：

可過無鉛回流焊 （峰值溫度260℃）

壓縮力低至0.1N/mm2 ，保護脆弱元器件

接觸電阻穩定＜10mΩ （經10萬次壓縮后）

屏蔽效能＞80dB @ 1–10GHz

二、為何高頻設計更需要“柔性”接地？

1.補償微米級裝配誤差

在超薄手機或TWS耳機中，金屬屏蔽罩與PCB之間常存在±0.05mm的平面度偏差。硬連接無法適應此公差，而SMD導電泡棉可通過

局部壓縮變形

實現全周連續接觸，避免“點接觸”導致的EMI泄漏。

2. 吸收熱應力，防止焊點疲勞

設備工作時，不同材料（如鋁罩、FR4板）熱膨脹系數差異會產生周期性應力。柔性SMD接觸墊能有效緩沖該應力，

顯著降低周邊焊點開裂風險

，提升產品長期可靠性。

3. 適配自動化生產，提升良率

Soft SMD Contact Pads 采用卷帶包裝，與現有SMT產線無縫集成，貼裝精度達±0.03mm，徹底替代人工貼導電布泡棉的低效與不一致問題。

三、康麗達 SMD導電泡棉：雙芯材策略，覆蓋多元場景

為滿足不同應用需求，康麗達提供兩類主流SMD導電泡棉：

表格

部分標準型號示例

（支持快速打樣）：

SMD-G-KLD-2-2-3-R （2.0×2.0×3.0mm，硅橡膠芯）

SMD-G-KLD-4-6-5-F （4.0×6.0×5.0mm，發泡硅膠芯）

SMD-G-KLD-6-9.5-8-F （6.0×9.5×8.0mm，大尺寸低應力）

所有產品均通過RoHS、REACH認證，支持定制異形結構與多頻段性能優化。

四、典型應用場景

智能手機天線凈空區 ：作為主天線/5G毫米波模塊的柔性接地墊，確保輻射效率穩定；

TWS耳機充電觸點 ：在有限空間內提供可靠電連接與EMI隔離；

車載毫米波雷達 ：在-40℃~+125℃環境下保持屏蔽一致性；

AR/VR光機模組 ：避免剛性連接對光學元件的壓迫。

客戶反饋 ：某智能手表廠商導入SMD-F系列后，整機組裝良率提升4%，EMC測試一次性通過FCC/CE認證。

五、結語：柔性，是高頻時代的必然選擇

在追求極致性能與可靠性的電子設計中，“剛性”不再是優勢，“柔性”反而成為關鍵。

SMD導電泡棉（Soft SMD Contact Pads）

以其獨特的材料與結構，正在重新定義EMI接地的標準。
