SiC MOSFET 的單管額定電流受芯片面積、封裝散熱、導通電阻等因素限制，常見的單管額定電流多在幾十到兩百安培，而軌道交通、新能源并網、高壓逆變器等場景，往往需要千安級的電流輸出，單管無法滿足。因此，SiC MOSFET的并聯應用的場景越來越普遍。

不管是SiC MOSFET還是IGBT，并聯的目標都是實現電流的均勻分布，且消除芯片間的振蕩。為了達到這一目標，我們需要做到三點：

1.并聯芯片參數盡可能一致

2.功率回路、驅動回路與散熱結構布局一致

3.門極驅動電路的優化設計

作為高速開關器件，SiC MOSFET使其并聯應用面臨著與IGBT不同的挑戰。下面將詳細解釋實際應用中如何實現以上三點。

器件參數對并聯的影響

導通電阻RDS(on)

導通電阻RDS(on)失配會導致靜態電流不均衡。這個原理很好理解，MOSFET導通電流時類似于電阻，電流會集中于電阻小的通路。但好在SiC MOSFET的導通電阻是正溫度系數，這一特性能有效地對靜態電流不均勻形成負反饋。即電流更集中的器件結溫更高，導通電阻明顯升高，電流轉向另外的低阻抗通路，從而實現自動均流的效果。MOSFET導通電阻正溫度系數越明顯，對靜態電流不均衡的抑制效果就越顯著。

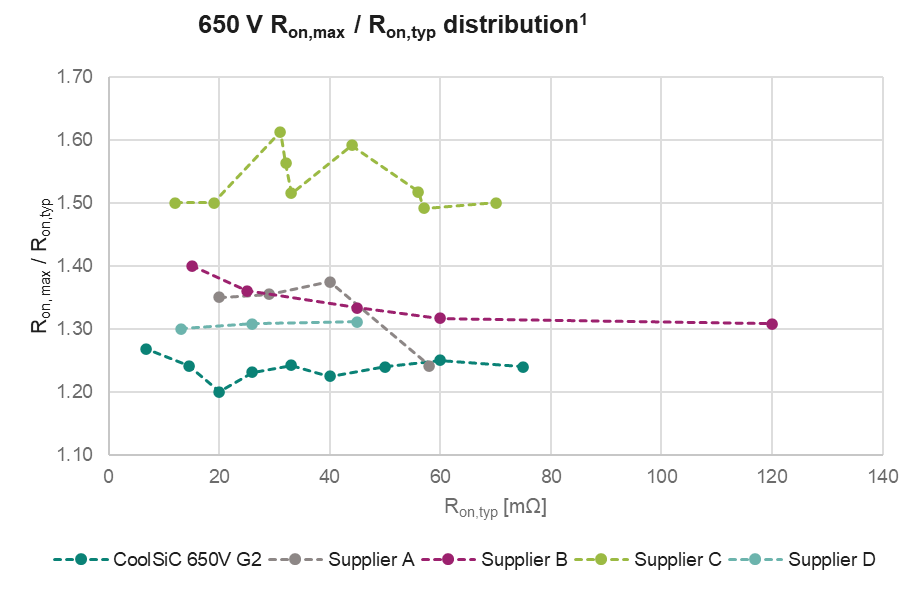

英飛凌SiC MOSFET系列器件由于采用了溝槽柵技術，其導通電阻具有非常強烈的正溫度系數，對靜態不均流具有良好的抑制作用。同時，英飛凌所有器件的導通電阻都具有非常低的離散度。下圖是英飛凌650V SiC MOSFET導通電阻與平面柵廠家的對比，可以看到，不論額定電阻多少，英飛凌RDS(on)最大值對比典型值的比例都是最低的。

閾值電壓VGS(th)

除了靜態均流，動態電流不均衡也是困擾并聯的一大難題。SiC MOSFEST閾值電壓失配是芯片層面導致動態不均流的主要因素。與導通電阻不同，SiC MOSFET閾值電壓呈現負溫度系數，意味著閾值電壓越低的器件，在開通時越容易分到更多的電流，結溫升高更明顯，閾值電壓下降，導致下次開通時得到的電流更高。SiC MOSFET這一特性非常不利于均流，所以閾值VGS(th)一致性的配對就非常重要。不僅常溫下閾值要高度匹配，閾值的溫度曲線也要盡可能一致。

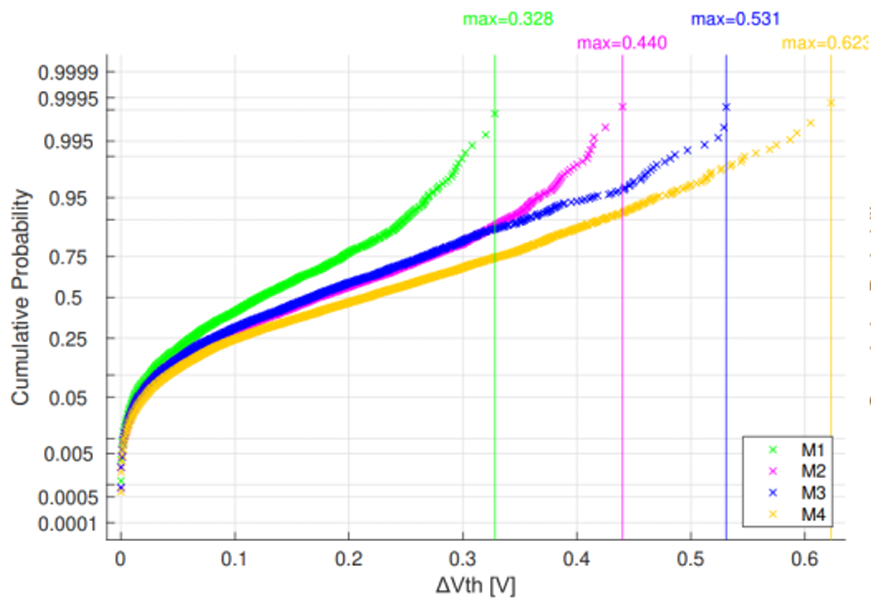

英飛凌SiC MOSFET閾值電壓具有高度一致性。我們測試了4個品牌的各70pcs器件的閾值電壓，其中M1是英飛凌的器件?？梢钥吹?，英飛凌最大的閾值偏差僅為0.3V，75%的器件偏差值在0.2V以下，明顯低于其它廠家，其中M4偏差最大，達到了0.6V，是英飛凌的兩倍。

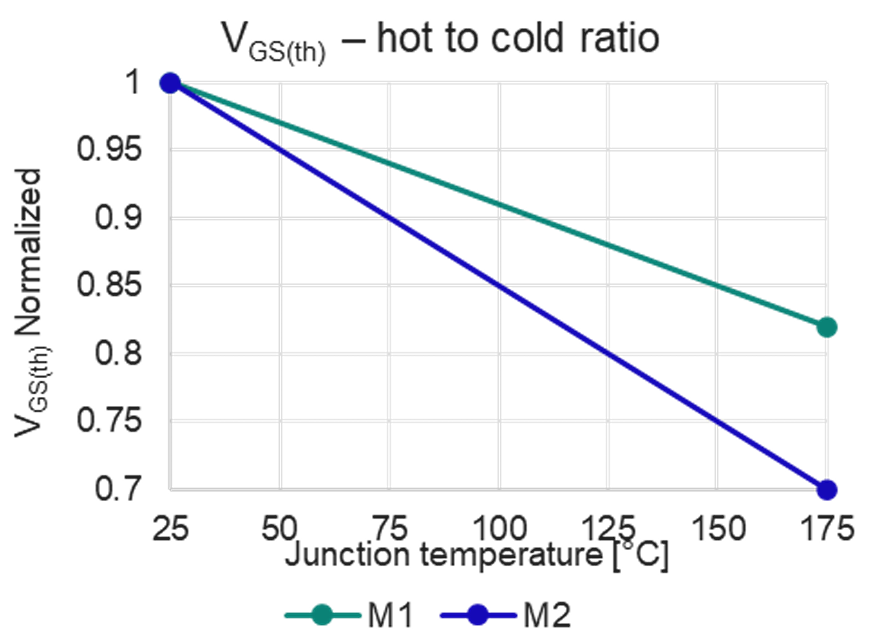

除了常溫閾值的嚴格一致性，相對于平面柵廠家，英飛凌 CoolSiC產品具備更低的柵源閾值電壓溫度系數，這使得其對動態電流不均流的正反饋就非常弱。這一特性可保障并聯運行的穩定性，因此具有顯著優勢。

英飛凌SiC MOSFET之所以具有良好的閾值一致性以及穩定性，是源于溝槽柵結構的天然優勢。MOSFET的閾值電壓VGS(th)是使器件開始形成導電溝道所需的最小柵極與源極之間的電壓。在平面柵結構中，溝道形成于硅片表面，容易受到后續離子注入、退火等工藝的影響。而在溝槽柵結構中，溝道掩埋于硅片內部，且溝槽內填充多晶硅，可有效保護溝道不受后續工藝影響，從而保證了閾值的一致性。

小結

英飛凌CoolSiC MOSFET更適用于并聯應用。溝槽型SiC MOSFET具有參數一致性的天然優勢。

功率回路布局對并聯的影響

驅動反饋回路不對稱

源極回路電感負反饋

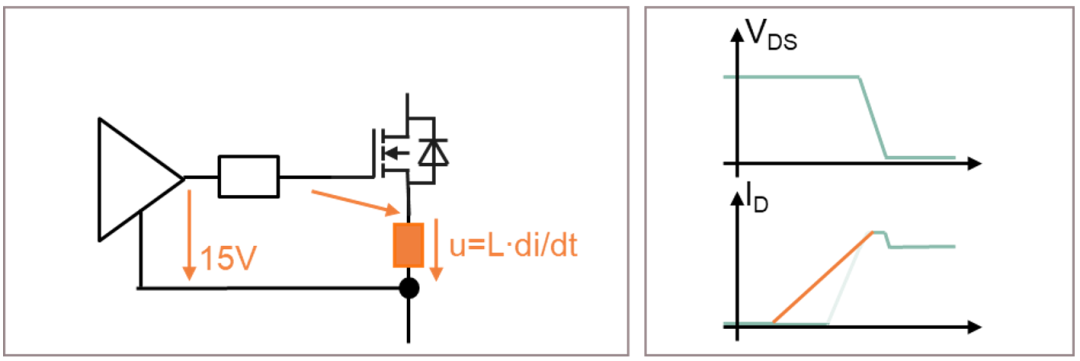

如圖所示，如果功率回路和驅動回路共用源極，則器件開通時的電流變化率di/dt會在源極電感產生感應電壓V=L*di/dt。感應電壓與驅動電壓方向相反，相當于減弱了門極驅動能力，使得開通速度變慢。如果兩個并聯的器件源極反饋不一致，就會導致兩個管子開通速度不一致，從而影響動態均流。

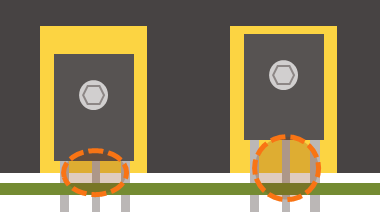

下圖給出了源極回路不對稱的常見案例。對于插件式封裝，比如TO247，管腳長度不一致，就會造成源極電感失配。

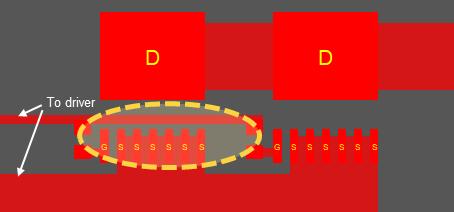

對于貼片式D2PAK封裝，器件一左一右放置，右邊的器件源極路徑就會比左邊器件更長。

電容反饋回路不對稱

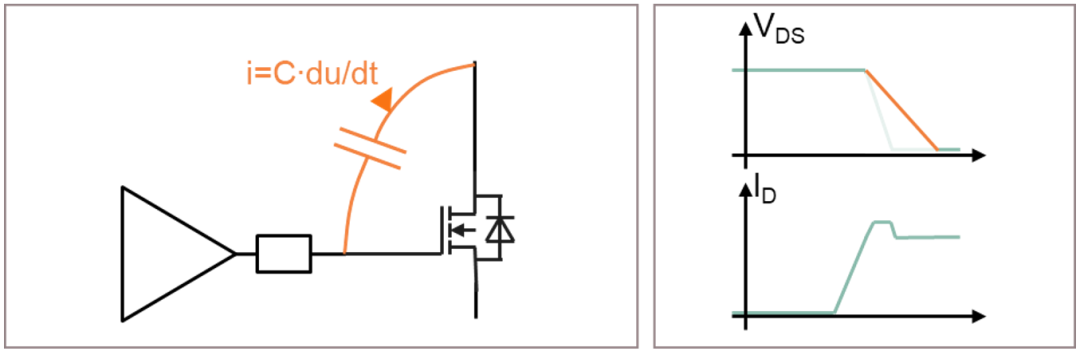

PCB布版中兩個導電層相交疊就會形成電容。如果這個寄生電容出現在漏極和柵極之間，相當于增加了器件的米勒電容Cgc,使得關斷時dv/dt變慢。

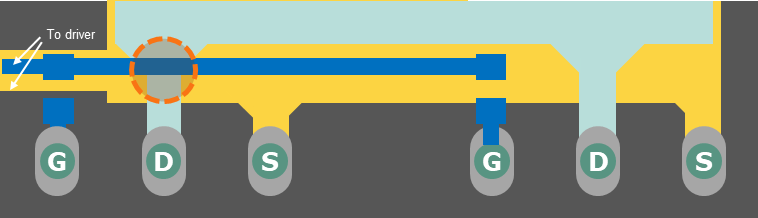

在下圖的示例中，右邊的器件的柵極引線與漏極引線交疊，這里就會產生一個額外的寄生電容Cgc。

功率回路不對稱

主功率換流回路不對稱會引起源極電感與漏極電感不對稱，不僅會引起電流及損耗的不均衡，也會引起電壓過沖的不均衡。

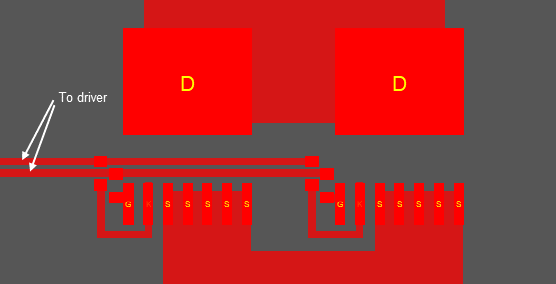

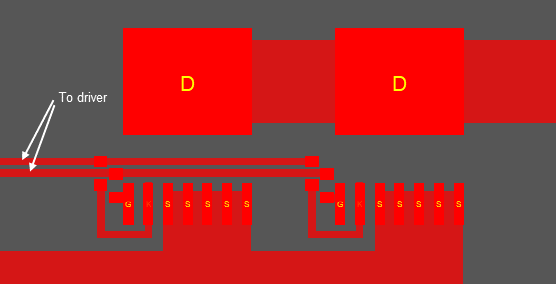

典型的PCB布局及改善方法如下圖所示。初版設計中兩個D2PAK器件左右放置，源極與漏極功率走線分別朝左右走線。所在左邊器件的漏極電感LD較高，右邊器件的源極電感LS較高。改版之后，雖仍保持器件左右放置，但功率走線從垂直方向引出，這樣就證了兩個器件功率回路對稱。

改版前

改版后

散熱布局不對稱

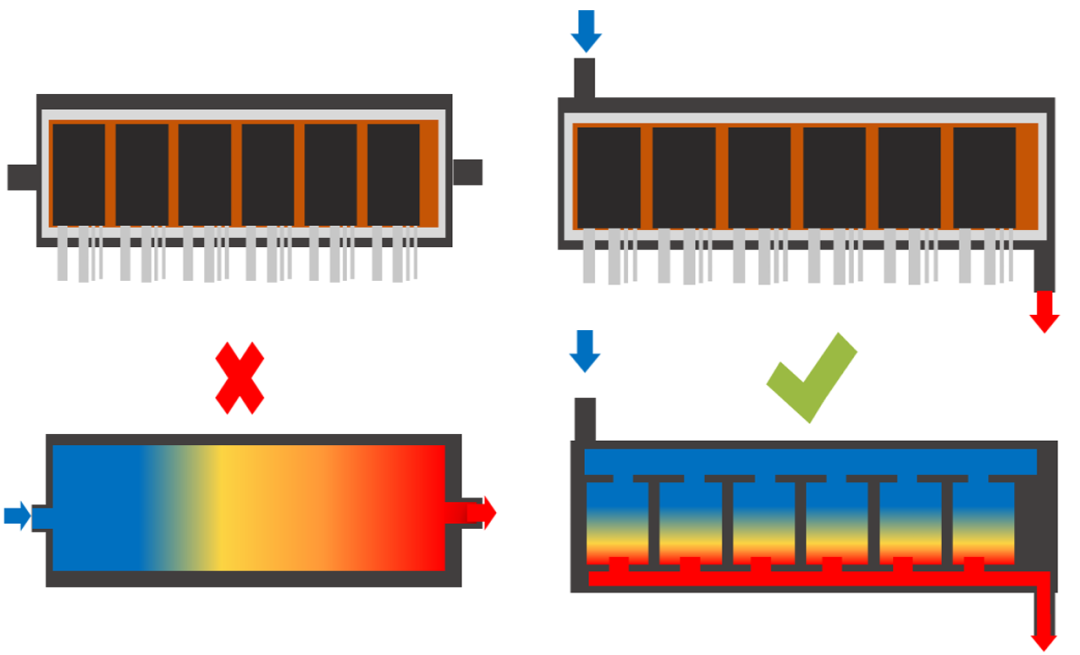

散熱路徑的不對稱，也會對并聯均流造成很大影響。在下面的例子中，并聯的單管器件在散熱器上左右放置，冷卻液左進右出，會造成從左至右明顯的溫度梯度。改善后的布局，冷卻液上進下出，并增加了擾流槽，溫度梯度呈上下分布，左右兩邊的器件散熱環境一致。

小結

系統設計應盡量對稱，對性稱可以通過交換器件交叉驗證。

如何設計驅動電路設計改善均流

從前面的分析可得知，芯片參數、功率布局等因素都會影響均流。即使器件經過嚴格篩選，PCB也經過精心設計，這些失配因素也無法徹底消除。這時我們可以通過驅動電路的設計進一步降低這些失配因素對并聯均流的影響。

對于驅動電阻的設計，建議使用如下配置網絡：

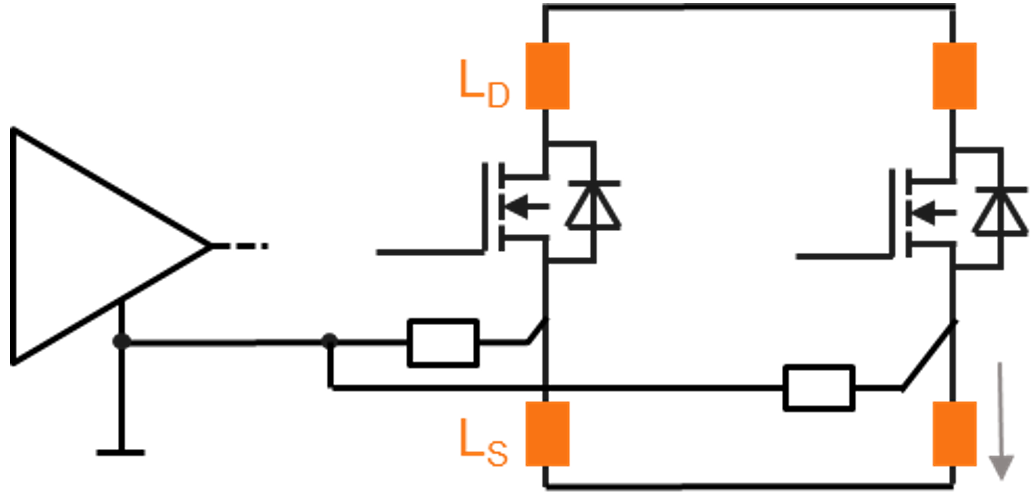

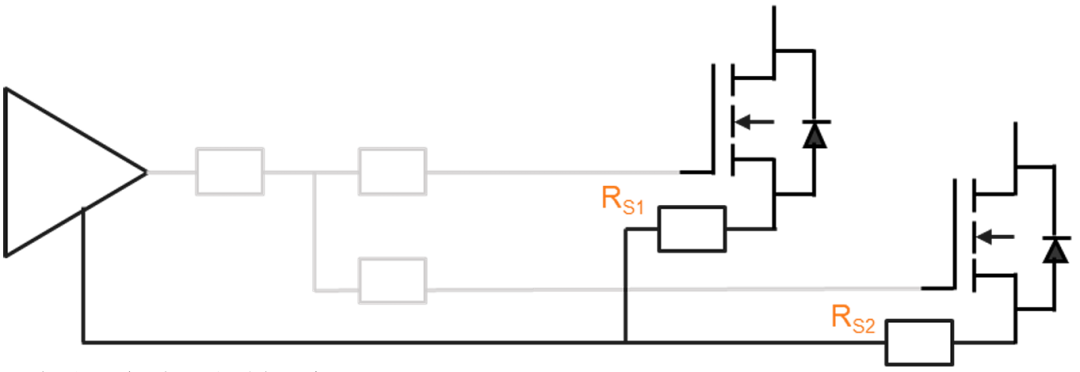

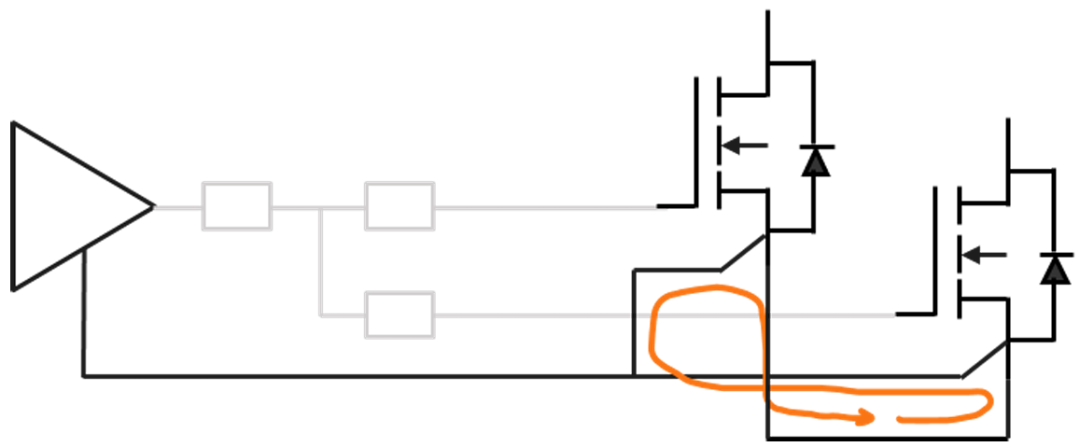

帶有輔助源極的器件并聯，輔助源極會形成電流回路，可以使用發射極限流電阻Rs,抑制源極電阻環流。

并聯器件輔助源極環流

開爾文源極電阻抑制環流

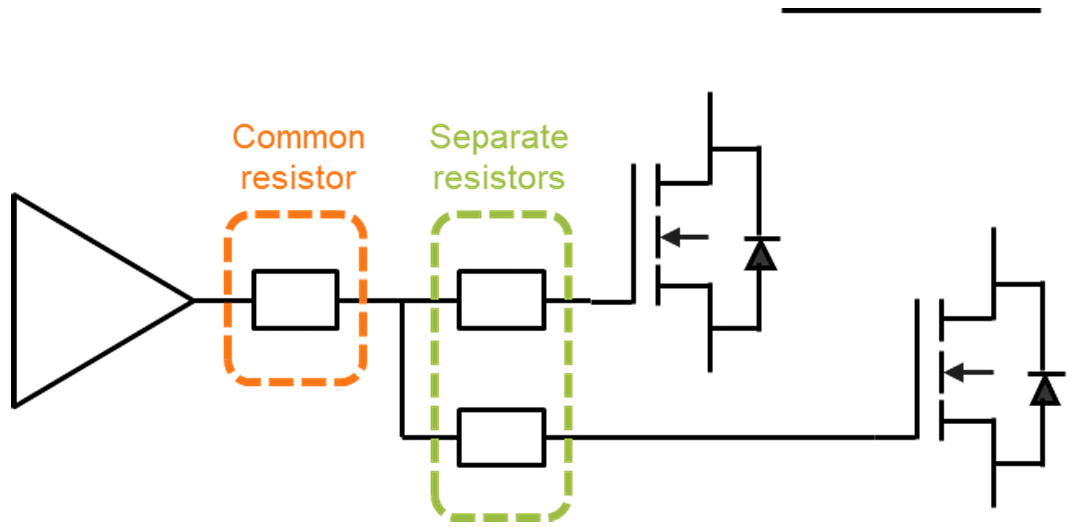

柵極電阻分為共同電阻Rgcom(下圖的Common resistor)，和獨立電阻Rgi(下圖的Separate resistors)。共同電阻Rgcom可以抑制閾值Vth/Cgc/Cgs失配引起的動態電流不均衡，獨立電阻Rgi可削弱并聯芯片間的振蕩。

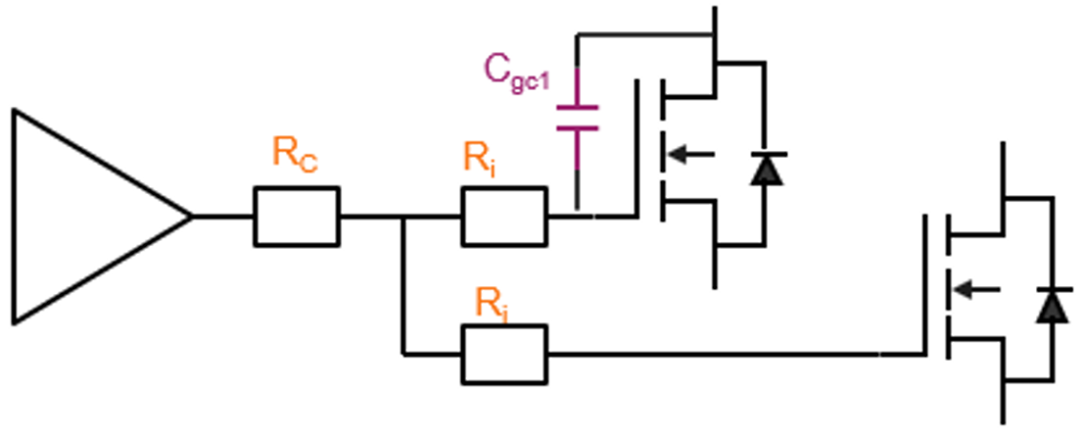

這一結論可以通仿真驗證。兩個SiC MOSFET并聯，給其中一只的漏極和柵極間額外加一個小電容Cgc1，模擬轉移電容失配。

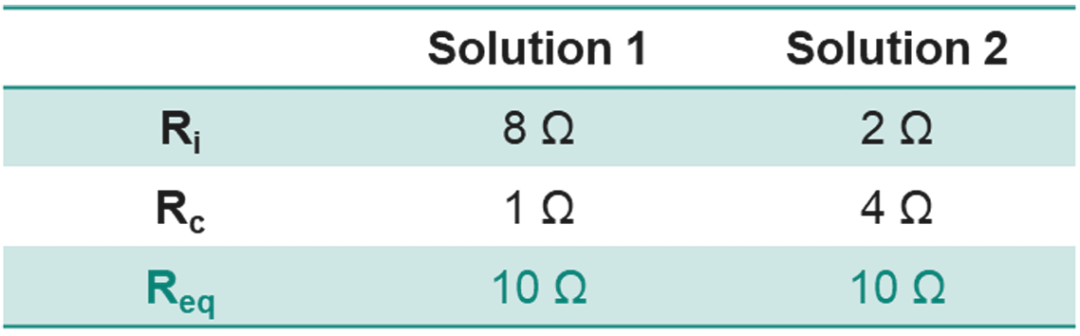

柵極網絡配置分兩種情況，如下表，等效總電阻為Req=2*Rc+Ri，兩種情況下都是10Ω。

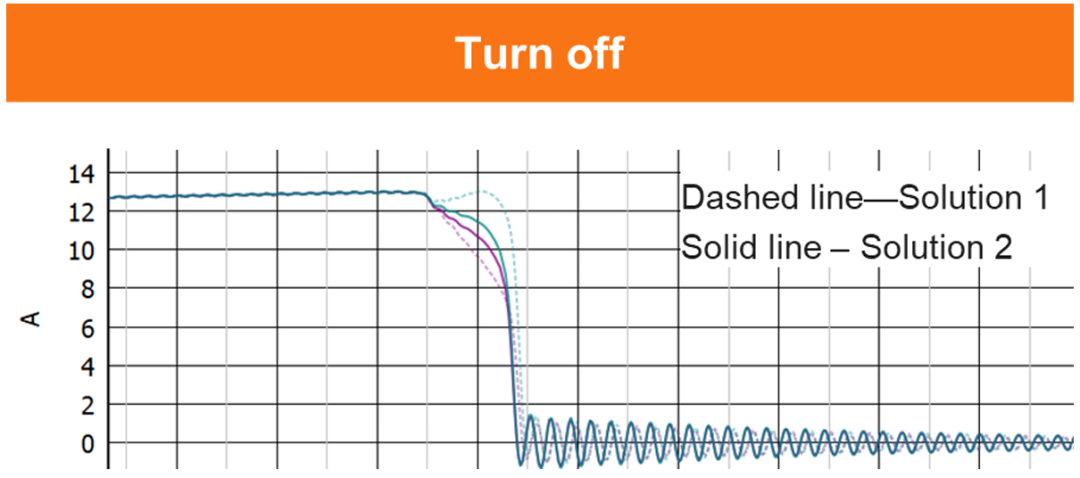

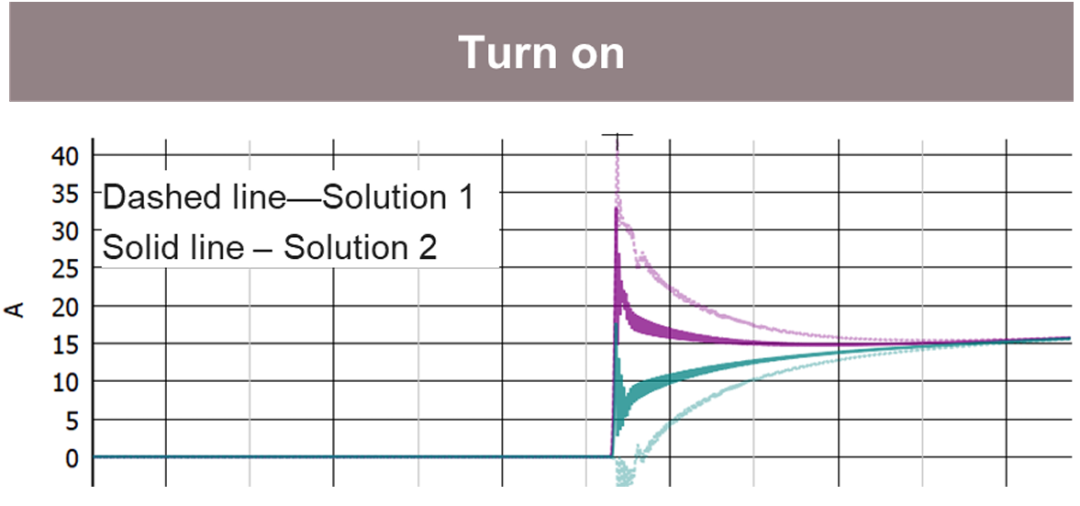

通過仿真可得開通和關斷的波形，虛線為方案1，可見開關瞬間兩管間電流偏差較大。第二種方案將共同電阻Rc提升至4Ω，而獨立電阻Ri降低至2Ω，如實線所示，動態均流有了很大改善。

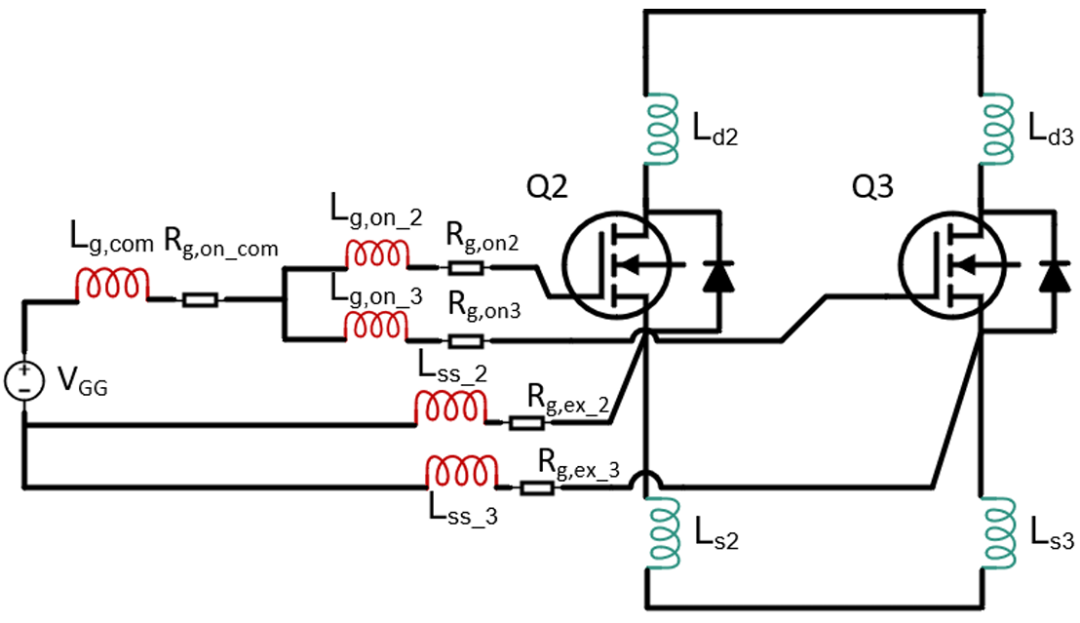

并聯的器件使用源極電阻Rg,ex、共同柵極電阻Rg,on_com、獨立柵極電阻Rg,on之后，總等效電阻為：

其中，Rg,GD為驅動芯片內阻，Rg,int為SiC MOSFET內置門極電阻，n為并聯器件的個數。

對于各電阻取值建議：

開爾文源極鎮流電阻Rg,ex典型值0.5ohm。

使用分立電阻+功率器件內部電阻約50%，共同電阻+驅動器內阻約50%作為起始值，測試均流與震蕩效果，再根據實際結果微調電阻。

門極電阻精度小于1%，尤其在使用低導通電阻器件時。

小結

柵極驅動設計對高速并聯至關重要。推薦使用共同電阻、獨立電阻以及開爾文源極鎮流電阻。

綜上所述，SiC MOSFET并聯盡管充滿挑戰，但我們?nèi)杂蟹椒梢詰?yīng)對。首先使用參數盡可能一致的管芯，而英飛凌SiC MOSFET因?yàn)闇喜蹡沤Y(jié)構和嚴格的工藝管控，在各個參數上都具有良好的一致性。其次，系統設計非常重要，驅動回路、功率回路及散熱布局要盡可能對稱，對性稱可以通過交換器件交叉驗證。最后，柵極電阻網絡的優化設計能夠弱化芯片參數失配及布局不對稱對均流的影響，推薦同時使用共同電阻、獨立電阻以及開爾文源極引腳電阻。
