導語： 在芯片良率決定企業存亡的時代，失效分析工程師已成為集成電路產業鏈的核心技術力量。隨著國產28nm產線良率突破95%、14nm進入量產階段，微觀缺陷檢測能力直接關系企業效益提升。面對日益復雜的芯片失效問題，如何系統、高效地開展電子元器件失效分析，成為半導體企業亟待解決的關鍵課題。

一、芯片失效分析的行業價值

2025年，全球半導體行業增長率達22%，預計2026年將加速至26%，銷售額增至9750億美元。在中國市場，半導體市場規模已占全球34%，國產替代進入加速期。與此同時，芯片失效帶來的損失也觸目驚心——據統計，2023年電子產品返修率已達8.7%，近半數問題源于電子元器件失效。

失效分析的價值不僅在于“查出問題”，更在于“防患于未然”。通過系統化的失效分析，企業能夠：

快速定位失效根因，縮短產品研發周期；

提升產品良率，降低生產成本；

預防同類失效重復發生，增強產品可靠性；

明確責任歸屬，減少質量糾紛成本。

二、芯片失效的典型模式

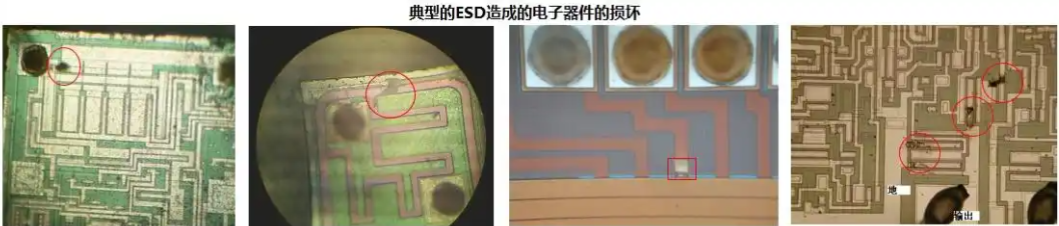

1. 靜電損傷（ESD）

ESD是芯片常見的失效模式之一。某射頻芯片30%功能失效曾源于柵氧擊穿，溯源發現防靜電服靜電壓超標。通過增設多晶硅限流電阻、優化車間濕度控制、改進操作臺材質等措施，良率可回升至99%以上。

2. 過電應力（EOS）

統計顯示，過電應力失效占元器件失效案例的38%，是占比比較高的失效模式。典型案例如PCB布局不當導致熱插拔產生45V振鈴電壓，遠超器件40V額定耐壓，最終引發短路失效。

3. 芯片開裂

芯片開裂是隱蔽性極強的失效模式。在晶圓減薄、切割、貼裝或封裝過程中產生的微裂紋，可能在后續電性或熱應力作用下逐漸擴展，最終導致功能失效。這類裂紋通常難以被常規無損檢測發現，需要借助化學開封甚至SEM微觀分析才能“水落石出”。

4. 金屬互連遷移

車規級MCU在高溫測試中出現電阻異常，經FIB分析確認銅導線電遷移空洞源于阻擋層厚度不足。工藝優化后器件平均無故障時間大幅提升。

三、失效分析核心方法與流程

失效分析是一項系統工程，遵循“從宏觀到微觀、從非破壞到破壞”的遞進原則。

第一階段：失效背景調查

確認失效現象（開路、短路、漏電、功能異常等）

了解失效環境（溫度、濕度、電壓條件）

統計失效比例和歷史數據

第二階段：非破壞性分析

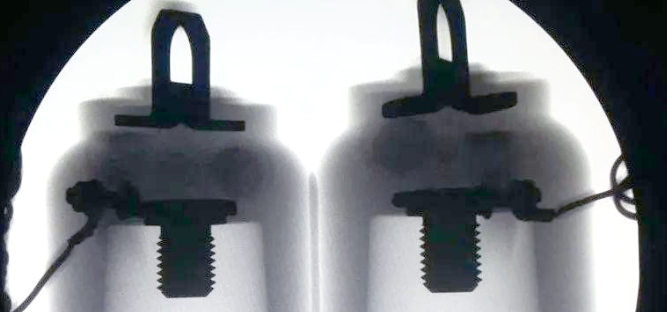

X射線檢測（X-ray）： 穿透封裝材料，觀察內部結構缺陷——引線斷裂、焊點空洞、芯片裂紋等。對于SiP等復雜封裝器件，3D X-ray可進行斷層掃描，精準呈現內部三維結構。

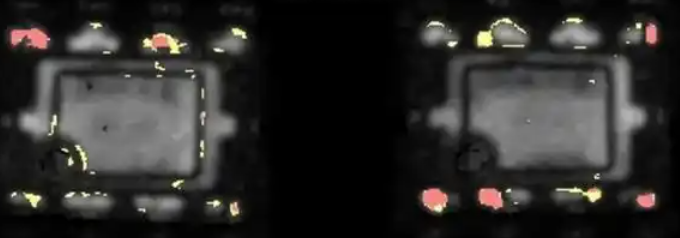

超聲波掃描顯微鏡（C-SAM）： 利用超聲波在不同材料界面反射差異，檢測封裝內部的分層、裂縫、空洞及粘著狀況，尤其擅長檢測芯片封膠內的缺陷。

電性能測試（IV測試）： 通過SMU測量芯片電流-電壓特性，驗證故障現象是否與整機故障吻合，初步鎖定失效類型（開路、短路、漏電、參數漂移等）。

第三階段：破壞性分析與缺陷定位

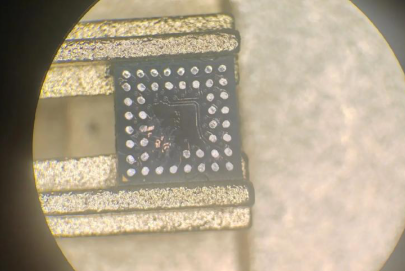

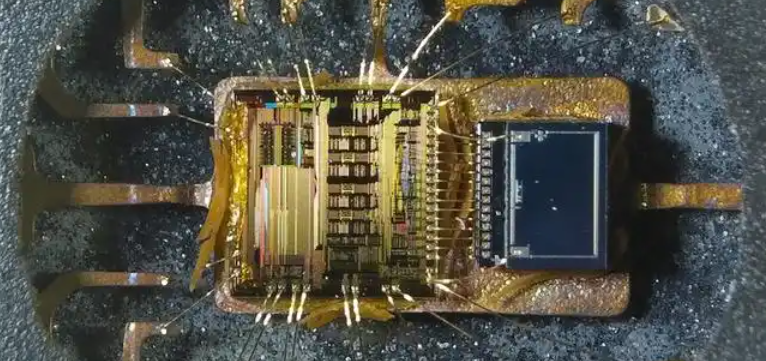

芯片開封（Decapsulation）： 采用激光蝕刻與濕蝕刻相結合的方式，去除封裝膠體，暴露內部芯片、鍵合線等結構，為后續分析創造條件。

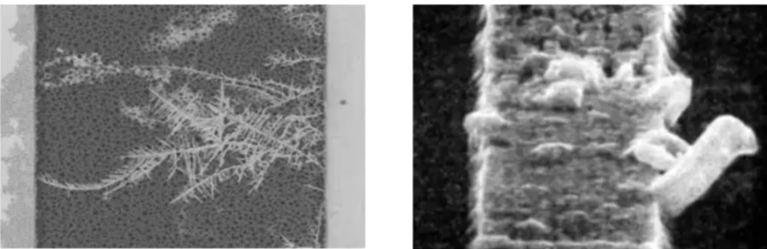

掃描電子顯微鏡（SEM）： 提供納米級高分辨率成像，觀察表面及截面缺陷——微裂紋、分層、金屬化異常等，配合能譜分析（EDX/EDS）進行微區成分分析。

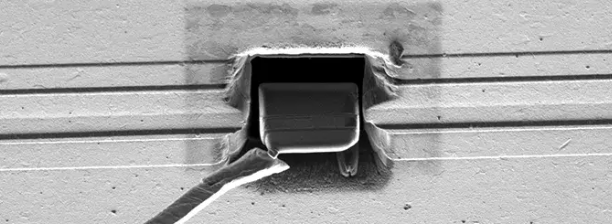

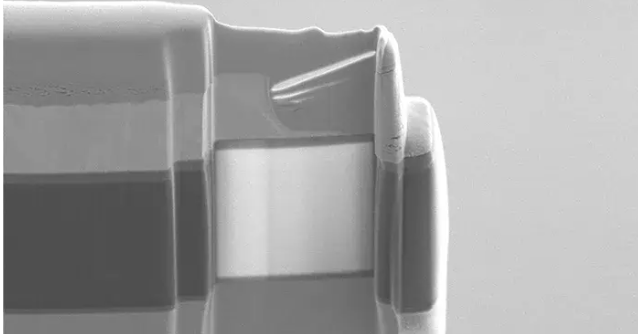

聚焦離子束（FIB）： 實現納米級精度的原位切割與樣品制備，可精準定位缺陷區域進行截面分析，F(xiàn)IB系統能準確隔離和檢查特定失效點而不損壞周邊區域。

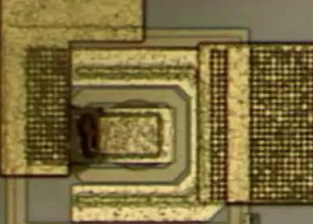

芯片去層分析： 通過干/濕蝕刻及研磨逐層去除金屬層，用光學或電子顯微鏡檢查金屬層是否存在漏電、燒毀或短路等異常。

第四階段：綜合分析

結合物理分析結果與電學測試數據，綜合判定失效模式、定位失效位置、明確失效機理，最終輸出根本原因分析報告并提出改進建議。

四、廣東省華南檢測技術有限公司：芯片失效分析的專業伙伴

廣東省華南檢測技術有限公司是一家具有CNAS與CMA認可資質的第三方檢測機構，專注于失效分析、材料分析、成分分析、可靠性測試等領域。

核心優勢

深厚的行業積淀： 專注電子元器件失效分析與故障歸零領域十余年，擁有10年以上經驗的技術團隊，累計完成超1000+案例。

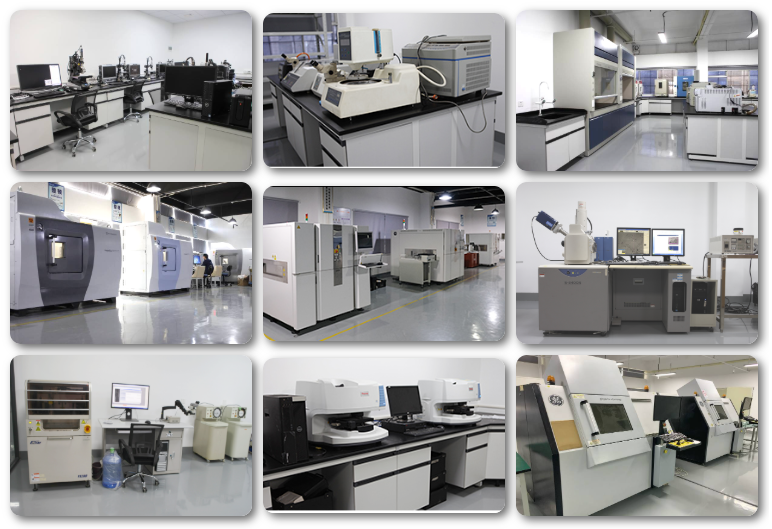

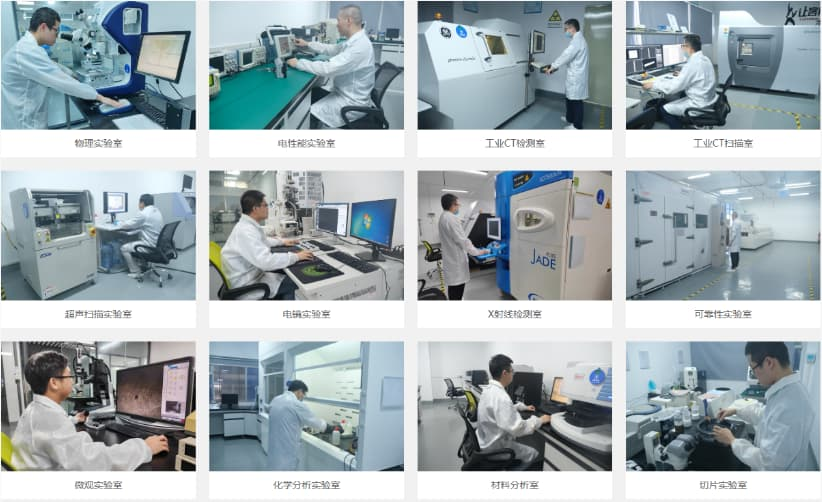

高精尖設備配置： 實驗室配備工業CT斷層掃描、場發射掃描電鏡、XPS、FIB雙束聚焦離子束、超聲波聲掃、傅里葉紅外顯微鏡、拉曼光譜儀等高端進口設備。

全流程技術方案： 提供從形貌分析、成分檢測、電分析到開封制樣、缺陷定位的一站式檢測服務。缺陷定位技術涵蓋液晶熱點、紅外熱像、光發射顯微像、OBIRCH等多種手段。

權威資質保障： 國家CMA行政許可和中國合格評定委員會CNAS認可，檢測報告全國認可，具有法律效力。

高效服務響應： 72小時完成檢測，加急服務24小時出具初報告；48小時內定位失效點，提供根因報告+改進方案，助力企業快速止損。

服務范圍

公司服務涵蓋印制電路板/PCBA、電子元器件及集成電路、電容器、金屬材料及制品、半導體、光電子器件、納米科技、通訊、新能源、汽車、航天航空等多個領域。針對電阻、電容、二極管、三極管、LED、連接器、IC等器件的開路、短路、燒毀、漏電、功能失效、電參數不合格、非穩定失效等各類失效問題，提供專業的失效分析與改進建議。

五、數據驅動的失效預防：從“救火”到“防火”

高效的失效分析不止于“找出原因”，更要建立長效預防機制。當前行業領先做法包括：

構建失效數據庫： 基于歷史失效案例建立晶圓缺陷熱力圖，識別高發失效區域與失效模式。

AI驅動智能檢測： 利用機器學習算法對SEM圖像進行異常自動聚類與分類，缺陷檢測準確率可提升35%，測試效率提升40%以上。

工藝仿真與優化： 結合TCAD仿真工具，建立曝光劑量、焦距參數的多元回歸模型，從設計源頭規避失效風險。

六、如何選擇芯片失效分析服務機構

選擇專業可靠的失效分析合作伙伴，建議關注以下幾點：

資質認證： 是否具備CNAS/CMA等權威資質，報告是否具有法律效力；

技術能力： 是否配備FIB、SEM、X-ray、C-SAM等核心分析設備；

團隊經驗： 工程師團隊是否具備豐富的失效分析實戰經驗；

服務效率： 能否在承諾周期內完成分析并提供整改方案；

行業口碑： 過往服務案例和客戶評價。

結語

在國產芯片替代加速、先進制程持續突破的時代，失效分析已從“被動檢測”走向“主動預防”，成為芯片質量攻堅戰的核心競爭力。廣東省華南檢測技術有限公司以專業的團隊、先進的設備和全流程的技術方案，致力于為半導體企業提供精準、高效的芯片失效分析服務，助力企業提升產品良率、降低質量風險。

如您有芯片失效分析需求，歡迎聯系廣東省華南檢測技術有限公司。我們將以科學嚴謹?shù)膽B(tài)度、精準可靠的數據，為您提供權威的失效分析解決方案。
