很多硬件工程師把HBM/CDM當成系統抗ESD依據，導致整機過不了IEC 61000-4-2、現場死機、返修率高。

本文一次性講清：本質區別、失效風險、選型規則、設計步驟。

簡單來說，兩者的關注點截然不同：

器件級ESD保護：關注的是芯片在制造、組裝環節的“存活率”。

系統級ESD保護：關注的是整機設備在用戶實際使用中的“生存能力”。

它們在測試標準、方法和防護目標上有著天壤之別。

核心一句話（必須背下來）

器件級ESD（HBM/MM/CDM）：保芯片生產不死

系統級ESD（IEC 61000-4-2）：保整機使用不掛

兩者不能互相替代！集成電路（IC）在其生命周期的任何階段——從器件裝配、PCB焊接到最終測試——都可能遭受靜電放電（ESD）損傷。為了在生產過程中“活下來”，所有IC內部都集成了專門的ESD保護結構。

為了模擬和評估這些制造環節的ESD風險，業界主要采用三種器件級模型：

1、人體模型（HBM）：模擬人體攜帶靜電后接觸IC引發的放電事件。

2、機器模型（MM）：模擬自動化生產設備等金屬物體接觸IC引發的放電事件。

3、帶電器件模型（CDM）：模擬IC自身因摩擦等原因帶電后，引腳接觸導體時發生的快速放電事件。

這些模型都適用于受控的工廠環境。在這樣的環境下，從裝配到PCB焊接的每一步都需要嚴格的靜電控制，以將IC承受的ESD應力降到最低。典型的IC能承受2kV的HBM應力，但隨著器件尺寸不斷微縮，部分小型器件的耐受電壓已降至500V。

系統級ESD：考驗整機的“實戰測試”

雖然器件級模型在工廠里很管用，但它完全不足以應對真實世界。終端用戶環境中的ESD事件，其電壓和電流強度都遠超制造環境。

因此，業界采用國際標準IEC 61000-4-2定義的系統級ESD測試，來模擬真實使用條件下用戶可能遇到的ESD沖擊。這個測試的對象是完整的成品設備，目的是評估它在“實戰”中的抗干擾能力。

一句話概括：器件級測試（HBM、MM、CDM）的核心是保障IC在制造過程中的可靠性；而系統級測試（IEC 61000-4-2）的目標是評估成品設備在實際使用環境中抵抗ESD事件的能力。

以下是詳細的對比表格：

為什么不能混用？（幾個致命原因）

1. 電流和能量差異

器件級：2kV HBM測試的峰值電流約1.33A。能量相對較小。

系統級：2kV IEC接觸放電的峰值電流約7.5A。能量比器件級高,5倍能量。如果用器件級防護（如芯片內部結構）去抗系統級靜電，瞬間就會燒毀。

2. 失效模式差異

器件級：主要是物理損傷（燒熔、擊穿）。測完如果參數正常，芯片就是好的。

系統級：除了物理損傷，更頭痛的是邏輯混亂。高速靜電脈沖會耦合到內部總線、時鐘線、復位線，導致CPU誤觸發、寄存器翻轉、鎖死。即使沒有任何元件燒壞，設備也可能死機或重啟。

3. 電壓尖峰上升時間差異

器件級：HBM的規定上升時間為25ns。

系統級：IEC模型的上升時間<1ns，其在最初3ns消耗掉大部分能量。如果HBM額定的器件需25ns來做出響應，則在其保護電路激活以前器件就已被損壞。

4.電擊次數不同

兩種模型在測試期間所用的電擊次數不同。

HBM僅要求測試一次正電擊和一次負電擊。

IEC模型卻要求10次正電擊和10次負電擊。可能出現的情況是，器件能夠承受第一次電擊，但由于初次電擊帶來的損壞仍然存在，其會在后續電擊中失效。

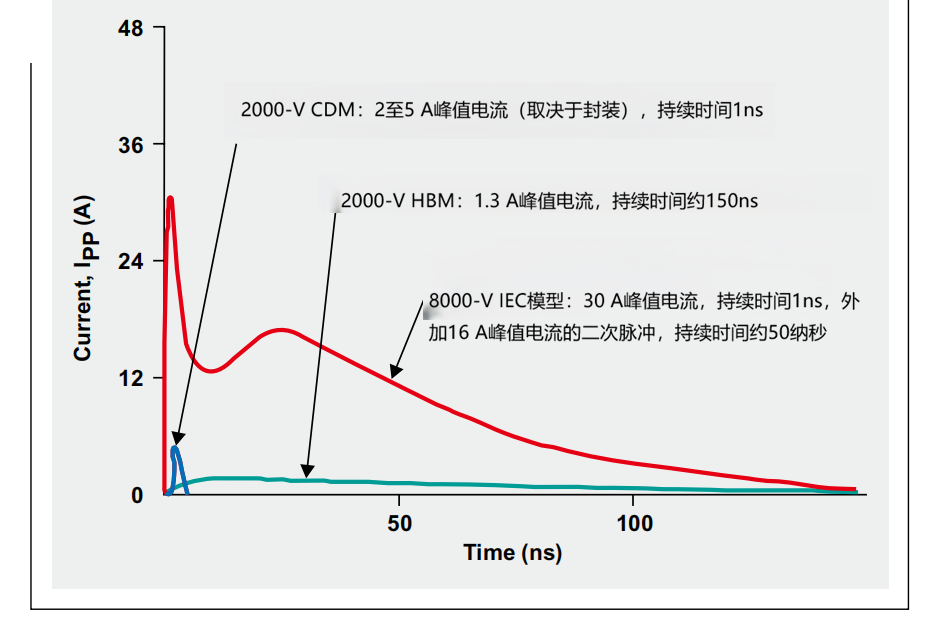

圖1顯示了CDM、HBM和IEC模型的ESD波形舉例。很明顯，相比所有器件級模型的脈沖，IEC模型的脈沖攜帶了更多的能量。

（圖1）器件級和IEC模型的ESD波形

常見誤區澄清

1.誤區：“芯片引腳標注了±8kV HBM，所以直接接USB口沒問題”

這是最常見且危害最大的誤區。根據技術文獻的對比數據：

即使電壓數值相同（如8kV），IEC標準的峰值電流也是HBM的5倍以上。此外，IEC標準的放電上升時間小于1ns（HBM為25ns），能量更集中、破壞性更強。因此芯片內部的HBM防護結構完全無法承受IEC標準的ESD脈沖。

2.誤區：“系統級測試通過，說明芯片本身ESD很強”

系統級ESD測試的對象是完整的成品設備（含外殼、PCB、TVS、屏蔽層等），而不是裸芯片。系統級測試通過，可能得益于以下因素的共同作用：

（1）PCB板級TVS管的分流

（2）外殼的屏蔽和絕緣設計

（3）接地路徑的優化

（4）多層板布局的寄生效應

因此，系統級測試通過不能直接推導出芯片本身的ESD魯棒性高。實際上，HBM/CDM測試才是評估芯片自身抗ESD能力的標準方法。

3.誤區：“器件級HBM Class 3A (4000V)比Class 2 (2000V)好在系統中更可靠”

HBM等級與系統級可靠性之間的相關性很低。根據權威研究結論：

（1）HBM與IEC 61000-4-2之間不存在直接相關性

（2）CDM與IEC 61000-4-2之間也不存在直接相關性
（3）系統級ESD性能更多取決于板級防護設計（TVS選型、布局、接地），而非芯片自身的HBM等級

不過需要補充一點：雖然相關性低，但HBM等級過低的芯片（如<500V）在制造和組裝階段就容易受損，這會間接影響系統可靠性。因此，不能完全忽視器件級ESD等級，只是不應將其作為系統級可靠性的預測指標。

設計建議

1、芯片選型時：關注芯片引腳說明中的IEC 61000-4-2等級（若有），這代表該引腳內置了系統級防護。對于普通引腳，只關注HBM/CDM即可。

2、板級設計時：

對外接口（USB、音頻、按鍵、SIM卡、天線觸點）必須加系統級TVS。

TVS的鉗位電壓應低于被保護芯片的絕對最大額定值。

TVS應緊靠接口或緊靠被保護芯片，走線盡量短、直，減小寄生電感。

3、測試順序：建議先完成器件級ESD測試（在芯片未貼板前），再貼板進行系統級IEC測試。如果器件級已損壞，系統級測試會失敗得更慘烈。

總結一句：最終總結（工程師極簡版）

器件級ESD =保生產

系統級ESD =保現場

芯片內部ESD≠ 系統防護

接口不加TVS，IEC一定掛

永遠不要用HBM去硬扛IEC靜電槍！
