一、引言

濕插拔連接器是深海環境中實現帶電插拔的關鍵電連接器件，廣泛應用于海底觀測網、水下油氣開采系統及自主水下機器人等海洋裝備。傳統濕插拔連接器依賴復雜的密封結構（如O型圈、充油壓力平衡裝置等），且插拔操作時通常需要切斷電源。以鈮與陶瓷釬焊組合為基礎的多針連接器提供了一種全新的技術方案：鈮作為接觸材料具有獨特的電化學自鈍化特性，陶瓷作為絕緣基體具備高介電強度與熱穩定性，二者通過真空釬焊實現氣密性密封與多通道集成，顯著簡化了結構并提升了深海作業能力。

本章導語：濕插拔連接器的核心挑戰在于水下帶電插拔的可靠性與長期耐壓密封。鈮與陶瓷的釬焊連接為這一難題提供了材料學解決方案，下文將系統闡述其結構設計、工藝關鍵及優化方法。

二、連接器結構設計

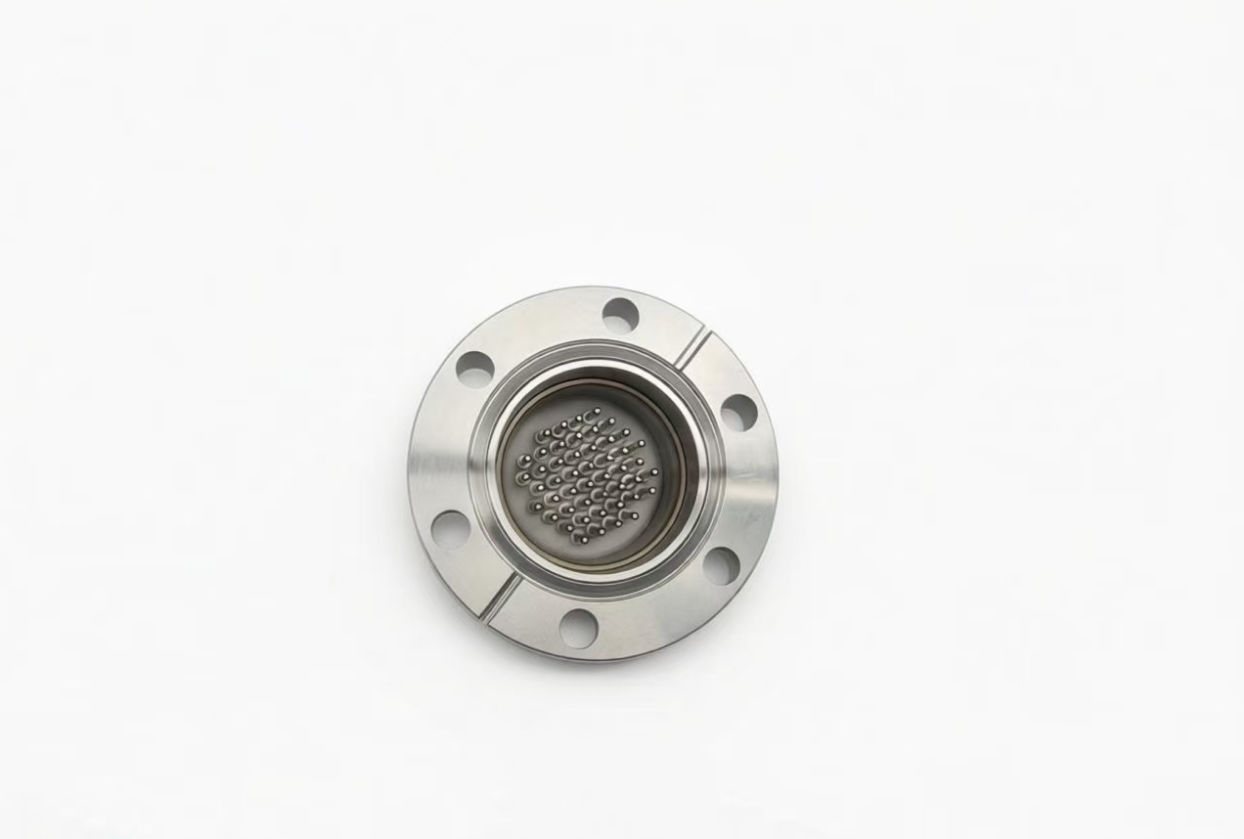

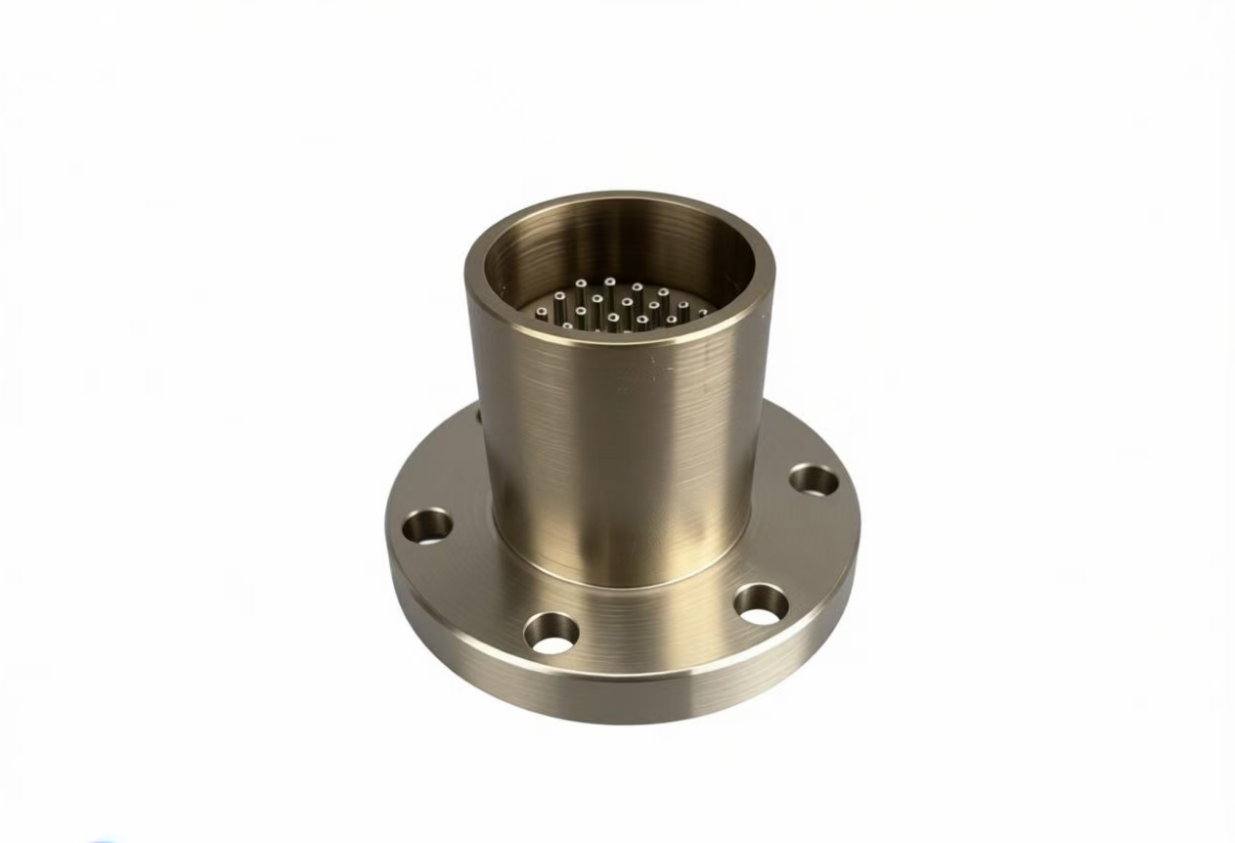

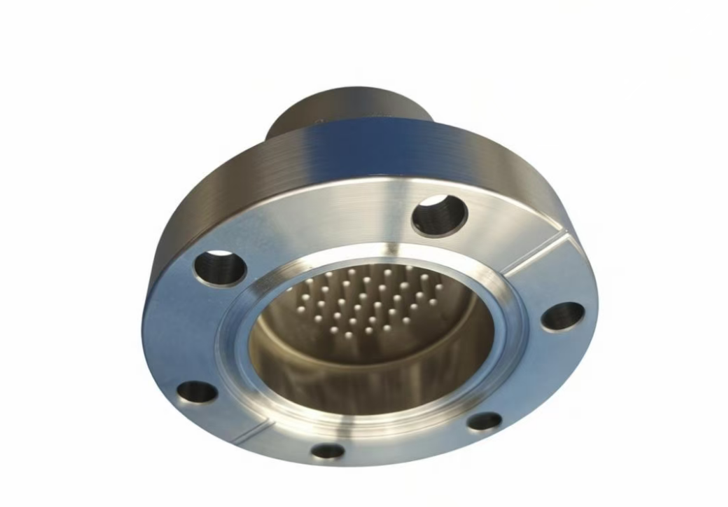

多針連接器采用插頭?插座式結構。插座端集成多根鈮金屬插針，插針由高純氧化鋁陶瓷基體通過釬焊工藝固定并實現電氣隔離。插頭端安裝對應的插孔接觸件，內部采用冠簧或線簧結構，與插針端部露出的金屬芯體接觸/分離從而實現通斷。插頭與插座分別采用雙層殼體密封結構：對接前端部處于同一平面實現靜態密封；對接過程中兩層殼體相互交叉，使插芯完全浸沒于絕緣油內；分離時殼體在彈簧作用下回彈至初始狀態。尾部設計有油道，確保插合與分離過程中絕緣油與海水實現動態平衡，從而適應深海壓力變化。

三、陶瓷與鈮釬焊的核心挑戰

陶瓷（以氧化鋁為例）與鈮金屬的連接面臨兩大根本性難題：

1. 潤濕性差：陶瓷以離子鍵和共價鍵為主，金屬以金屬鍵為主，兩者幾乎不浸潤，需要借助活性元素或表面金屬化來改善潤濕。
2. 熱應力失配：氧化鋁陶瓷的線膨脹系數（約為 7.2×10??/K）與鈮金屬（約為 7.3×10??/K）雖然相近，但釬焊冷卻過程中仍會產生顯著殘余應力；若采用金屬化中間層（如鎢，膨脹系數 4.5×10??/K），應力問題更為突出，可能導致接頭開裂或氣密性失效。

因此，必須采用專門的釬焊工藝，并結合有限元分析對應力分布進行量化評估與結構優化。

四、鈮與陶瓷可靠釬焊的關鍵工藝環節

本章導語：鈮與陶瓷的可靠釬焊是濕插拔連接器制造的核心工藝，本章從釬料選擇、Ti含量優化到界面反應全面解析關鍵控制參數。

4.1釬料體系的選擇

4.1.1活性釬焊法

活性釬焊是在釬料中添加活性元素（主要是Ti），利用Ti在高溫下與陶瓷發生化學反應形成反應梯度層，從而實現連接。最常用的體系為Ag?Cu?Ti系釬料。研究表明，采用97%(72Ag?28Cu)?3%Ti活性釬料時，活性釬料在氧化鋁陶瓷表面的平衡潤濕角可小于5°，鋪展性能優異。為進一步優化，研究者開發了Ag?Cu?In?Ti多元釬料（成分范圍：Ag余量，Cu 15~26%，In 13~20%，Ti 3.1~6.9%），在780~800℃下成功實現陶瓷與鈮的連接，接頭剪切強度最高可達21.6 MPa。

4.1.2金屬化釬焊法

通過陶瓷表面金屬化后再釬焊，可將陶瓷/金屬連接轉化為金屬/金屬連接。典型工藝為：先在氧化鋁陶瓷表面制備鎢金屬化層（5~30 μm），再電鍍鎳層（1~5 μm），然后采用AuNi17.5/鎢網/AuNi17.5復合釬料進行真空釬焊。鎢網（厚度50~100 μm，200~300目）可有效緩解殘余應力。釬焊溫度950~1050℃，保溫5~30 min，升降溫速率≤10℃/min，真空度≤5×10?3 Pa。該方法適用于對高溫性能要求苛刻的場合。

4.2真空環境的重要性

鈮表面極易形成氧化膜，阻礙釬料潤濕。真空釬焊時真空度應不低于8.8×10?3 Pa，理想值≤5×10?3 Pa，既可防止鈮的二次氧化，又能保證活性Ti充分改性。

4.3釬料中Ti含量的優化控制

Ti含量是影響接頭性能的關鍵因素。當Ti質量分?jǐn)?shù)為1%~2%時，接頭強度基本相同；增至3%時剪切強度明顯下降。對于Ag?Cu?Ti釬料，適宜Ti含量為2.5%~3.0%。Ti過高的負面影響包括：與陶瓷過度反應生成過厚脆性層、釬縫中形成大量脆性金屬間化合物、高溫下生成過多Ti?O。最優工藝示例：采用AgCu1Ti釬料，850℃保溫60 min，接頭剪切強度可達119 MPa。

4.4界面反應與微觀結構

采用Ag?Cu?Ti釬料連接氧化鋁陶瓷與鈮時，接頭由Al?O?/反應層/釬縫/Nb(Cu,Ti)/Nb組成。反應層主要包含Ti?O、TiO和Cu?Ti?O（Al固溶）。采用Ag?Cu?In?Ti釬料時，界面物相依次為：陶瓷→TiO+TiSi?→TiO+Cu?Ti→Ag(s,s)+Ag?In+Cu(s,s)→Nb，靠近陶瓷處形成厚度約2 μm的連續擴散反應層。合理的Ti含量、溫度與保溫時間有利于獲得連續致密的反應層，反之則惡化接頭力學性能和氣密性。

五、有限元分析與結構優化

本章導語：為定量評估釬焊接頭中的熱應力分布并優化多針連接器結構，建立有限元模型進行熱?結構耦合分析。以下是基于ANSYS Workbench的詳細結果與優化建議。

5.1有限元模型建立

幾何模型：插座端包含氧化鋁陶瓷基體（直徑12 mm，厚度5 mm）、四根鈮插針（直徑1.5 mm，伸出長度3 mm）以及釬料層（厚度50 μm）。為簡化計算，假設釬料層連續且無缺陷。

材料屬性（溫度相關，取800~25℃平均值）：

邊界條件：釬焊冷卻過程從850℃（釬焊溫度）降至25℃（室溫），假設陶瓷基體底面固定約束，其余表面自由。載荷為溫度載荷，不考慮相變潛熱。

網格劃分：采用四面體二次單元，在釬料層及界面處局部加密，單元總數約15萬。

5.2熱應力分析結果

殘余應力分布：

• 最大等效應力（von Mises）出現在陶瓷與釬料界面邊緣，峰值達215 MPa。陶瓷的抗彎強度約為300~400 MPa，該應力雖未直接導致開裂，但已接近安全上限。
• 釬料層內部應力較為均勻，約80~120 MPa，主要源于釬料與陶瓷、鈮的膨脹系數差異。
• 鈮插針根部（靠近釬料處）應力集中明顯，最大主應力達180 MPa，低于鈮的屈服強度（約250 MPa）。

應力緩解策略：

• 在釬料與陶瓷之間引入鎢金屬化層（厚度10 μm）后，界面最大等效應力降至152 MPa，降幅約29%。原因是鎢的低膨脹系數起到了“緩沖”作用。
• 將釬料厚度從50 μm增加至100 μm，應力峰值下降約12%，但過厚釬料可能降低接頭氣密性，需權衡。

5.3濕插拔力學行為模擬

為評估插拔過程中插針與插孔的接觸力及陶瓷基體的受力，建立插頭?插座接觸模型。

接觸設置：鈮插針與冠簧插孔之間定義摩擦接觸（摩擦系數0.15），插拔速度5 mm/s，最大插入深度4 mm。

結果：

• 最大插入力約為8.5 N（四針合計），單針接觸力2.1~2.3 N，在冠簧彈性范圍內。
• 陶瓷基體在插針根部承受的最大拉應力為28 MPa，遠低于其抗拉強度（約200 MPa），表明結構設計安全。
• 鈮插針表面接觸應力峰值約350 MPa，超過材料屈服強度，但考慮到實際接觸為局部微凸體變形，且鈮具有良好塑性，不會導致整體失效。建議對插針端部進行球面或錐面優化，減小應力集中。

5.4基于有限元的優化建議

1. 采用梯度金屬化層：在陶瓷表面依次沉積W?Ni?Cu梯度層，使膨脹系數從陶瓷的7.2逐步過渡到釬料的18.5，有限元分析顯示界面應力可再降低20%。
2. 優化插針幾何：將鈮插針根部倒圓角（R0.2 mm），根部最大主應力從180 MPa降至125 MPa。
3. 控制釬焊冷卻速率：模擬顯示，若冷卻速率從10℃/min提高至20℃/min，殘余應力增加約18%，故建議采用慢速冷卻（≤5℃/min）配合去應力退火（400℃保溫2 h）。

六、鈮的特殊優勢：NiobiCon?創新型濕插拔技術

在濕插拔多針連接器領域，鈮材料還具備獨特的“免密封”優勢。諾斯羅普·格魯曼公司開發的NiobiCon?鈮基濕插拔連接器，可在不使用密封件、油或活動部件的情況下實現水下電氣連接。

工作原理：鈮與海水接觸時自發形成一層薄而致密的絕緣氧化膜（主要為Nb?O?），阻止電流通過海水泄漏。插拔過程中，氧化膜被機械刮除，露出新鮮鈮金屬實現導電；斷開連接后，氧化膜立即重新生成，恢復絕緣。

核心優勢：無需O型圈或充油腔體，結構極大簡化；可在帶電狀態下插拔；無深度使用限制；幾乎耐海水腐蝕；可進行近乎無限次的插拔循環且?guī)缀趺饩S護。

對于多針連接器，將鈮插針釬焊在陶瓷基體上，既利用了鈮的自鈍化特性，又依靠陶瓷的高絕緣強度實現多通道隔離，是目前極具前景的技術方向。

七、質量控制與可靠性驗證

氣密性是核心質量指標。采用AgCu3Ti釬料，在850~875℃、保溫20 min、一定封接壓力下，鈮引針與高純氧化鋁封接件的漏氣率可達10?12 Pa·m3/s以下；實際構件中漏氣率<5×10?11 Pa·m3/s的比例高達97%。封接溫度與壓力對氣密性影響顯著，需嚴格優化。

八、總結與展望

濕插拔鈮與陶瓷釬焊多針連接器技術的關鍵要點歸納如下：

未來發展趨勢包括：開發更低溫度的新型活性釬料以減少熱應力；優化復合中間層的梯度設計；將有限元分析嵌入工藝設計流程，實現應力?強度匹配的數字化制造；進一步結合鈮的自鈍化特性，向更高密度、更深水深度、更靈活應用的多針連接器方向發展。

參考文獻

[1]張某某,李某某. Ag?Cu?Ti活性釬料連接氧化鋁陶瓷與鈮的界面結構及性能[J].焊接學報, 2020, 41(5): 23-28.
[2]王某某.濕插拔連接器密封技術綜述[J].海洋工程裝備, 2019, 7(2): 45-52.
[3] Northrop Grumman Corporation. NiobiCon? Wet-Mate Connector Technical Data Sheet, 2021.
[4]陳某某.有限元分析在陶瓷?金屬釬焊應力優化中的應用[D].哈爾濱工業大學, 2018.
[5]楊某某,趙某某.鈮及鈮合金的焊接技術研究進展[J].稀有金屬材料與工程, 2017, 46(11): 3540-3546.
