引言

今天給大家分享一個比較實用的方法：如何精準地判斷LIN總線上的從節點是否與主節點通訊。

也許這時你會覺得奇怪：“我直接用診斷電腦讀取故障碼不就知道了？LIN總線的從節點當前如果不能通訊，肯定會報出相應的故障代碼出來?！?/p>

沒錯，最開始我也是這么認為的，直到我遇到了這樣的故障：單個從節點不通訊，但其供電電源以及通訊線都沒任何問題。更換了多個全新的配件，故障卻依然存在。這個時候就開始懷疑，是配件質量問題？還是自己判斷的方向就錯誤了呢？

這時可能又有朋友說，測一下這個節點的微電流，不就行了？或者拔模塊做個譯碼，看看無響應的ID數量有沒有變化？但如果我們既沒有高精度的電流鉗，也不熟悉譯碼診斷方法，還有沒有簡單有效的方法，能夠識別從節點的通信狀態呢？

當然有。當你掌握了今天分享的這個方法，你同樣可以放心大膽地確定故障點！

01

波形采集

測量工具準備：電阻、汽車示波器

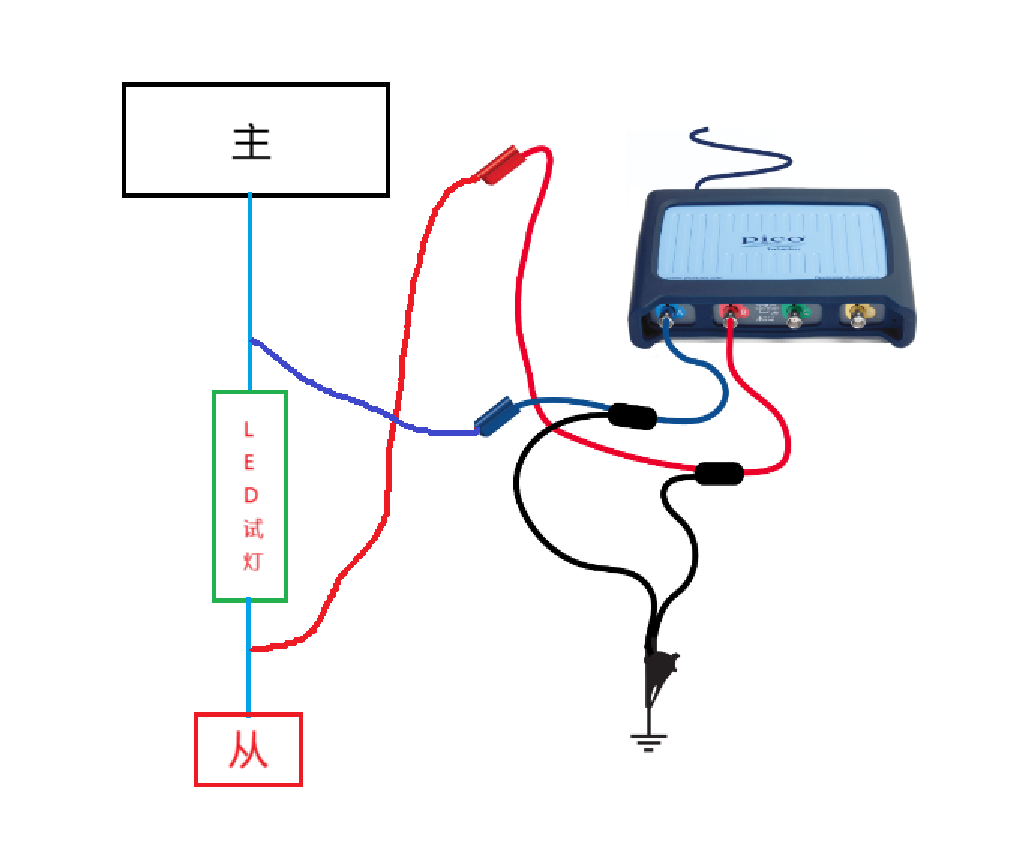

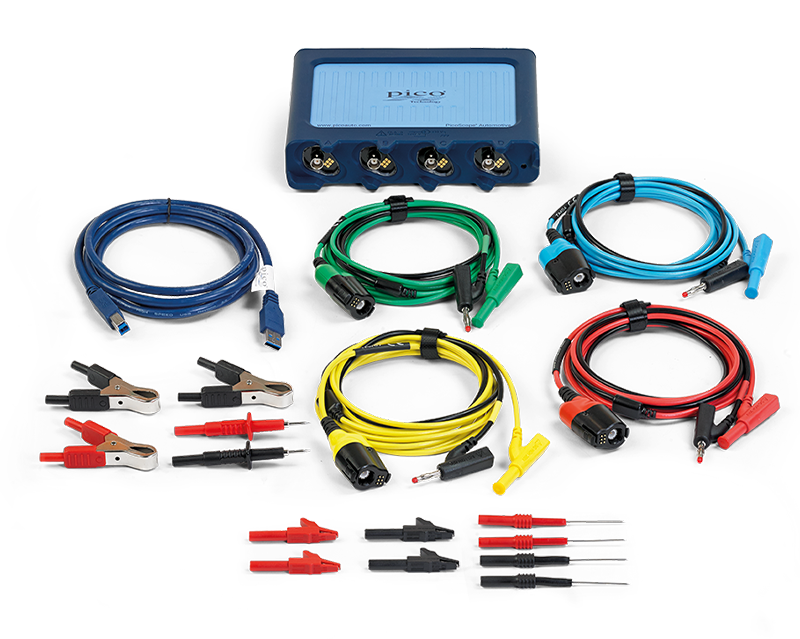

這里我們以虹科Pico汽車示波器為例，使用LED小試燈替代電阻，以下是簡易的接線圖：

注：電阻/小試燈的電阻值不宜過大，千歐即可

圖1 示波器與LED試燈的連接圖

我們在主節點和從節點的LIN總線上串入一個電阻，然后將汽車示波器接入電阻的兩端，分別測量其兩端的電壓波形即可。

這樣做的目的很簡單，就是利用電阻進行分壓，通過對比電阻加入后幀頭與應答部分的變化，即可識別從節點能否與主節點正常通信。聽上去也許有些難以理解，我們不妨通過一個實測波形來詳細了解。

02

實測波形分析

首先，我們需要知道，正常的LIN總線波形是怎樣的？

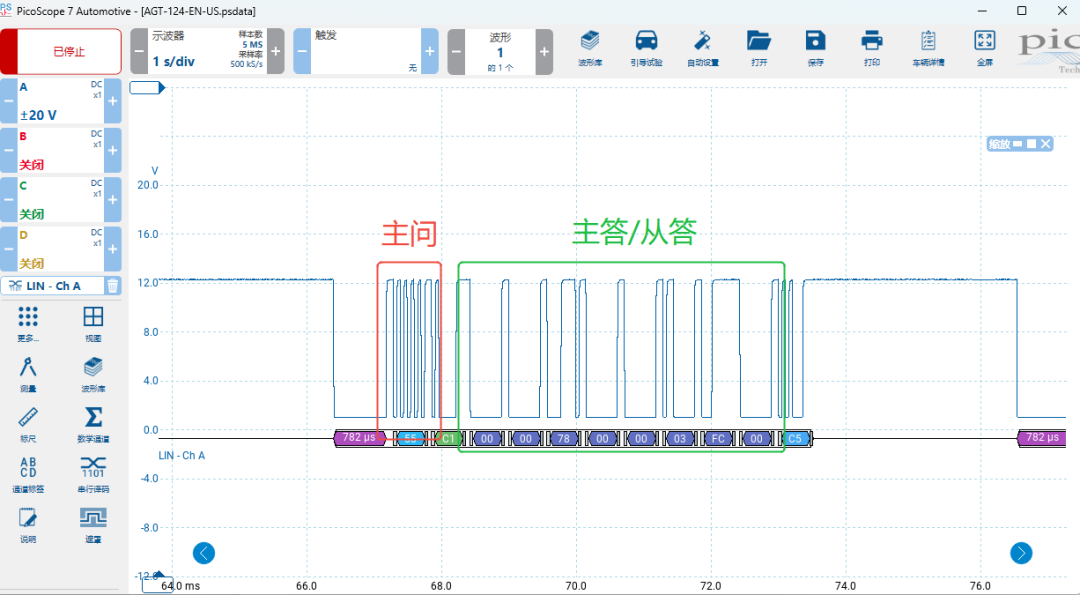

如圖2，LIN總線遵循主問從答，或者主問主答的通信規則，表現為規則標準的方波。正常情況下，高電平約為12V，低電平約為0V。

圖2 正常的LIN總線波形

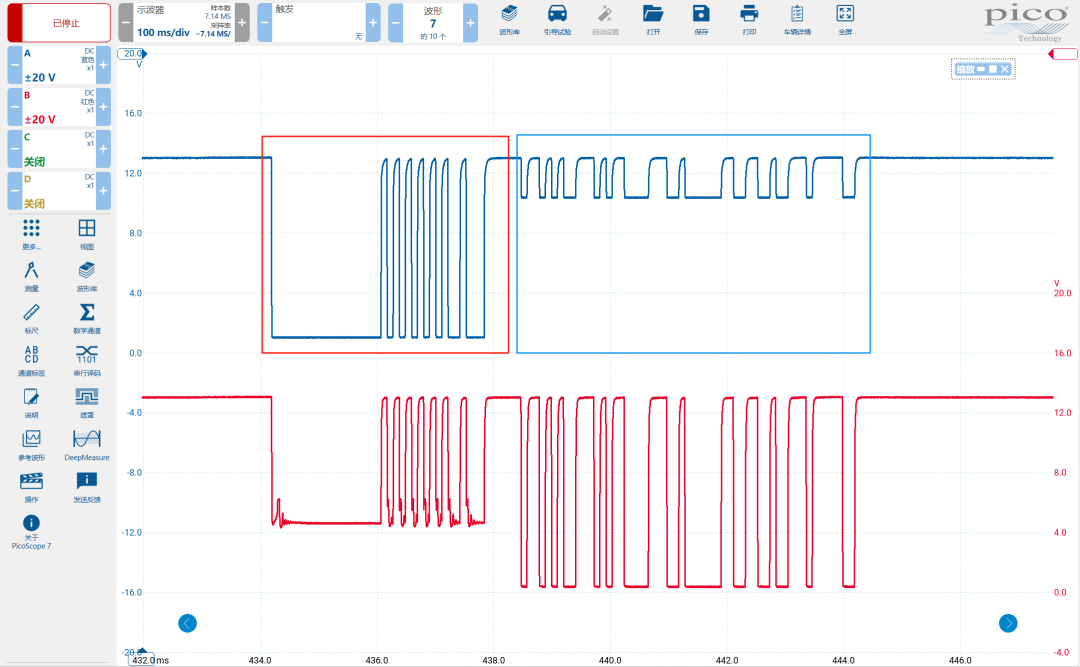

那串入電阻后，波形又應是怎樣的？如圖3，以從節點能夠與主節點正常通信為例，加入電阻后的波形會產生以下變化：

圖3 可正常通信狀態下串入試燈后的波形

靠近主節點（A通道）測得的波形

主節點發送幀頭階段（圖 3 紅色方框區域）：

主節點內部開關閉合，主動拉低 LIN 總線電壓。A 通道測量點位于「主節點與串聯電阻之間」，拉低動作不受串聯電阻分壓影響，因此測得的波形為標準 0~12V 方波，幀頭的顯性低電平為 0V 左右，隱性高電平維持 12V，無異常抬高。

從節點發送應答階段（圖 3 藍色方框區域）：

從節點主動拉低 LIN 總線電壓，拉低動作發生在串聯電阻的另一側。A 通道測量點位于「串聯電阻與主節點之間」，串聯電阻產生分壓效應，導致測得的顯性低電平被抬高（無法降至 0V），僅隱性高電平仍維持 12V。

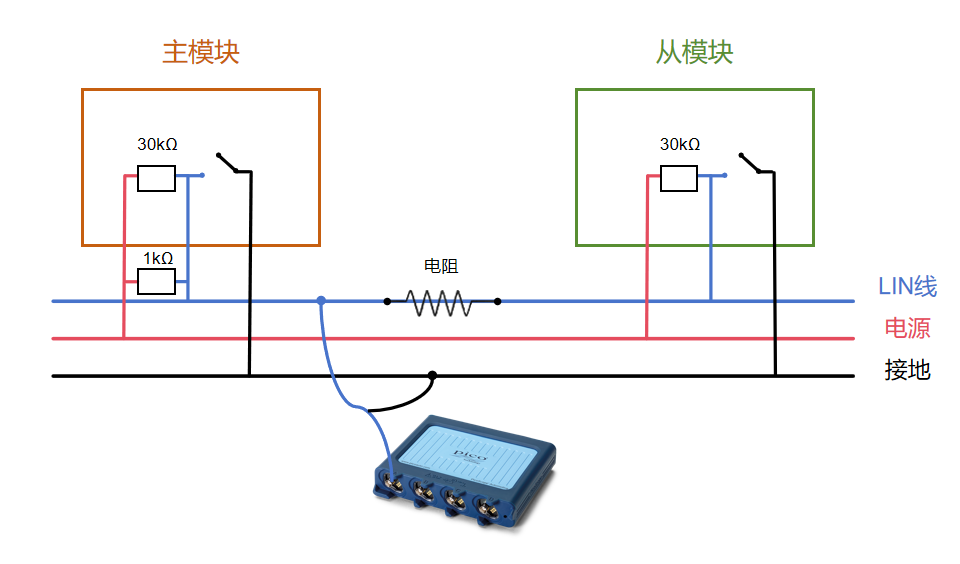

圖4 測量點位置靠近主節點

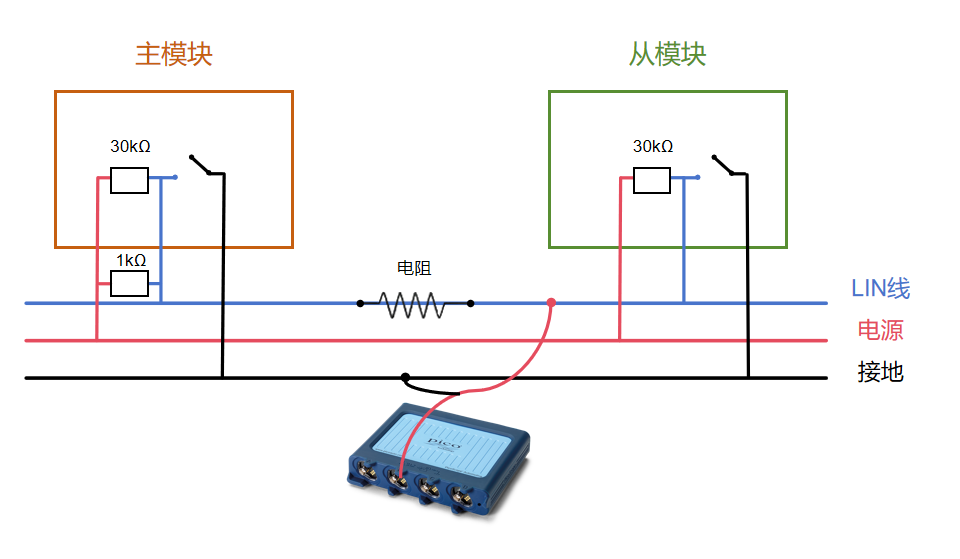

靠近從節點（B通道）測得的波形

主節點發送幀頭階段：

主節點主動拉低 LIN 總線，拉低動作發生在串聯電阻的另一側。B 通道測量點位于「串聯電阻與從節點之間」，串聯電阻產生分壓效應，導致測得的顯性低電平被抬高（無法降至 0V），僅隱性高電平仍維持 12V。

從節點發送應答階段：

從節點主動拉低 LIN 總線，B 通道測量點位于「從節點與串聯電阻之間」，拉低動作不受串聯電阻分壓影響，因此測得的波形為標準 0~12V 方波，應答段的顯性低電平為 0V 左右，隱性高電平維持 12V，無異常抬高。

圖4 測量點位置靠近主節點

通過這種方法，我們僅需在大量LIN總線數據幀中，找到出現【低電平異常抬高】的數據幀，即可確認被測從節點能夠與主節點正常通信。

當然，如果你有一把高精度的電流鉗，直接測量從節點處的LIN線電流，將會是更為快捷高效的方法。如果沒有，那么希望今天我所分享的方法，會對你有所啟發。

注：此前，劉軒帆老師也曾發表過一個案例，借助波形判斷異常電阻所在的位置，與本文中采取的方法原理相通，詳見：虹科免拆案例 | 2017 款東風雪鐵龍?zhí)煲蒈囓嚧安Ａ倒δ墚惓?/p>
