大功率電源適配器的應用場景正不斷拓寬，從數據中心供電、工業設備驅動到便捷式快充設備，市場對其高效率、高可靠性及小型化需求持續攀升，設計者們也隨之對大功率電源的性能提出了更高要求：在功率因數和效率上尋求突破的同時，實現更低的待機功耗，更優的EMI性能以及更簡單的系統結構。

晶豐明源推出新一代單級高PF恒壓控制器BP83323，該產品以第三代碳化硅(SiC)器件集成為核心，采用單級APFC + 反激恒壓輸出的創新拓?fù)浼軜?gòu)，支持全電壓(90-264Vac)輸入，可實現高達150W的輸出功率，為高性能AC/DC電源設計提供了具備競爭力的解決方案。BP83323采用晶豐明源自研的ESOP10封裝，具備良好的散熱性能，可確保產品在高功率密度環境下長期穩定運行。

圖1.BP83323芯片封裝圖

精簡拓?fù)浣Y(jié)構，方案效能躍升

BP83323采用單級APFC+反激恒壓輸出架構，芯片內部高度集成800V SiC功率MOSFET、功率因數(PF)控制核心、原邊反饋電路和高壓啟動模塊，從系統底層實現高功率因數與穩定電壓輸出。

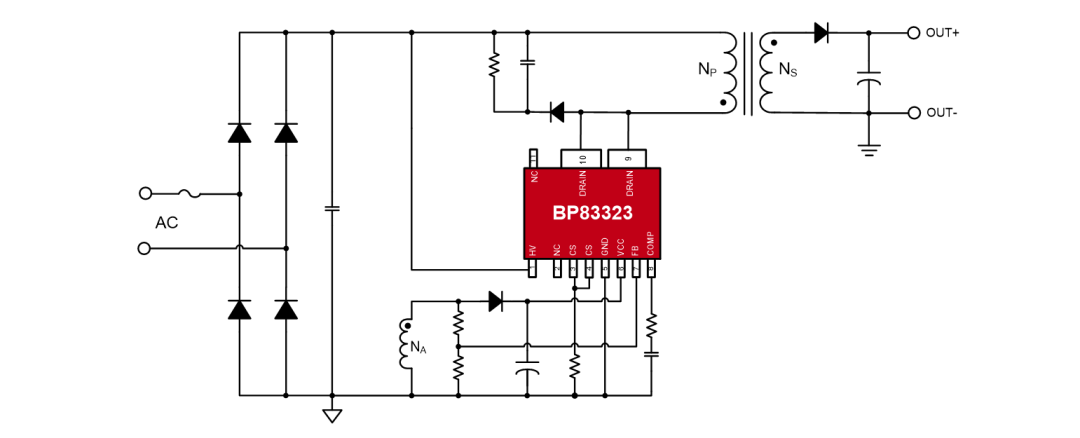

圖2.BP83323方案應用框圖

相較于傳統的“兩級PFC+反激”拓?fù)浣Y(jié)構，這一單級結構設計直接省去獨立的PFC前級電路與外部光耦反饋模塊，帶來三大直接優勢：

BOM精簡：大幅減少外圍元器件數量，有效降低系統成本;

PCB布局緊湊：為高密度小型化電源設計釋放更多空間，適配多樣應用場景;

運行穩定與可靠性增強：采用原邊反饋(PSR)架構，省去光耦輔助器件，簡化外圍電路的同時，實現高精度恒壓輸出，提升長期運行的穩定性與可靠性。

目標應用領域

電源適配器

多口大功率快充電源

工業輔助電源

LED恒壓驅動電源

SiC技術深度加持，高效率成為標配

卓越的SiC高溫Rds(on)穩定性

SiC材料的寬禁帶特性，賦予器件出色的高溫導通內阻穩定性。從以下測試曲線可以看出，相較于傳統硅基MOSFET，BP83323內部集成的SiC MOSFET在不同溫度條件下仍能保持較為穩定的Rdson 特性，即使在高溫環境下，其Rdson變化仍較小，有利于保證系統在寬溫度范圍內穩定運行。

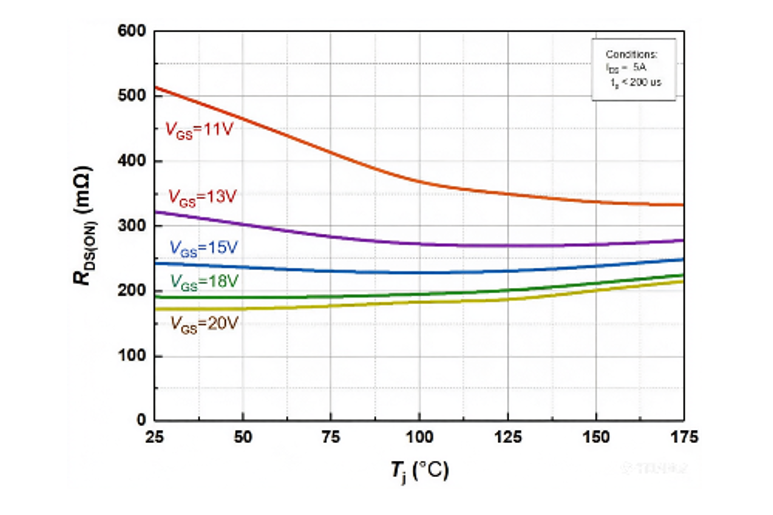

圖3.SiC高溫Rds(on)曲線

采用18V驅動優化設計，充分釋放SiC潛能

針對SiC器件的驅動特性，BP83323采用18V優化柵極驅動電壓設計。從以下曲線顯示，隨著Vgs的提升，SiC器件的Rdson呈明顯下降趨勢。當驅動電壓提升至18V時，器件已進入最佳導通狀態。因此BP83323采用18V作為驅動電壓，在降低導通損耗的同時兼顧了系統的可靠性，使SiC器件性能得到充分發揮。

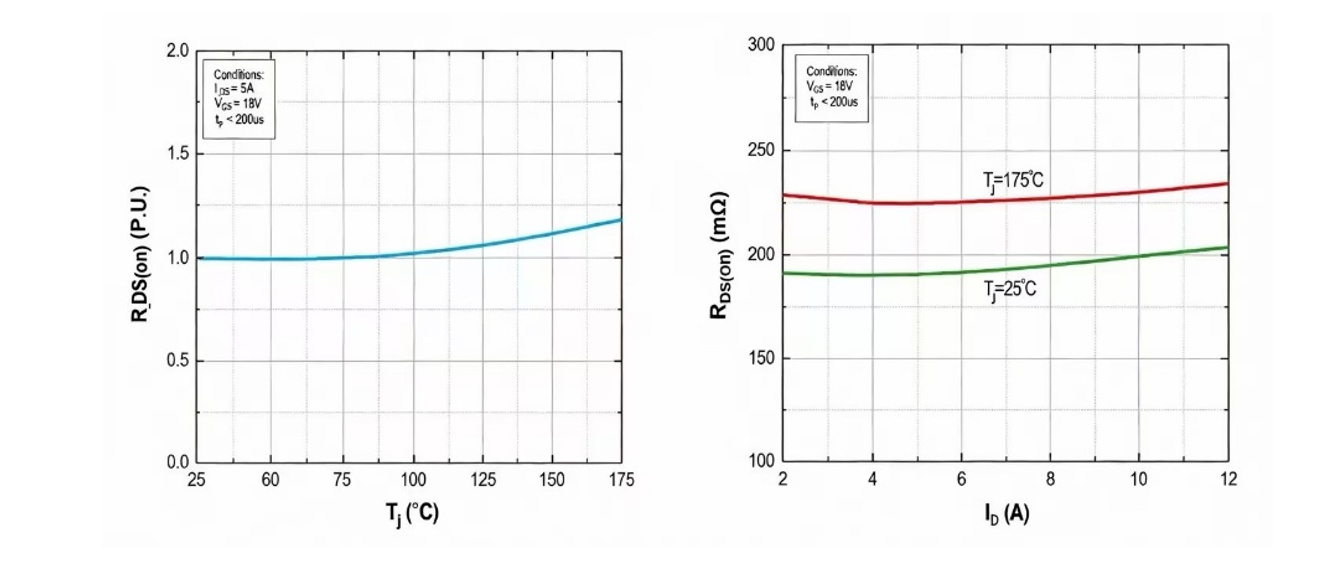

圖4.不同驅動電壓下的導通電阻

實測效率表現：突破95%能效水平

效率是衡量電源方案性能的關鍵指標。依托內部集成的800V SiC MOSFET與先進的拓?fù)淇刂?，BP83323的效率表現非常亮眼。

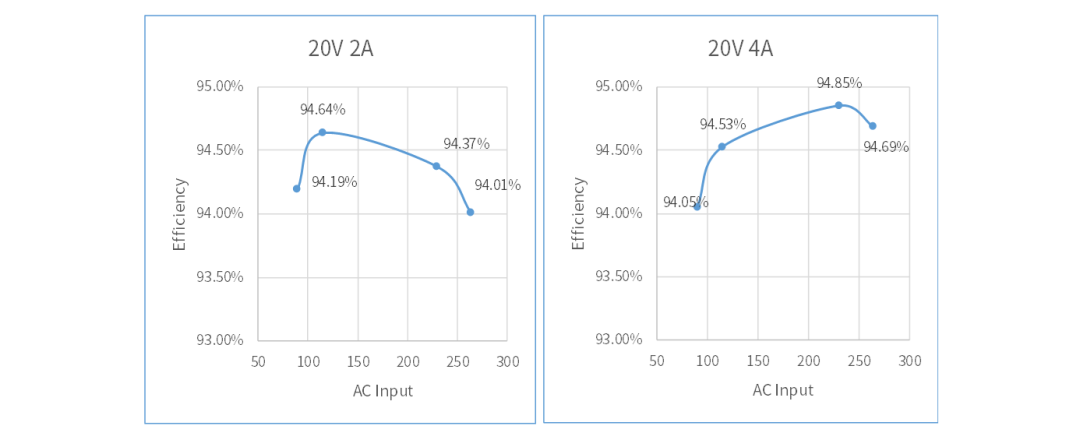

圖5.80W效率測試

在80W級別測試下，全電壓輸入范圍內，系統效率穩定在94%以上區間;在150W級別測試下，系統峰值效率突破95%，這一數據表現已超越眾多傳統兩級架構方案的整體效率水平。

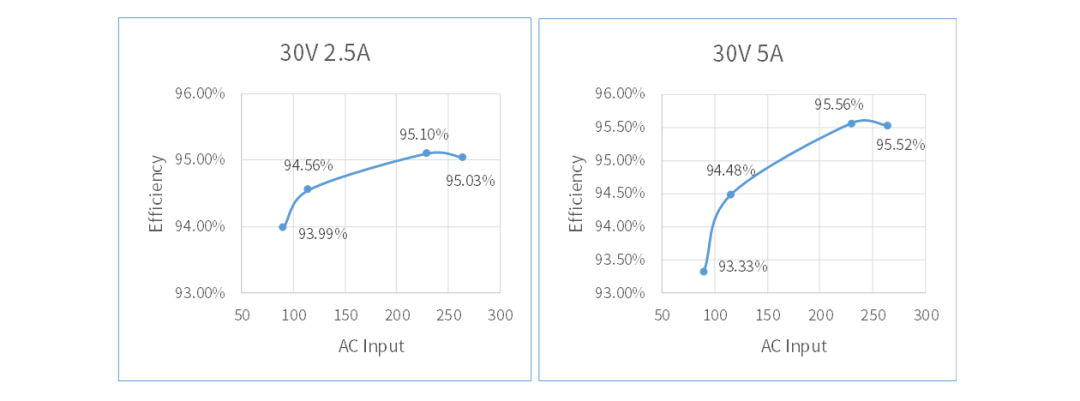

圖6.150W效率測試不僅如此，BP83323內置頻率折返控制技術，可以在輕載和全載條件下保持高效率。系統在重載時工作于臨界導通模式(BCM)，而在輕載時自動切換至斷續導通模式(DCM)并降低開關頻率，從而在輕負載下提升整體能效表現。

原邊反饋與高PF控制，共筑高品質輸入性能

BP83323內置增強型功率因數校正算法，配合BCM/DCM固定導通時間策略，使得輸入電流波形能有效接近正弦波。這使得方案在不同電壓輸入條件下，均能呈現高PF值與低THDi的優良特性，輕松滿足IEC 61000-3-2及GB 17625.1諧波標準。此外，該控制方式對優化系統EMI性能具有積極作用，有效降低了后期EMI整改的復雜度。

全面保護功能，構筑安全可靠的系統保障

在系統可靠性方面，BP83323提供例如一套全面且完整的保護功能。芯片內置輸出短路保護、輸出過壓保護、過載保護、輸入欠壓保護、VCC欠/過壓保護及過溫保護等。這種覆蓋多種異常工況的保護體系，不僅提升了產品的長期穩定性，也為整機安全性提供了強有力的硬件保障。

低待機功耗與靜音運行，優化用戶體驗

在終端產品中，待機表現同樣是用戶關注的重要指標。BP83323 在輕載甚至無負載狀態下，系統待機能耗可低至 <150mW。同時，通過優化功率控制環路，芯片有效抑制了開關噪聲與音頻噪聲，使產品整體運行更安靜、更舒適。這種“高效率 + 靜音 + 低待機功耗”的組合正是未來高效電源產品的競爭優勢之一。BP83323作為一款高度集成、具備高功率因數與低待機功耗的SiC單級恒壓控制器，通過“單級PFC架構”與“集成SiC”的雙重創新，為AC/DC電源設計開辟了一條更簡潔、更高效、更可靠的電源架構路線。它不僅以顯著的效率提升與BOM精簡助力客戶構建差異化競爭優勢，更精準契合了電源工程師對下一代高性能、高可靠性電源方案的核心訴求。
