隨著集成電路特征尺寸的持續縮小，互連電阻增大導致信號延遲和功耗上升，已成為半導體行業面臨的主要挑戰之一。鈷作為銅的潛在替代金屬，其體電阻率與電子平均自由程的乘積較低，預測具有較小的電阻率尺寸效應。然而，在實際互連結構中，氮化鐺衢底層與鈷之間的界面散射會顯著增大鈷的電阻率。本文基于美國倫塞勒理工學院的研究，通過對Co/TiN多層薄膜的電子輸運測量，系統分析了TiN衢底層對鈷互連電阻率的影響機制。實驗中采用Xfilm埃利四探針?lè)阶鑳x對多層薄膜進行方塊電阻測量，獲得了不同鈷層厚度下的電阻率數據。

研究人員在超高真空直流磁控濺射系統中，以400°C的基底溫度在SiO?/Si(001)襯底上沉積Co/TiN多層薄膜。所有樣品的鈷總名義厚度保持為50 nm不變，TiN層厚度固定為1 nm，而單個鈷層厚度從50 nm變化至5 nm，對應的鈷層數量N從1增加到10。研究人員同時制備了一組單層鈷薄膜作為參照樣品，以區分界面散射與晶粒邊界散射的各自貢獻。多層薄膜的方塊電阻在空氣中293 K溫度下使用線性四探針測量，探針間距1.0 mm，彈簧加載探針尖。低溫測量在77 K下進行，將樣品和探針尖完全浸入液氮中。電阻率由測量的方塊電阻、薄膜厚度及相應的幾何校正因子計算得出。

圖1顯示了Co/TiN多層薄膜的X射線反射率曲線。N=1樣品的臨界角為2θ=0.51°，接近純鈷的理論值0.48°，厚度條紋表明鈷層厚度為55.2 nm，與名義值50 nm基本一致。隨著N增大，臨界角逐漸降低至0.32°，這歸因于多層薄膜中低密度TiN的體積分?jǐn)?shù)增大，以及鈷在每個TiN界面處重新成核導致的欠密度微觀結構。此外，厚度條紋隨N增大而逐漸模糊，N=7和10時已無法辨識，表明Co/TiN界面粗糙度隨N增大而增加。

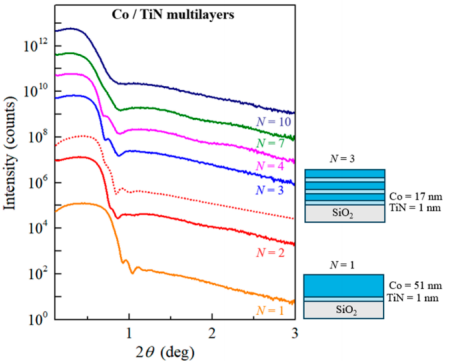

含N=1–10層鈷的Co/TiN多層薄膜的X射線反射率曲線

圖3顯示了Co/TiN多層薄膜的電阻率ρ與單個鈷層厚度dCo的關系。室溫下，電阻率仍dCo=5.1 nm時的36.6 μΩ·cm降低至dCo=51 nm時的14.4 μΩ·cm。77 K下電阻率同樣呈下降趨勢，從24.6降至6.9 μΩ·cm。所有多層薄膜的電阻率均遠高于鈷的塊體值，這歸因于電子在Co/TiN界面和晶界界面處的散射。研究人員采用經典的Fuchs–Sondheimer和Mayadas–Shatzkes模型對數據進行擬合，該模型同時考慮了表面散射和晶界界面散射的貢獻。

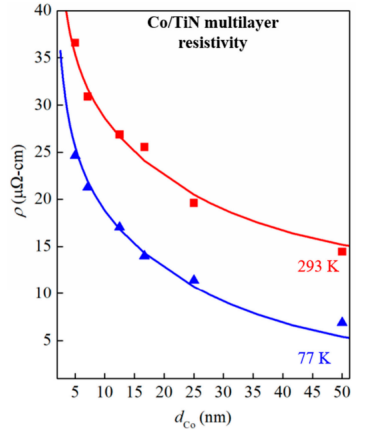

Co/TiN多層薄膜電阻率ρ與單個鈷層厚度dCo的關系，分別在77 K和293 K下測量

擬合結果表明，當dCo從50 nm減小到5 nm時，Co/TiN界面散射對室溫電阻率的貢獻從塊體散射的9%增加到88%。與此同時，晶界界面散射的貢獻從39%增加至154%。這說明TiN衢底層對鈷電阻率的影響不僅來自漫反射式的表面散射，還被鈷在Co/TiN界面處的重新成核所加劇——重新成核導致鈷晶粒細化，晶界界面散射貢獻大幅增加。

為進一步研究Co/TiN界面的影響，研究人員在Al?O?(0001)襯底上以600°C沉積了Co/TiN雙層和三層結構。X射線銜射分析顯示，當鈷沉積在TiN上時，其Co 0002銜射峰強度僅為直接沉積在Al?O?上的一半，表明鈷的結晶質量和0001擇優取向發生了降解。三層結構中，Co 0002峰強度進一步減弱至雙層的三分之一，并觀察到Co?Ti和Co?Ti合金相的銜射峰，證實了Co/TiN界面混合的發生。

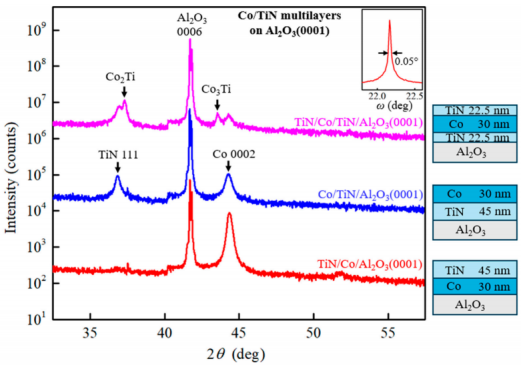

600°C下在Al?O?(0001)上沉積的Co/TiN雙層和三層結構的XRD θ–2θ圖譜

方塊電阻測量結果進一步印證了界面混合的影響。直接沉積在Al?O?上的30 nm鈷層方塊電阻為3.3 Ω/□，而沉積在TiN上的鈷層方塊電阻升高至8.0 Ω/□。通過并聯導體模型分析，沉積在TiN上的鈷層電阻率為22.7 μΩ·cm，是直接沉積在Al?O?上的9.8 μΩ·cm的2.3倍。三層結構的方塊電阻更是高達18.1 Ω/□，這歸因于兩個Co/TiN界面存在的混合層以及鈷層厚度的大幅減小。

本研究表明，TiN衢底層通過三個機制導致鈷互連電阻率大幅增加：漫反射式表面散射、界面混合與粗糙度、以及鈷在Co/TiN界面處的晶粒重新成核。對于電阻行業而言，這一研究揭示了薄膜互連結構中界面散射對整體電阻的顯著影響，對精確衡量薄膜方塊電阻提出了更高要求。在此類研究中，Xfilm埃利四探針?lè)阶鑳x可以精確測量多層薄膜的方塊電阻，為電阻率尺寸效應的定量分析提供可靠的原始數據。無論是室溫還是低溫環境下的測量，該儀器均能提供高精度的方塊電阻值，滿足半導體互連電阻表征的嚴格需求。

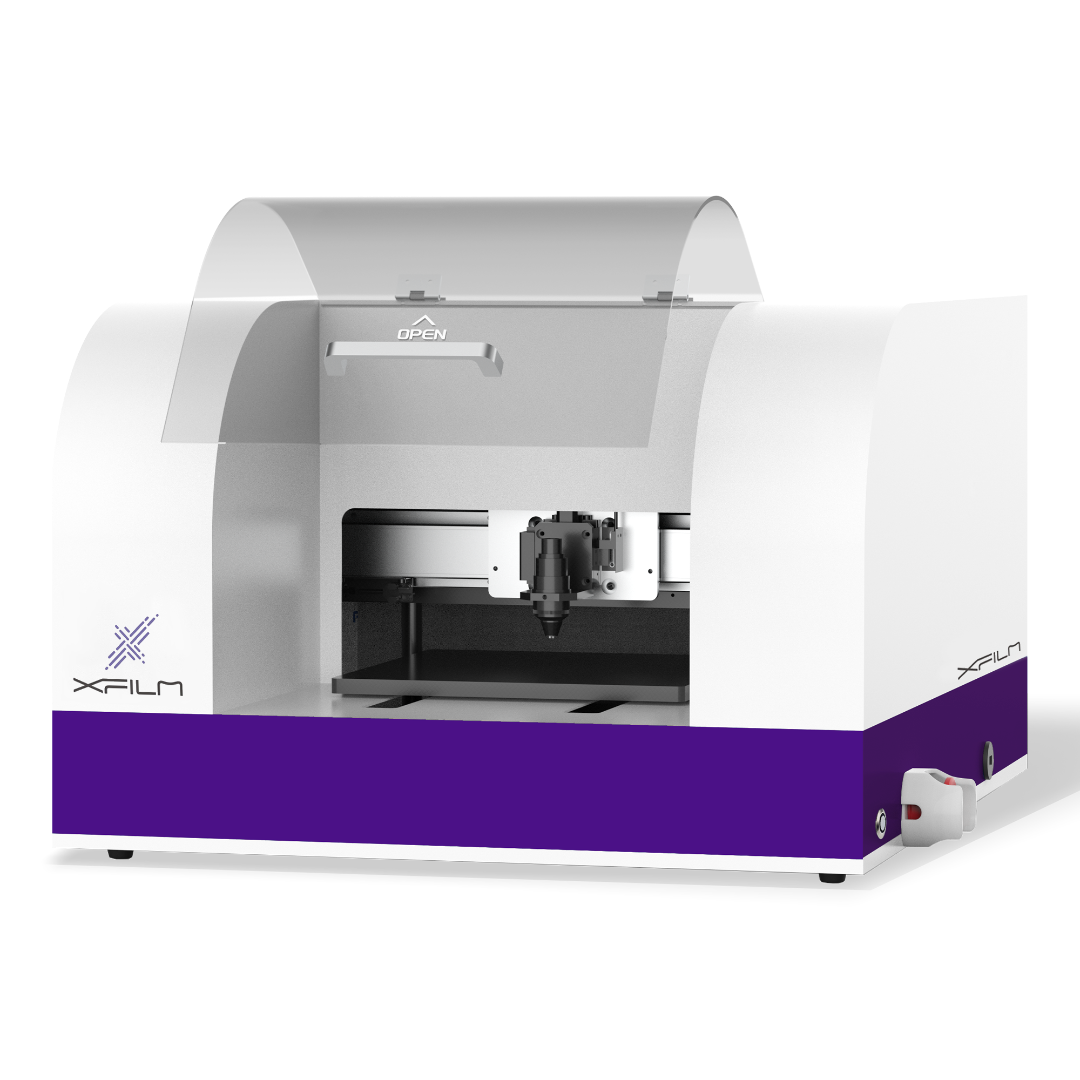

Xfilm埃利四探針?lè)阶鑳x用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。
