突破便攜電子供電三大核心痛點！SQ24340DED：寬壓輸入 + 超低壓差的五大核心優勢

作為設備供電的核心組件，電源管理芯片的穩壓、能效控制、安全防護能力直接決定終端產品的穩定性、能效水平與小型化程度。作為矽力杰核心合作代理商，佰祥電子本期為您深度解析 SQ24340DED 電源管理芯片。

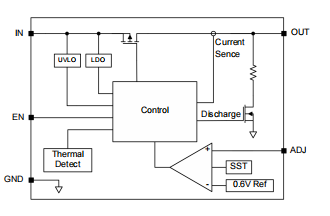

SQ24340DED 芯片核心功能框圖?

一、原生集成：一體化架構設計，適配便攜電子與寬壓供電需求

SQ24340DED 并非簡單的控制電路與功率器件的組合拼接，而是立足于便攜電子、電池供電、SMPS 后級穩壓全場景需求的一體化原生架構設計。芯片原生集成內部補償電路、邏輯使能控制模塊、輸出電壓可調反饋網絡、關斷放電電阻、輸出電流限制電路、熱關斷保護模塊、輸入欠壓鎖定模塊、低 ESR 陶瓷電容適配電路。在 DFN2×2-6 緊湊封裝內實現了高集成、低成本、高能效、高可靠性的四重平衡，完美適配電池供電應用、消費及便攜產品、SMPS 后級穩壓器的一站式解決方案。

SQ24340DED 典型應用電路圖

二、五大核心技術亮點，破解便攜電子設計痛點

SQ24340DED 擁有 2.5V 至 30V 的寬輸入電壓范圍，具備 150mA 的輸出電流能力，集成內部補償、邏輯使能、限流、熱關斷等核心功能，采用 DFN2×2-6 小型化封裝，室溫下輸出電壓精度可達 ±2%，壓差電壓低至 150mV@150mA，靜態電流與關斷電流處于超低水平。

亮點一：核心精準調控技術

室溫下輸出電壓精度達到 ±2%，具備優異的線性調整率與負載調整率，線性調整率低至 0.04%，負載調整率低至 0.25%，可通過 ADJ 引腳搭配電阻分壓實現輸出電壓可編程調節，精準滿足不同終端設備的穩壓供電需求。

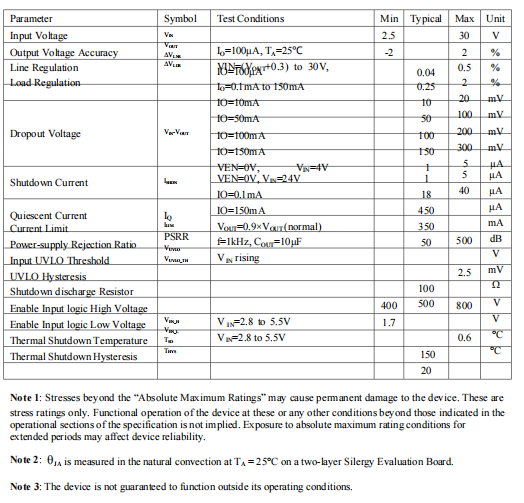

SQ24340DED 電氣特性關鍵參數表

亮點二：全工況高效運行控制

具備超低的壓差電壓，150mA 輸出時壓差僅 150mV，適配低 ESR 小型陶瓷電容實現穩定工作，寬輸入電壓范圍覆蓋 2.5V 到 30V，可兼容 USB、電池等多種供電輸入，全工況下保持穩定的穩壓輸出性能。

亮點三：輸出性能優化功能

擁有出色的負載與線性調整能力，1kHz 頻率下電源抑制比高達 50dB，輸出電流可穩定輸出至 150mA，關斷放電電阻可快速泄放輸出端電荷，提升設備啟停的輸出穩定性。

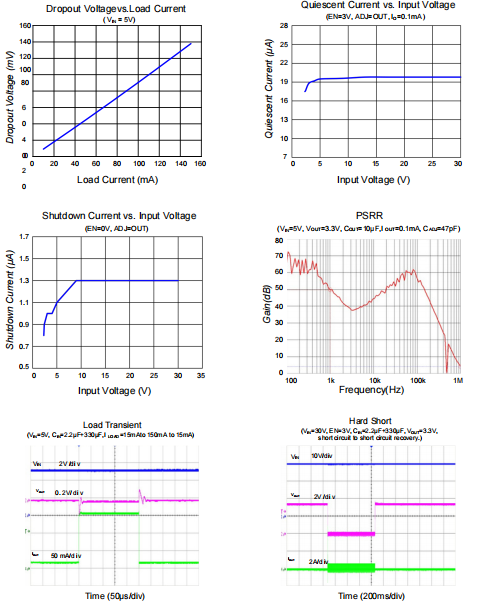

SQ24340DED 啟停特性波形圖?

亮點四：超低啟動與靜態功耗

關斷電流低至 18μA（VIN=24V），靜態電流處于超低水平，輕載下可通過大阻值反饋電阻降低功耗，輸入欠壓鎖定閾值為 2.5V，低電壓啟動即可正常工作，適配便攜設備低功耗需求。

亮點五：全維度硬件安全保護

集成輸出電流限制保護功能，限流閾值可達 500mA，內置熱關斷保護，關斷溫度為 150℃且具備 20℃遲滯，配備輸入欠壓鎖定保護，多重防護機制避免芯片過流、過熱、欠壓損壞。

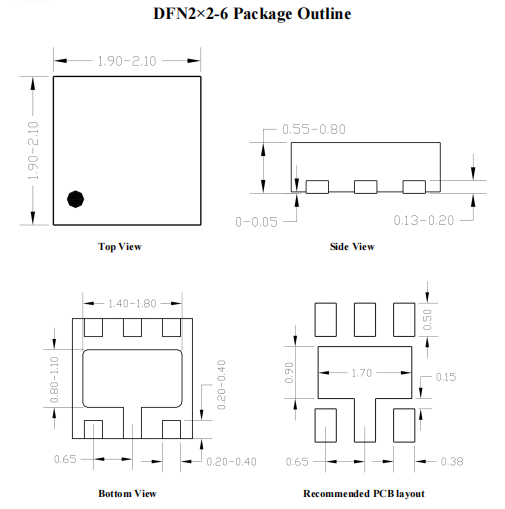

SQ24340DED 封裝外形尺寸圖

三、產品核心價值與定位

總體而言，SQ24340DED 絕非一款簡單的 “電源管理芯片”，而是矽力杰針對便攜電子、電池供電、SMPS 后級穩壓場景，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精準工程取舍，充分體現了矽力杰在電源管理芯片領域的深厚技術底蘊。該芯片適用于電池供電應用、消費及便攜產品、筆記本、智能手機、SMPS 后級穩壓器 / DC-DC 模塊等場景。作為矽力杰的核心合作代理商，佰祥電子不僅提供原裝正品的 SQ24340DED 全系列芯片，更將持續結合客戶的實際產品應用場景，提供從器件選型、原理圖評審、PCB Layout 指導到系統級 Debug 的全方位技術支持，助力您的便攜電子、智能終端產品在消費電子、移動電源領域?qū)崿F(xiàn)更高效、更可靠的落地。隨著便攜電子與智能設備向小型化、低功耗、寬壓適配方向發展，具備寬壓輸入、超低壓差、高精度穩壓的 LDO 芯片成為供電設計剛需，SQ24340DED 憑借小型化封裝與全場景適配能力，成為便攜設備供電選型的優選方案。
