一、同步DRAM概述
同步DRAM的存儲單元結構采用1T1C（單晶體管-單電容）的電路形式。這個基本單元由一只晶體管和一個電容組成：電容負責存儲電荷，有電荷代表“1”，無電荷代表“0”；晶體管則充當開關，在處理器需要讀取數據時導通，允許電荷流出。不過，同步DRAM在工藝層面進行了諸多優化，例如降低功耗、提升集成度，使得同等面積下可以容納更多存儲單元。

二、同步DRAM與傳統異步DRAM的對比
傳統異步DRAM（如FPM DRAM、EDO DRAM）沒有統一的時鐘信號，所有操作依賴于RAS、CAS、OE、WE等控制信號的電平持續時間及相互之間的時序關系。隨著CPU主頻提升，異步接口的信號延遲變得難以預測，容易形成性能瓶頸。而同步DRAM將所有動作對齊到時鐘邊沿，使得內存訪問與CPU流水線能夠“步伐一致”，大大降低了時序設計的復雜度，也因此成為現代計算機內存的事實標準。

三、同步DRAM的核心工作原理

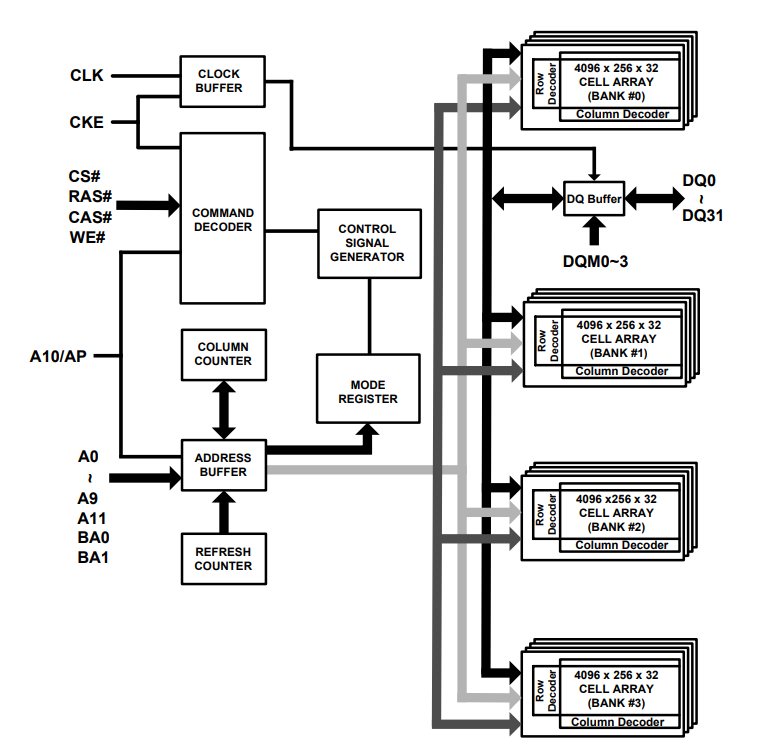

同步DRAM最顯著的特征是其所有輸入輸出信號都嚴格綁定在系統時鐘（CLK）的上升沿上。當CPU或內存控制器發起訪問請求時，地址、數據、控制命令等信號僅在時鐘上升沿被SDRAM內部電路鎖存；同樣，同步DRAM芯片輸出的數據也只在時鐘上升沿被送到數據總線上。這種設計使得內存操作不再像傳統異步DRAM那樣依賴多個控制信號的隨機電平組合，而是整個系統在統一節拍下高速運轉。

同步DRAM支持突發傳輸模式：只要給出起始地址和傳輸長度，芯片就會在連續多個時鐘周期內自動輸出后續地址的數據，無需重復發送地址和控制命令。同步DRAM這一特性充分利用了時鐘同步的優勢，尤其適合讀取或寫入大片連續數據塊（如從硬盤加載程序代碼），能顯著提高帶寬利用率。

四、同步DRAM相比傳統異步DRAM有哪些特點
1、高速度與高效率：由于與系統時鐘嚴格同步，同步DRAM消除了異步接口中常見的等待時間不確定性，可以流水線方式處理多個訪問請求。相比傳統快速頁面模式DRAM（FPM DRAM）或EDO DRAM，SDRAM在相同時鐘頻率下能實現數倍的傳輸速率。

2、低功耗與高集成度：現代同步DRAM采用了更精細的制造工藝（如CMOS制程優化），工作電壓不斷降低（從5V到3.3V乃至1.2V以下），功耗明顯優于早期DRAM產品。同時，更高的集成度使得單顆芯片容量可達數吉比特。

3、命令集簡化系統設計：基于命令的控制方式讓內存控制器設計更加標準化，操作系統和BIOS可以統一通過發送預定義的命令序列來驅動不同型號的SDRAM，提高了兼容性和開發效率。

4、廣泛的演進路線：同步DRAM衍生出了我們熟知的DDR SDRAM系列（Double Data Rate SDRAM）。DDR在同步時鐘的上升沿和下降沿各傳輸一次數據，從而在相同核心頻率下實現雙倍帶寬。從DDR1到DDR5，每一代都在提高數據預取位寬和速率。此外，早期的Rambus DRAM（RDRAM）也曾采用同步接口，但因成本過高逐漸被DDR取代。
