最近存儲芯片火到出圈，不管是AI服務器的HBM高帶寬內存、數據中心的企業級SSD，還是消費電子的高密度閃存，都在往更高容量、更快速度、更小體積沖刺。但行業里藏著一個扎心真相：存儲芯片性能越強，失效風險越高！據Yole Développement數據，68%的高端存儲芯片故障，都源于熱應力、機械振動導致的焊點開裂、芯片翹曲，直接讓產品良率損失35%，售后返修成本飆升50%。

我接觸過一家頭部存儲廠商，主打企業級NVMe SSD，前期為了壓縮成本，主控芯片和DRAM顆粒只做簡單焊接，沒使用底部填充膠。結果產品在數據中心7×24小時高負載運行、頻繁冷熱切換下，不到半年就批量出現掉盤、掉速、數據丟包問題。拆解后發現，芯片與PCB板熱膨脹系數差（CTE）引發的剪切應力，把細小焊點生生拉裂，部分芯片邊緣甚至出現明顯翹曲。后來全面導入專用底部填充膠，故障發生率直接降至0.3%以下，產品MTBF（平均無故障時間）提升8倍，順利通過車規級、工業級嚴苛認證。

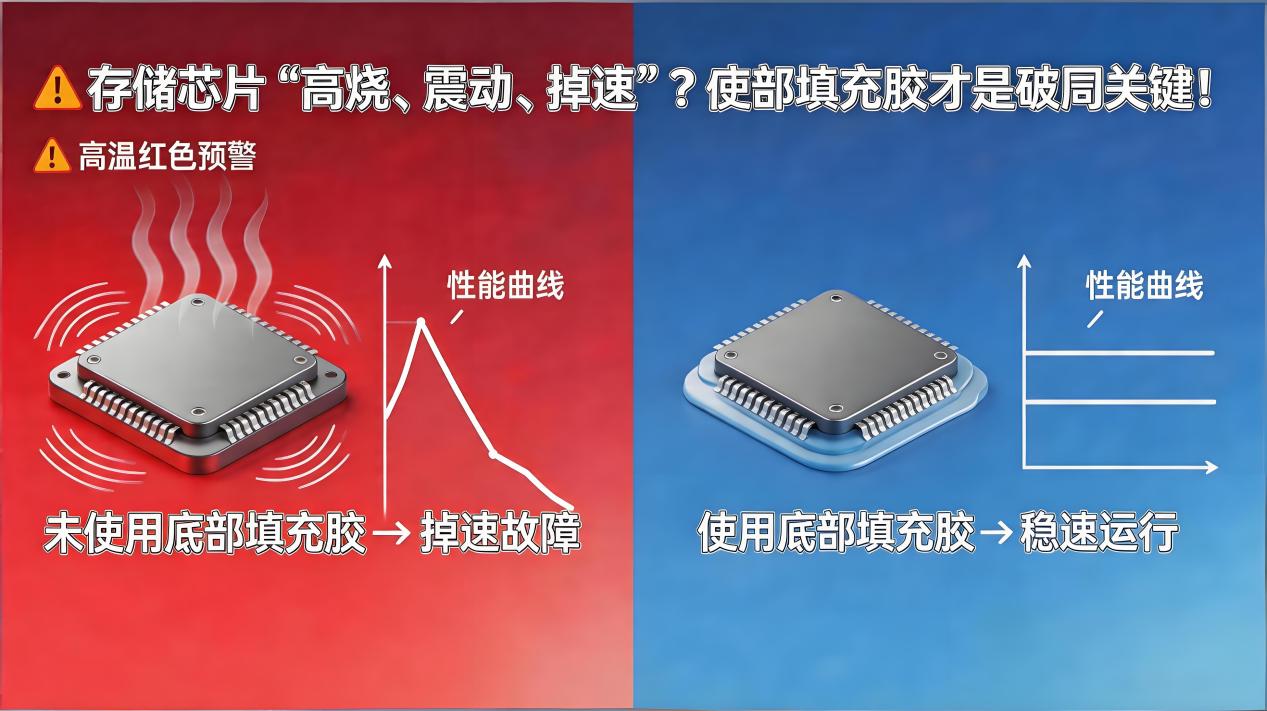

很多人覺得存儲芯片只要顆粒好、主控強就行，卻忽略了“封裝可靠性”這道生命線。今天就結合真實案例、硬核數據和實操方案，聊聊為什么存儲芯片必須用底部填充膠，以及它如何守住存儲產品的穩定性底線。

一、存儲芯片的3大“死亡威脅”，沒填充膠根本扛不住

存儲芯片的工作環境遠比普通芯片惡劣，三大核心痛點，每一個都能直接導致產品報廢，而底部填充膠是目前唯一能系統性解決的方案。

1. 熱應力撕裂：7×24小時發熱，焊點天天被“拉扯”

存儲芯片全速運行時，主控溫度可達85-125℃，待機時又驟降至室溫，反復冷熱循環下，硅芯片CTE約2.6ppm/℃，PCB基板CTE達15-20ppm/℃，兩者膨脹收縮速度差10倍以上。這種差異產生的剪切應力，會全部集中在BGA、CSP封裝的細小焊點上，長期下來焊點疲勞開裂，芯片直接失聯。

實測數據顯示：未填充的存儲主控芯片，經過1000次高低溫循環（-40℃至85℃）后，焊點開裂率高達72%；而使用低CTE底部填充膠后，開裂率直接降至2%以下。

2. 機械振動沖擊：移動、插拔、運輸，焊點隨時“松脫”

不管是服務器硬盤的震動、消費電子的跌落，還是車載存儲的顛簸，存儲芯片都要承受持續機械應力。尤其是HBM、多顆堆疊的存儲模組，芯片重量大、焊點密集，振動時應力集中，極易出現虛焊、脫焊。

某車載存儲廠商測試：未做底部填充的eMMC芯片，經過500小時振動測試后，38%出現焊點松動；用高韌性底部填充膠包裹焊點后，抗振動能力提升400%，連續2000小時測試無故障。

3. 微間隙填充難：高密度封裝下，傳統膠水根本“鉆不進去”

現在存儲芯片往3D堆疊、小間距凸點發展，BGA焊點間距縮至100μm以下，芯片與基板間隙≤50μm。傳統膠水粘度高、流動性差，不僅填不滿縫隙，還會殘留氣泡、溢膠短路，反而加劇失效。行業數據顯示，小間距存儲芯片用普通填充膠，空洞率超15%，直接導致信號干擾、散熱不暢。

二、存儲芯片專用底部填充膠：4大核心能力，筑牢可靠性防線

針對存儲芯片的嚴苛需求，專用底部填充膠不是普通膠水，而是集應力緩沖、微隙填充、導熱散熱、絕緣保護于一體的“隱形防護盾”，四大核心能力缺一不可。

1. 低CTE匹配：從源頭抵消熱脹冷縮差

通過高比例球形硅微粉（70-85%）改性配方，將填充膠CTE精準控制在12-18ppm/℃，完美銜接芯片與基板的熱膨脹系數。固化后形成均勻結構，把焊點集中的剪切應力，分散到整個芯片底部，徹底解決熱應力開裂問題。

實操建議：企業級、車載存儲選CTE≤15ppm/℃的產品；消費電子存儲選CTE≤20ppm/℃，兼顧成本與性能。

2. 超低粘度高流動：無縫填滿50μm微間隙

采用特種環氧樹脂體系，粘度低于0.5Pa·s，借助毛細作用，10-30秒內快速滲透至50μm以下微小間隙。無氣泡、無漏填、不溢膠，完美適配HBM、高密度BGA、CSP封裝的存儲芯片，空洞率控制在1%以內。

案例：某HBM存儲模組廠商，用普通填充膠時填充良率僅75%；換用超低粘度存儲專用膠后，良率提升至99.5%，產線效率提升30%。

3. 高韌性+高導熱：既抗振又散熱，雙重防護

• 高韌性：斷裂伸長率≥50%，邵氏硬度D55-D65，像“柔性鎧甲”一樣緩沖振動沖擊，跌落測試從1米提升至3米無損傷；
• 高導熱：導熱系數≥1.2W/m·K，快速傳導芯片熱量，降低芯片與基板溫差，從根源減少熱應力產生。

實操建議：AI服務器、數據中心存儲選導熱系數≥1.5W/m·K的產品；車載、工業存儲選耐溫-55℃至150℃的寬溫配方。

4. 優異電絕緣+耐老化：守護信號穩定，延長壽命

體積電阻率≥1×101?Ω·cm，防止焊點短路、信號干擾，保障存儲芯片高速傳輸穩定；同時耐濕熱、耐鹽霧、抗老化，通過2000小時冷熱沖擊、1000小時鹽霧測試，讓存儲產品壽命提升5-10倍。

三、存儲芯片底部填充膠：3大應用場景+實操方案

不同類型的存儲芯片，應用點位和選型邏輯不同，以下3大核心場景，覆蓋90%存儲產品需求，直接照著選就行。

1. 主控芯片（必選）：存儲系統的“心臟”防護

包括SSD主控、DRAM控制器、eMMC主控等，BGA封裝、焊點密集、發熱量大，是故障重災區。

實操方案：

• 選低CTE+高導熱+超快固化型號；
• 環繞芯片邊緣點膠，確保覆蓋所有焊點，膠層厚度0.2-0.3mm；
• 分段固化：60℃預熱10分鐘→120℃固化30分鐘，避免內應力。

2. 存儲顆粒（DRAM/Flash/NAND）：堆疊芯片的“穩定器”

多顆堆疊的存儲顆粒，間隙小、重量大、振動應力強，尤其HBM高帶寬內存，3D堆疊后對填充要求極高。

實操方案：

• 選超低粘度+高韌性+無氣泡型號，適配微間隙填充；
• 采用自動化點膠，控制膠量避免溢膠污染引腳；
• 固化后做翹曲測試，確保芯片平整度≤0.1mm。

3. 板級緩存/輔助芯片：細節決定整體穩定性

存儲模組上的緩存芯片、電源管理芯片、接口芯片，雖非核心，但失效會導致整機癱瘓，同樣需要填充防護。

實操方案：

• 選通用型高性價比底部填充膠；
• 點膠覆蓋焊點即可，簡化工藝、控制成本；
• 批量生產時優化點膠路徑，提升效率。

四、選對存儲底部填充膠，少走10年彎路

很多存儲廠商踩坑，不是不用填充膠，而是選不對、用不好。最后給大家3個實在建議，避開所有雷區：

1. 不盲目選高價，匹配場景最重要：消費電子選通用高性價比款；工業/車載選寬溫高可靠款；AI/HBM選超低CTE、高導熱高端款。
2. 工藝比膠水更關鍵：點膠前清潔助焊劑殘留，避免影響固化；控制膠量和厚度，杜絕溢膠、氣泡；嚴格按固化曲線操作，保證膠層性能。
3. 優先選國產專用型號：現在國產存儲底部填充膠已突破技術壁壘，在低CTE、高流動、高導熱上比肩國際品牌，價格低30%，交期更穩，適配本土存儲產線。

結語

存儲芯片的競爭，早已從“顆粒性能”進入“可靠性競爭”時代。一顆小小的底部填充膠，看似不起眼，卻是守護存儲芯片不熱裂、不震松、不掉速的核心關鍵。

不管是做消費電子、數據中心，還是車載、工業存儲，只有重視封裝可靠性，用對底部填充膠，才能讓產品在嚴苛環境下穩定運行，真正實現“高性能+長壽命”，在火爆的存儲市場站穩腳跟。

別讓小小的焊點失效，毀掉你辛辛苦苦打磨的存儲產品！選對專用底部填充膠，就是給存儲芯片裝上最穩妥的“安全鎖”。
