一塊板子管三個電機，選型時可以多看一眼。

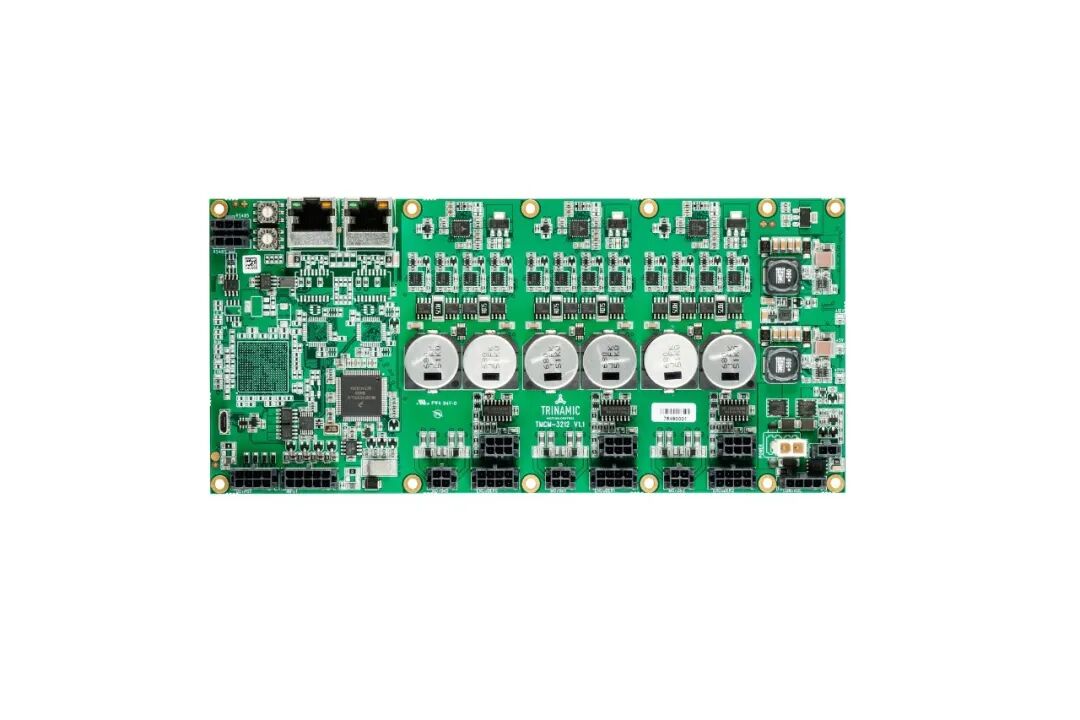

工程師做多軸方案時常面臨一個取舍：用三塊單軸驅動板，接線復雜、占空間、成本往上走；用集成方案又擔心單軸電流不夠、接口被閹割。Trinamic的TMCM-3212走的是中間路線——三軸集成，但每軸的電流、接口、保護功能都沒有縮水。以下參數均來自硬件手冊V1.1，我們直接看數據

01三軸硬指標+雙斜坡

單軸3A RMS在48V供電的集成板里屬于偏上的規格，比不少標稱2.5A的板子多了0.5A的電流裕量。256微步意味著每整步被切成256份，低速段抖動控制會更細膩。

雙斜坡到底指什么？這塊板的運動控制器支持兩種加減速模式：線性斜坡和SixPoint六段式斜坡。線性斜坡就是固定加速度，一段坡走到底，適合簡單定位。六段式斜坡把一次運動拆成加速段、勻速段、減速段各兩段，相當于在啟停兩端多加了緩沖節點。實際效果是：設備啟停時沖擊更小，高速段過渡更順，負載慣性大的場景不容易抖。比普通梯形加減速多4段可調節點，軌跡細膩程度高了一個檔次。

02每軸配齊編碼器和三限位

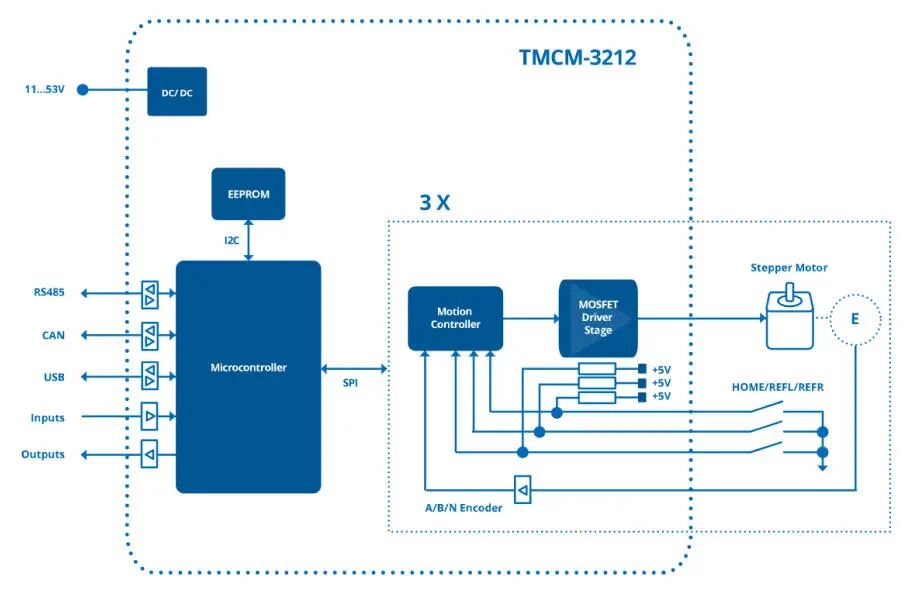

TMCM-3212給每個軸獨立配了：

1路差分編碼器接口（A/B/N，板載120Ω終端電阻）

3路開關輸入：HOME、左限位、右限位（內部5.6k上拉）

三軸算下來就是3個編碼器口+9個限位輸入。常見三軸方案通常只給一個編碼器口或限位需要外擴，TMCM-3212在接口數量上給得比較滿。做位置閉環校驗或多限位觸發的設備，省掉的是外擴模塊的成本和接線工時。

板上還帶4路模擬/數字輸入（0~10V，可直接接+24V信號）和4路開漏輸出（單路500mA，內置續流二極管），接繼電器不用再并二極管。RS485和CAN都是雙插座并聯，總線進出不用T型分支，拓撲比單插座規整。

03

內置技術：靜音、省電、防丟步

幾項功能都做在驅動芯片硬件層，TMCL指令直接調用：

StealthChop：低速段電壓斬波算法優化，電機噪音更低，適合實驗室或醫療設備。

CoolStep：輕載自動降電流，待機功耗比定電流方案實測低30%以上。

StallGuard2：通過電流波形檢測堵轉，省掉三個霍爾傳感器，每軸BOM成本約降兩美金。

DcStep：突加載荷自動調速防丟步，變負載工況多一層軟件保險。

制動斬波器也做在板內，電機減速反充時自動泄放母線電壓，不用外掛制動模塊。供電嚴禁超53V，斬波器是最后一道防線。

04

適用場景與選型參考

凡是三軸聯動、對空間敏感、需要編碼器防丟步的應用都可納入備選：

l三軸點膠、焊接、檢測平臺

l實驗室移液工作站、樣品處理臂

l醫療體外診斷設備

l閥門調節、分揀、糾偏機構

憑借出色的平滑運動性能和高可靠性，TMCM-3212 廣泛應用于對運動精度和穩定性要求較高的設備：半導體檢測與搬運設備、實驗室自動化分析儀器、醫療診斷與治療設備、3D 打印與數控雕刻機、包裝貼標生產線、小型工業機械手、精密點膠設備等。
