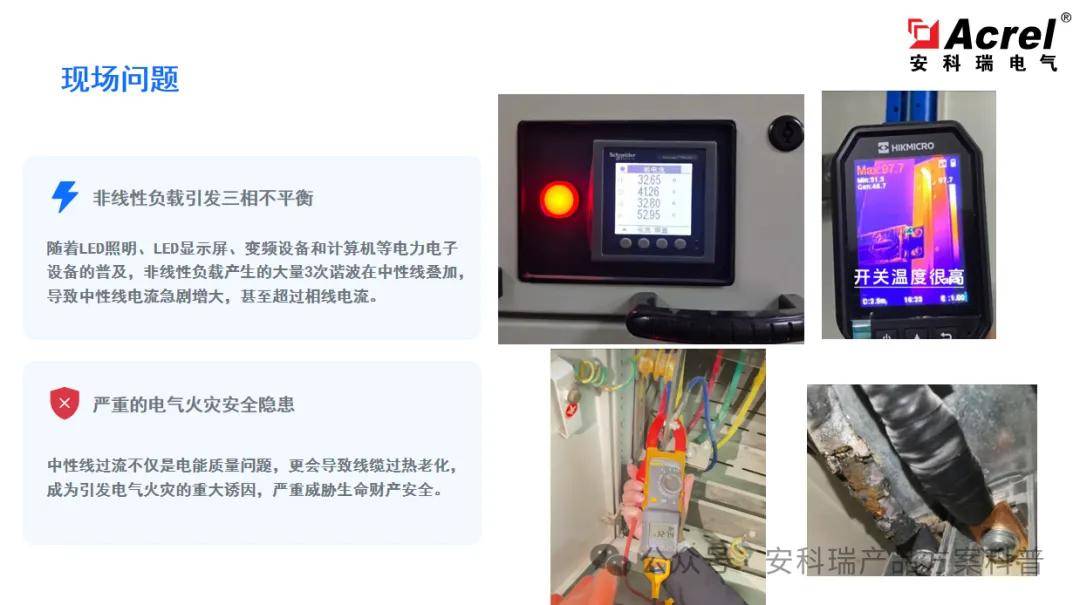

一、中線過流的危害

中線過流所引發的安全與效能問題不容忽視：

（1）線路過熱致絕緣老化，引發火災隱患。 當N線中流經的電流過大時，線路因電阻作用產生大量熱量，持續高溫加速線路絕緣材料老化，甚至導致絕緣層熔化，進而引發短路事故。

（2）電氣設備受損，三相電壓失衡加劇。 不平衡電流在N線上產生的電壓降進一步加劇三相電壓不平衡，導致部分設備電壓異常，影響設備整體性能與穩定運行。

（3）保護裝置誤動頻發，供電可靠性降低。 N線過流可能觸發剩余電流動作保護器等保護裝置的誤動作，造成供電中斷。

（4）計量準確性受擾，造成經濟損失。 在三相四線制計量系統中，N線電流異常會干擾電能表計量精度，導致計量結果出現偏差。

（5）觸電風險增加。 N線電流過大可能導致其中性點電位異常升高，當人體接觸與N線連接的設備外殼時，存在觸電危險。

（6）能源浪費與效率降低。 諧波電流在電纜和變壓器中流動并轉化為熱能消耗，這部分能量損耗是純粹的浪費。諧波還會加劇“集膚效應”和“鄰近效應”，使電纜有效載流面積減小、等效電阻增大，進一步放大線損，并迫使變壓器降容使用。

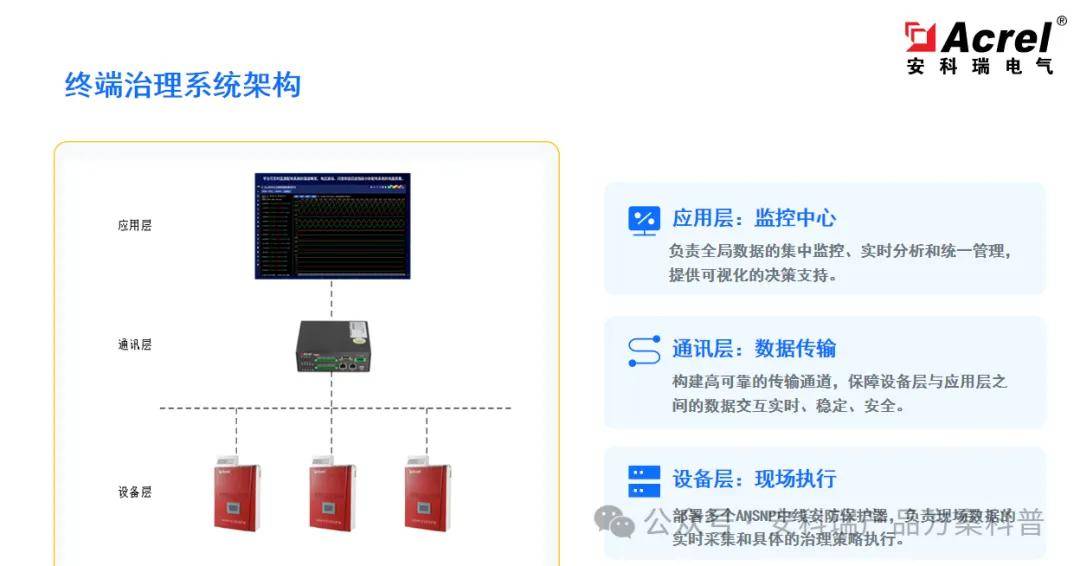

二、安科瑞ANSNP中線安防保護器解決方案

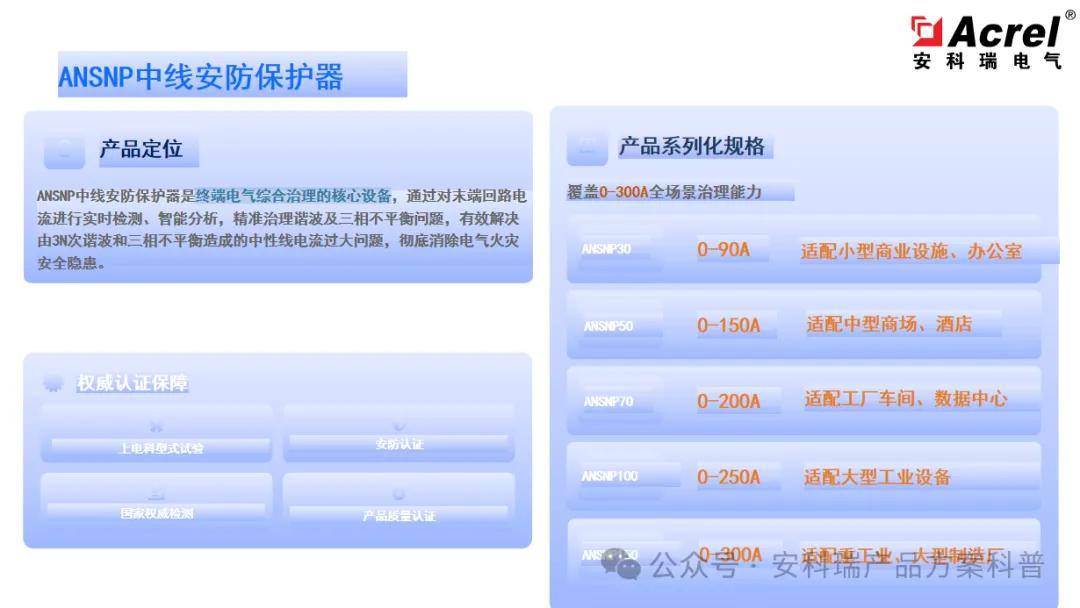

2.1 產品定位

安科瑞作為《電氣火災監控系統 第6部分：抑制諧波式電氣火災監控裝置》國家標準起草單位之一，依托深厚技術積累推出ANSNP中線安防保護器，集諧波治理、中性線過流抑制、三相不平衡調節、智能監測、遠程運維于一體，一站式解決終端配電三大頑疾。

2.2 工作原理

ANSNP系列中線安防保護器并聯在含諧波負載的低壓配電系統中，能夠?qū)討B(tài)變化的諧波電流進行快速實時的跟蹤和補償。其核心工作原理可概括為“實時檢測—指令計算—反向補償”三個環節：

① 檢測環節：通過高精度電流互感器實時采集系統中性線電流信號，獲取包含基波和各次諧波的完整波形信息。

② 運算環節：采用高速DSP數字信號處理器與FPGA芯片，運用快速傅里葉變換（FFT）算法對采集信號進行頻譜分析，瞬時分離出3次、5次、7次等各次諧波分量，并與預設的安全閾值進行比較，生成補償電流指令。

③ 執行環節：基于三電平拓撲結構的功率變換電路，利用進口IGBT高頻開關特性，產生與檢測到的諧波電流幅值相等、相位相反的補償電流，注入中性線，從而抵消原有的超標電流。

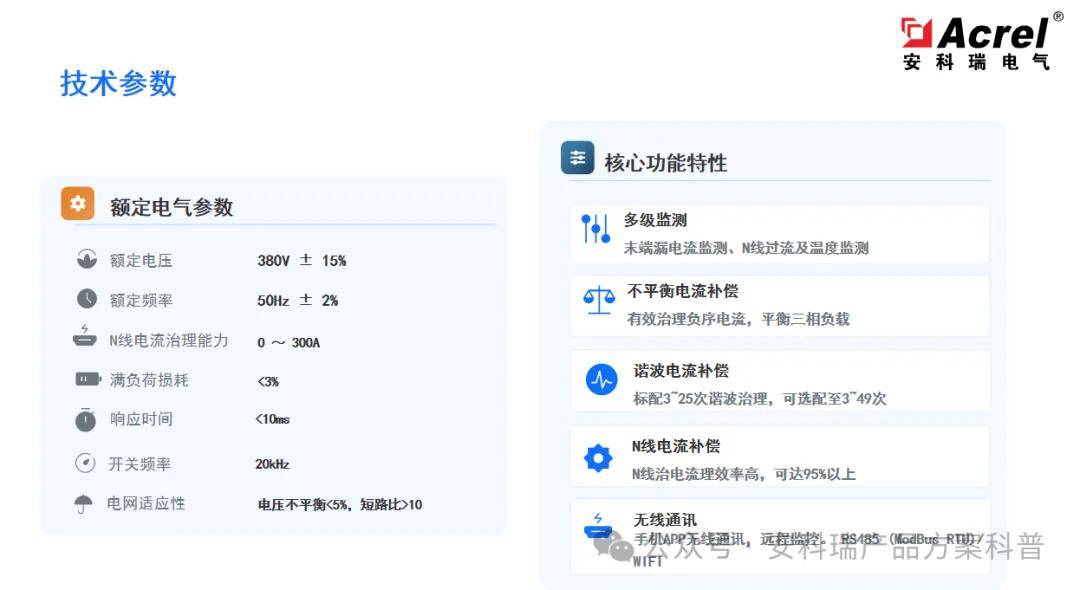

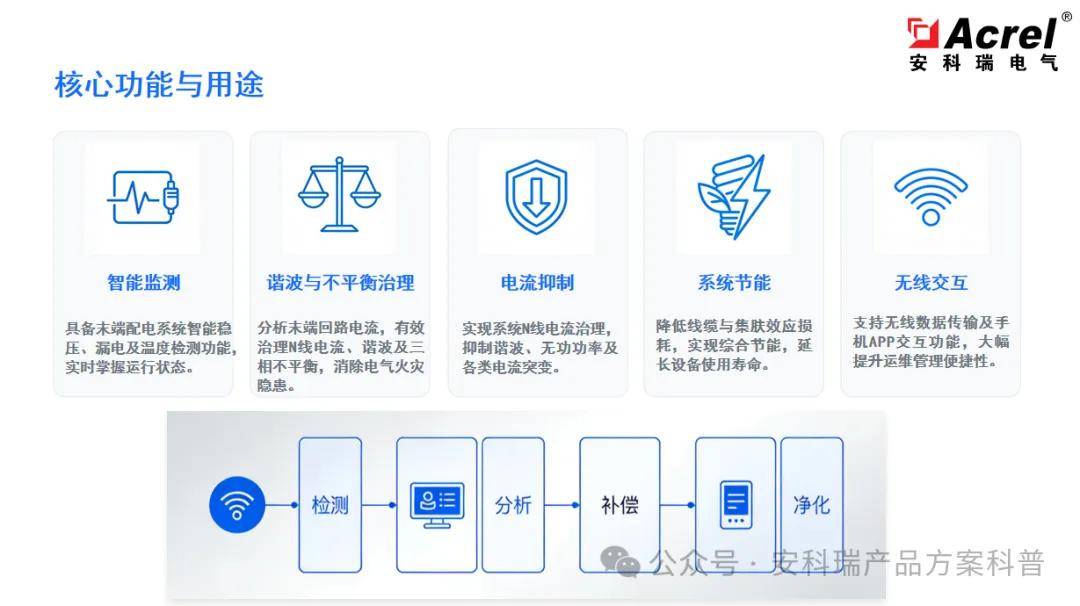

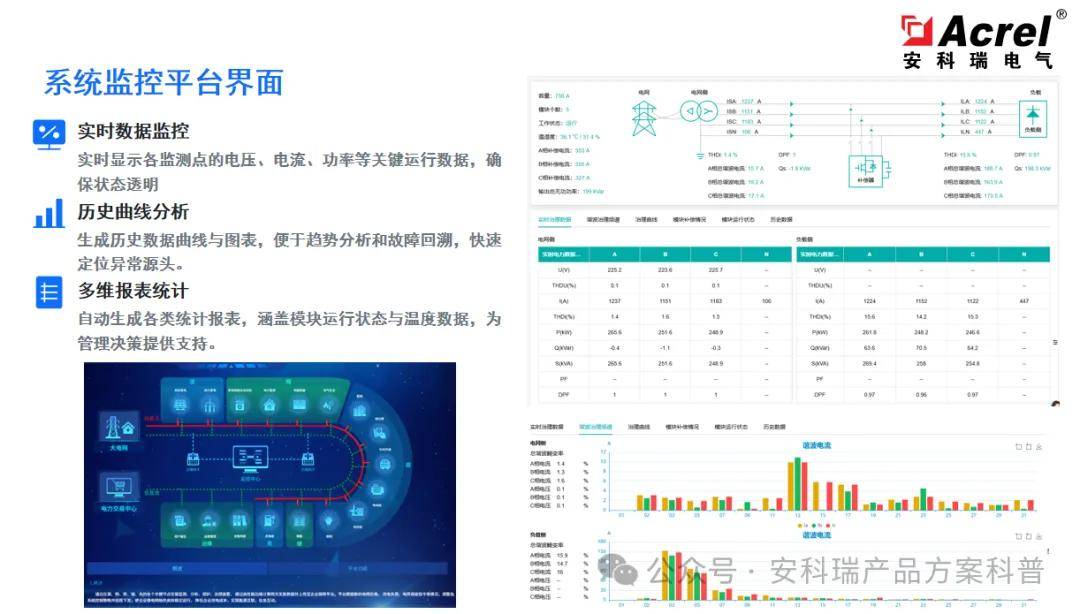

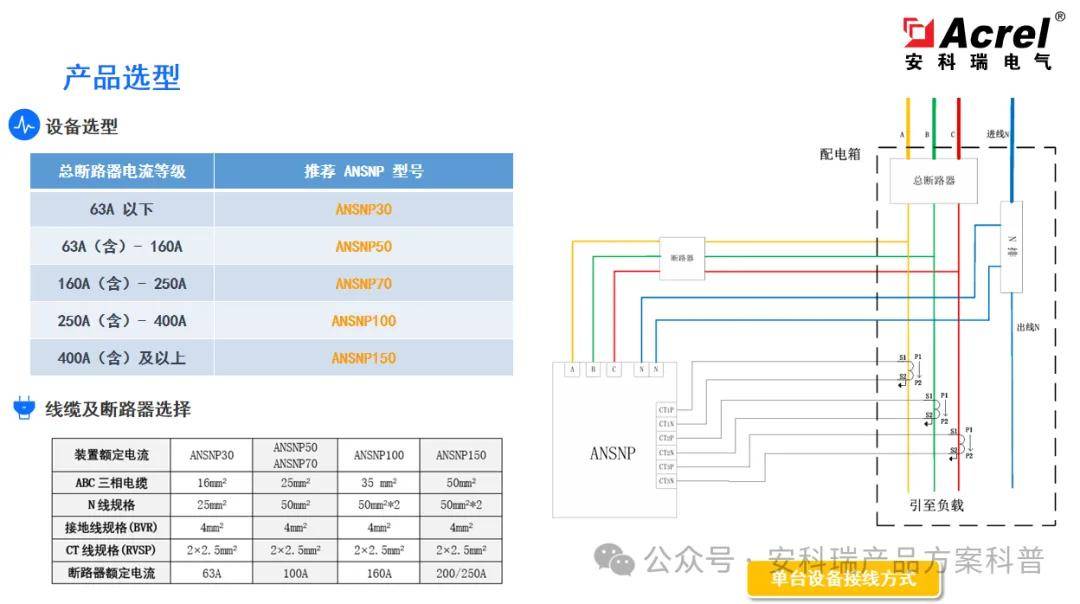

2.3 核心技術能力

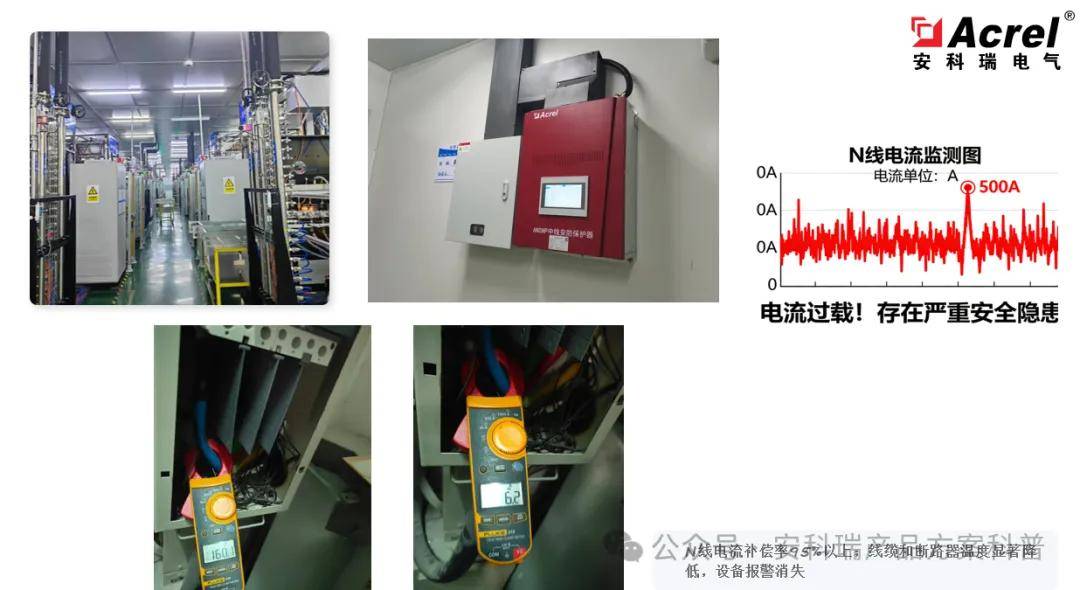

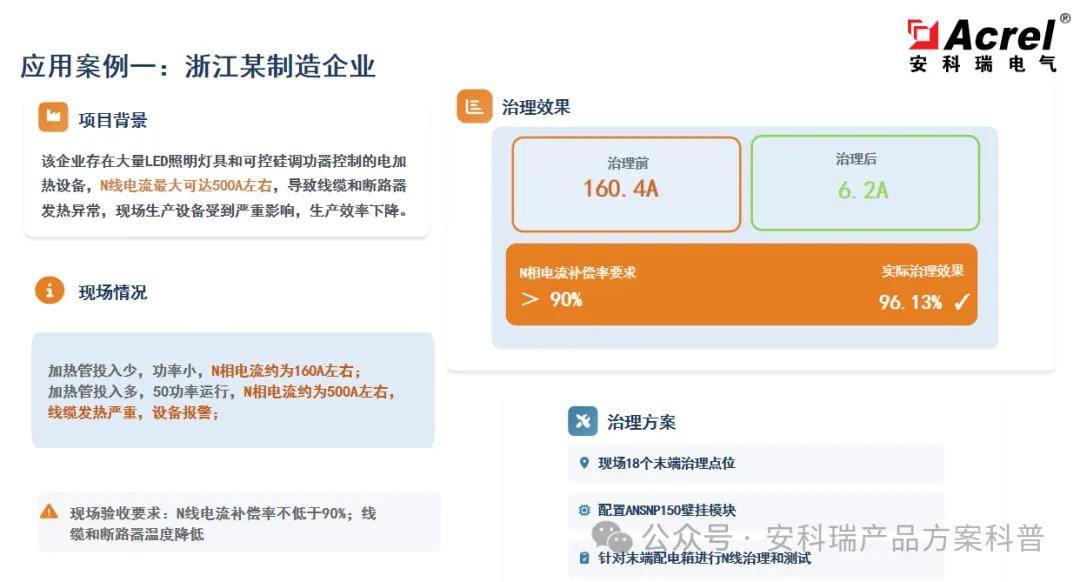

三、行業應用案例
