第27章

GPT——通用PWM定時器

27.1

PWM簡介

PWM的全稱是脈沖寬度調制（Pulse Width Modulation），簡稱脈寬調制，通俗的講就是調節脈沖的寬度。其原理是通過將有效的電信號分散成離散形式從而來降低電信號所傳遞的平均功率，根據面積等效法則，可以通過對改變脈沖的時間寬度，來等效地獲得所需要合成的相應幅值和頻率的波形。PWM 有著非常廣泛的應用，比如直流電機控制、開關電源、逆變器等等。

PWM波形的基本信息如下圖所示。

點擊可查看大圖

脈沖周期（T）：單位是時間，如納秒、微秒、毫秒等。

脈沖頻率：單位是赫茲（Hz）、千赫茲（KHz）等。頻率與脈沖周期成倒數關系，f=1/T。

脈沖寬度（W）：簡稱“脈寬”，一般指脈沖中高電平持續的時間。單位是時間。

占空比（D）：脈寬除以脈沖周期的值。

以上各信息之間的關系滿足下列公式：

點擊可查看大圖

27.2

GPT簡介

通用PWM定時器（GPT，General PWM Timer）是瑞薩RA MCU的其中一種32/16位的定時器外設。在GPT當中，可分為GPT32和GPT16，它們最主要的區別是計數器的不同。GPT32是32位的定時器，包含的計數器是32位的，所能計數的范圍為：0~0xFFFF_FFFF；而GPT16是16位的定時器，包含的計數器是16位的，所能計數的范圍為：0~0xFFFF。

定時器（Timer）最基本的功能就是定時，比如定時發送串口數據、定時采集AD數據、定時觸發中斷處理其它事務等等。如果把定時器與GPIO引腳結合起來使用的話可以實現更加豐富的功能，可以對輸入信號進行計數，可以測量輸入信號的脈沖寬度，可以輸出單個脈沖、PWM等波形，等等。通過定時器生成PWM波形信號來控制電機狀態是工業控制的普遍方法。

GPT模塊可用于計數事件、測量外部輸入信號、作為通用計時器并產生周期性中斷、以及輸出周期性或PWM信號到GTIOC引腳。GPT也可用于輸出單個脈沖，但是注意這是通過軟件來實現的，GPT硬件本身不支持輸出單個脈沖（One-Shot）功能。當使用單個脈沖（One-Shot）模式時，必須要開啟中斷，計時器需要在脈沖周期結束后在ISR中斷服務函數中被停止。

瑞薩RA MCU的不同型號之間可能擁有不同數量的GPT定時器，例如：

野火啟明6M5開發板板載的RA6M5芯片擁有共10個GPT定時器（即10個通道），其中包括4個32位GPT定時器（GPT32n (n=0~3)）和6個16位GPT定時器（GPT16m (m=4~9)）。

野火啟明4M2開發板板載的RA4M2芯片擁有共8個GPT定時器（即8個通道），其中包括4個32位GPT定時器（GPT32n (n=0~3)）和4個16位GPT定時器（GPT16m (m=4~7)）。

野火啟明2L1開發板板載的RA2L1芯片擁有共10個GPT定時器（即10個通道），其中包括4個32位GPT定時器（GPT32n (n=0~3)）和6個16位GPT定時器（GPT16m (m=4~9)）。

RA6M5/RA2L1的GPT定時器通道與模塊名如下圖所示：

點擊可查看大圖

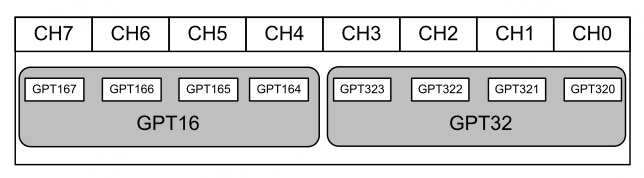

RA4M2的GPT定時器通道與模塊名如下圖所示：

點擊可查看大圖

以 RA6M5 為例，GPT 定時器的詳細功能參數如下表所示：

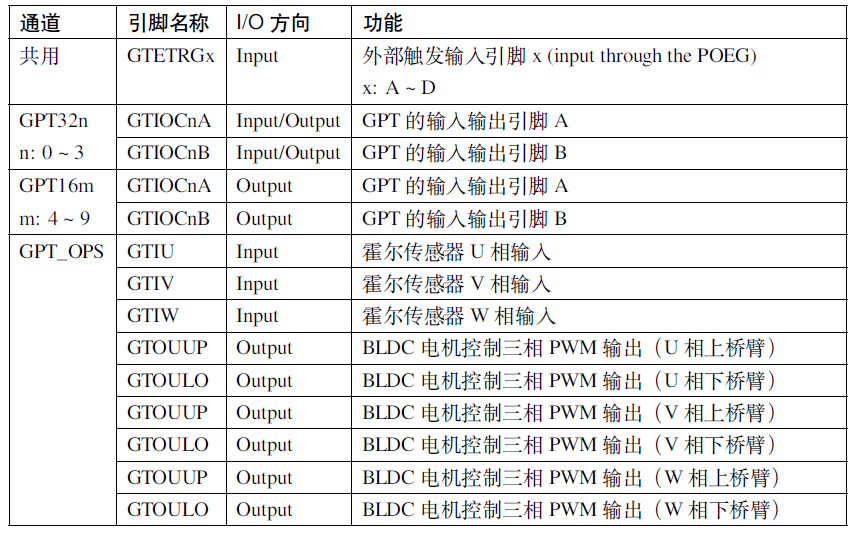

以RA6M5為例，GPT的I/O引腳及其功能用途如下表所示：

點擊可查看大圖

27.3

GPT的框圖分析

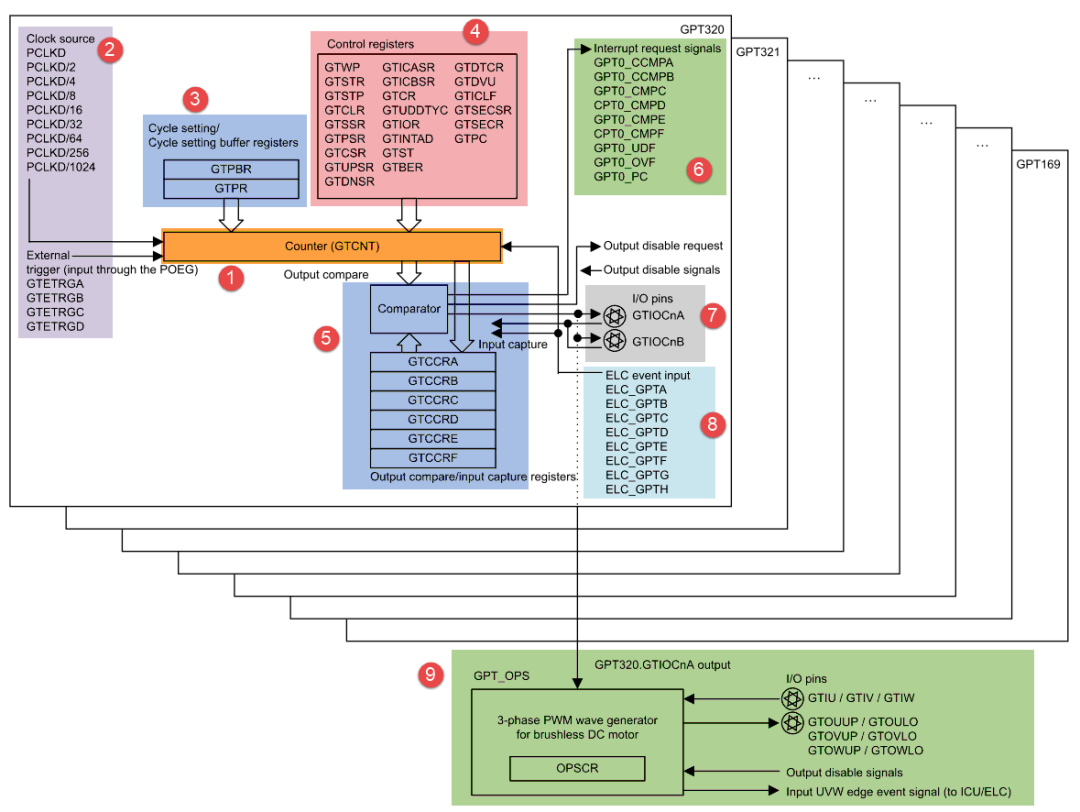

如下圖所示，為RA6M5芯片GPT外設模塊的結構框圖：

點擊可查看大圖

27.3.1

計數器

見圖中標注①處。

GTCNT是GPT定時器模塊內部的計數器，實際上，計數器是實現定時器外設的各種功能的基礎。因此，了解計數器的規格和功能非常重要。

對于RA6M5，共有10個GPT定時器（GPT0~9），而GPT又分為GPT32和GPT16。GPT32有4個（GPT0~3），計數器為32bit，在上圖中用GPT320~GPT323來表示；而GPT16有6個（GPT4~9），計數器為16bit，在上圖中用GPT164~GPT169來表示。

GPT的計數器支持遞增計數，遞減計數和遞增/遞減計數（即遞增與遞減計數輪流進行）。

27.3.2

時鐘輸入

見圖中標注②處。

GPT定時器的時鐘輸入可以選擇內部的PCLKD分頻后輸入或者選擇通過GTETRGn引腳輸入外部時鐘。這兩類中只能選擇一個，若選擇外部時鐘輸入則定時器不能對內部時鐘輸入進行計數。

PCLKD/n（n=1/2/4/8/16/32/64/256/1024）

GTETRGA，GTETRGB，GTETRGC, GTETRGD（通過POEG）

注

PCLKD/1表示的是不分頻。

27.3.3

周期設置和周期設置緩沖寄存器

見圖中標注③處。

GTPR周期設置寄存器是一個可讀寫的寄存器，用戶可通過該寄存器設置計數器GTCNT的最大計數值，計數超過該值就會溢出，因此該值決定了計數器的計數周期。GTPR的有效大小與GTCNT（16位或32 位）相同。如果GTPR的有效大小為16位，則用戶讀取其高16位始終為0，并且其高16位的寫入作會被忽略。

GTPBR周期設置緩沖寄存器同樣也是一個可讀寫的寄存器，用作GTPR的緩沖寄存器，GPT計數器每計數溢出一次，就會將GTPBR的值寫入GTPR。GTPBR的有效大小也與GTCNT（16位或32位）相同。如果GTPBR的有效大小為16位，則用戶讀取其高16位始終為0，并且其高16位的寫入作會被忽略。

27.3.4

控制寄存器

見圖中標注④處。

這部分的寄存器較多、也較復雜，它們都屬于用于控制定時器功能的寄存器。

27.3.5

比較器和比較/輸入捕獲寄存器

見圖中標注⑤處。

這部分包含一個比較器和6個GTCCRx寄存器（x= A，B，C，D，E，F(xiàn)）。這6個GTCCRx寄存器的功能并不完全相同：

GTCCRA和GTCCRB是用于輸出比較和輸入捕捉的寄存器。

GTCCRC和GTCCRE可用作比較匹配寄存器，也可以分別作為GTCCRA和GTCCRB 的緩沖寄存器（構成GTCCRA和GTCCRB 的單緩沖寄存器）。

GTCCRD和GTCCRF可用作比較匹配寄存器，也可以分別作為GTCCRC和GTCCRE 的緩沖寄存器（構成GTCCRA和GTCCRB 的雙緩沖寄存器：即GTCCRC和GTCCRD 作為GTCCRA的雙緩沖，GTCCRE和GTCCRF作為GTCCRB的雙緩沖）。

比如，在普通的PWM輸出模式下，比較器將計數器GTCNT與GTCCRA和GTCCRB進行比較，若匹配（比較結果相等），則根據GTIOR（General PWM Timer I/O Control Register）寄存器的GTIOA[4:0] 和GTIOB[4:0]的配置來切換GTIOCA和GTIOCB的輸出電平?？梢詫TIOCA和GTIOCB切換為低電平、高電平、或者反轉電平。

27.3.6

中斷請求信號

見圖中標注⑥處。

圖中顯示的是GPT0的中斷請求信號，中斷請求信號用于產生中斷、或者通過ELC鏈接到其他模塊。

GPT提供以下中斷源：

GTCCR輸入捕捉/比較匹配

GTCNT計數器上溢（超出GTPR設置的值）/下溢

周期計數功能完成

每個中斷源都有自己的狀態標志。當一個中斷源信號產生時，相關的狀態標志會被硬件自動設置為1。狀態標志可以通過寫入0來清除。需要注意的是，如果標志設置和標志清除同時發生，標志清除優先于標志設置。

27.3.7

IO輸入輸出引腳

見圖中標注⑦處。

GTIOCnA和GTIOCnB是GPT的IO輸入輸出引腳，用于信號輸出和輸入捕獲。它們還配備了噪聲濾波器（Noise Filter），噪聲濾波器以采樣時鐘對輸入信號進行采樣，并去除長度小于3個采樣周期的脈沖。用戶可設置是否啟用噪聲濾波器。

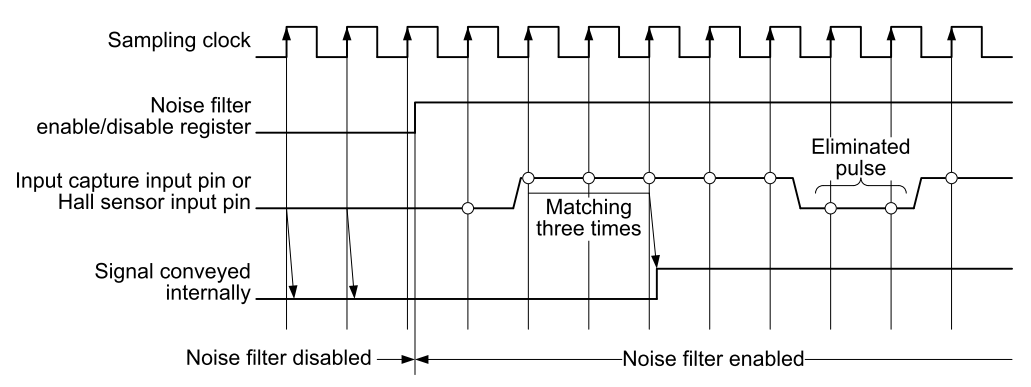

噪聲濾波器功能的時序圖如下所示：

27.3.8

ELC事件輸入

見圖中標注⑧處。

GPT可以執行以下操作以響應最多8個來自ELC的事件信號輸入：

開始計數，停止計數，清除計數

遞增計數，遞減計數

進行一次輸入捕獲

27.3.9

輸出相位切換

見圖中標注⑨處。

輸出相位切換（GPT_OPS）功能通過輸出相位切換控制寄存器（OPSCR）進行控制，用于實現輕松控制無刷直流電機運行的功能。圖中的三相PWM波形生成器接收來自比較器的GPT320.GTIOC0A的PWM 信號輸入后，輸出三相PWM用于驅動直流無刷電機。

注：

GPT_OPS功能在RA6M5中只有一個，并不是每個GPT定時器都對應有一個，也就是說通過該功能只能輕松控制一個直流無刷電機。
