本文介紹了影響晶體管飽和電流的各項因素。

在芯片性能的比拼中，有一個參數幾乎成了晶體管速度的代名詞——飽和電流(IdSAT)。它衡量的是晶體管完全導通時，從漏極流向源極的最大電流。IdSAT越大，邏輯門的翻轉就越快，芯片的主頻就越高。那么，這個決定芯片“馬力”的關鍵參數，究竟被哪些制造工藝所左右?我們從最基本的物理公式出發，一層層拆解。

一、IdSAT的“第一性原理”公式

對于先進工藝中的短溝道晶體管，飽和電流可以用一個簡化的模型來描述：

IdSAT = (1/2) × μ × Cox × (W/L) × (Vgs - Vth)^2

其中，μ是載流子遷移率，Cox是柵氧化層電容，W是溝道寬度，L是溝道長度，Vgs是柵源電壓，Vth是閾值電壓。從這個公式可以清晰地看到，提升IdSAT無非兩條路：要么增大公式中的“正面因子”(μ、Cox、W/L、Vgs-Vth)，要么縮小溝道長度L。而芯片制造中的每一道關鍵工藝，都在精準地調控這些因子。

二、柵氧化層厚度：電容的“放大器”

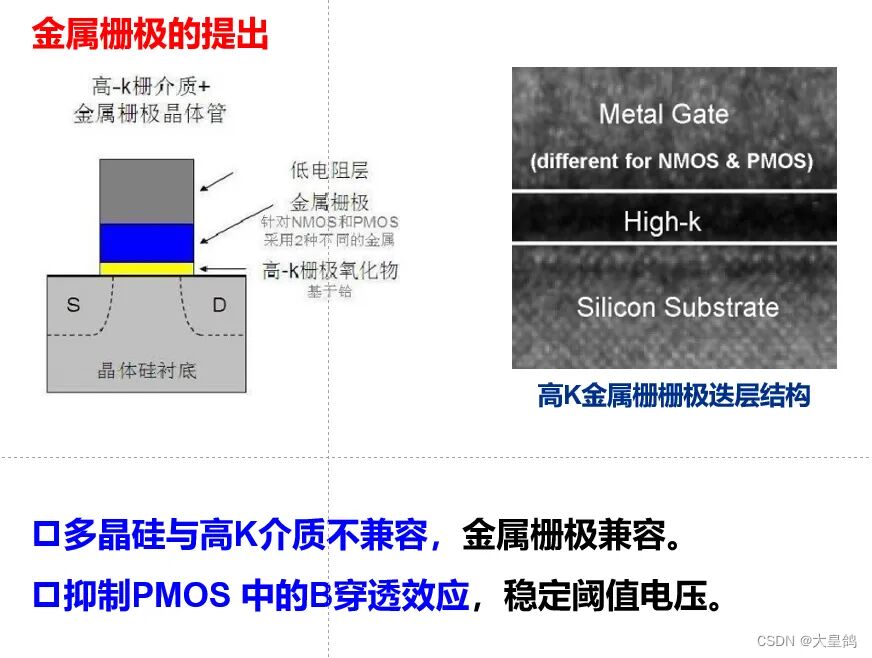

柵氧化層電容Cox = εox / Tox，其中εox是介電常數，Tox是氧化層物理厚度。Tox越薄，Cox越大，IdSAT就越高。這也是為什么工藝節點不斷追求更薄的柵氧——從90納米的1.4納米到5納米的0.7納米左右。但Tox不能無限減薄，否則量子隧穿導致的柵極漏電會急劇增加。因此在先進節點，工程師用高介電常數材料(如HfO?)替代SiO?，在保持較大物理厚度的同時實現更小的等效氧化層厚度，兼顧低漏電和高Cox。

三、離子注入與閾值電壓：開關的“門檻”

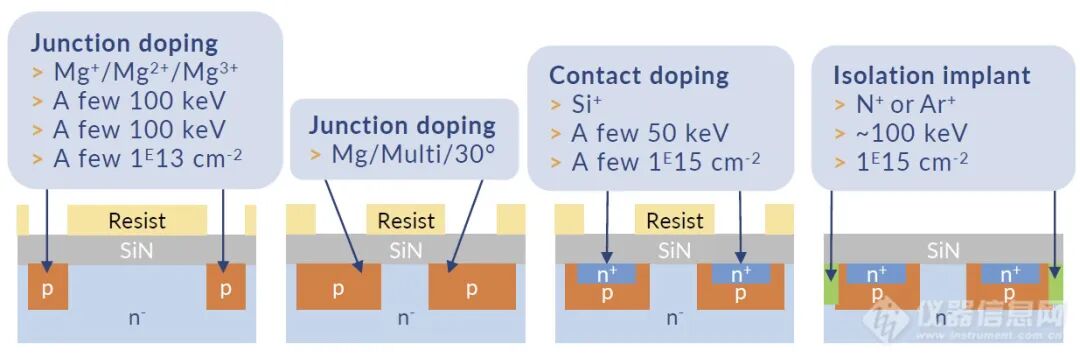

閾值電壓Vth是晶體管從關到開的臨界柵壓。為了讓晶體管在低壓下快速開啟，我們希望Vth盡可能低。但Vth過低會導致關態漏電激增。Vth主要由溝道離子注入劑量決定：注入的摻雜濃度越高，Vth越大。工程師通過精確控制注入能量和劑量，將Vth設定在一個最優值(通常0.2-0.4V)。此外，柵極材料的功函數也直接影響Vth。傳統多晶硅柵的功函數固定，而金屬柵極可以通過選擇不同功函數的金屬(如TiN、TaN等)來精細調節Vth，實現多閾值電壓設計，滿足不同電路對速度和功耗的差異化需求。

四、源漏間距與溝道長度：電子奔跑的“賽道”

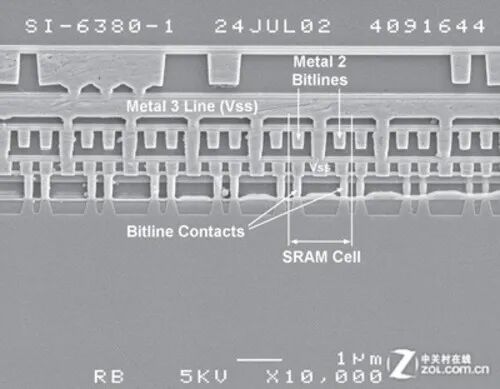

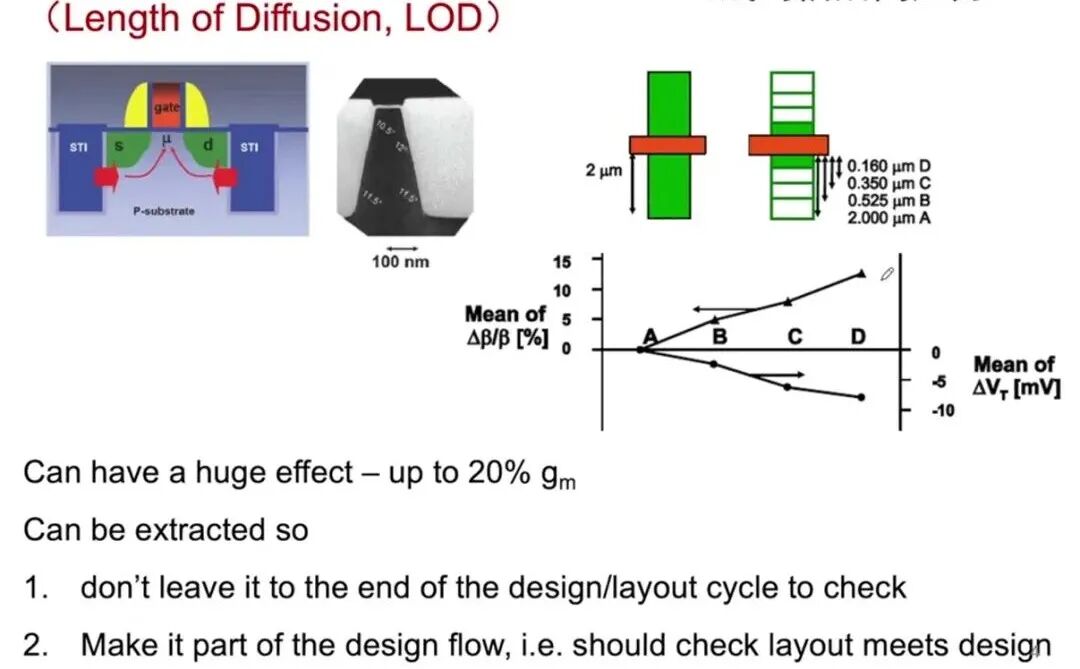

公式中的溝道長度L，是源極和漏極之間的距離。L越短，IdSAT越大，因?yàn)殡娮优芡赀@段路程的時間更短。這正是摩爾定律的核心——不斷縮小晶體管尺寸。但L縮短會引發短溝道效應，導致Vth下降、漏電增加。為了抑制短溝道效應，源漏結深必須做得極淺，這就是所謂的“源漏cell pitch”縮小的含義。此外，抬升源漏技術通過在淺結上外延高摻雜硅層，降低接觸電阻，從而進一步提升實際IdSAT。

五、遷移率：載流子的“速度極限”

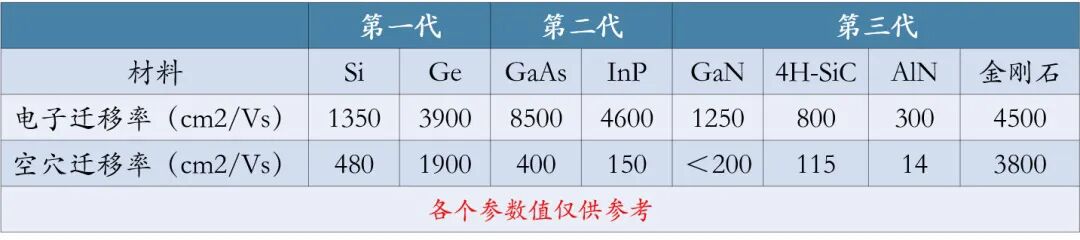

遷移率μ反映了電子或空穴在電場下的平均漂移速度。μ越高，IdSAT越大。應變硅技術通過外延鍺硅或碳化硅，在溝道中引入應力，改變硅的能帶結構，從而顯著提高遷移率。PMOS采用壓應力提升空穴遷移率，NMOS采用張應力提升電子遷移率。遷移率的提升是“免費”的——不增加功耗，不增大面積，直接提高性能。

六、其他關鍵工藝：接觸電阻與寄生效應

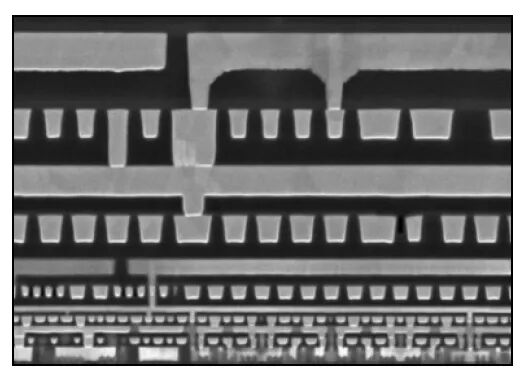

公式之外，還有一些實際因素同樣影響IdSAT。源漏接觸電阻(Rc)如果過大，會形成額外的電壓降，等效降低Vds，從而減少I(mǎi)dSAT。因此，在源漏區頂部形成低電阻的金屬硅化物(如TiSi?、CoSi?)至關重要。此外，柵極材料的電阻和互連寄生電容也會間接影響IdSAT的測量值。

七、總結：多變量協同的藝術

從公式IdSAT ∝ μ × Cox × (Vgs-Vth)^2 / L 出發，我們看到了影響IdSAT的五大工藝杠桿：柵氧化層厚度(Cox)、溝道摻雜(Vth)、柵極功函數(Vth)、溝道長度(L)和應變工程(μ)。每一項都不是獨立變量：減薄Tox會增加Cox但也可能惡化可靠性;降低Vth會提升IdSAT但漏電也會增加;縮短L會提高速度但短溝道效應必須被抑制。芯片工程師的工作，正是在這些相互制約的變量之間，找到那個最優的平衡點，讓晶體管的“馬力”在功耗和可靠性的邊界上，拉到最滿。
