一線束的“天線效應”：噪聲輻射的放大器

【物理機制】：

充電線、數據線等線束本質是非屏蔽導體，當機器內部高頻噪聲（如開關電源的dV/dt噪聲）耦合到線束上時，線束會等效為單極天線，將共模電流轉化為電磁波輻射。

【關鍵規律】：

輻射強度與線束長度呈正相關。當線束長度接近噪聲波長的1/4時（如30MHz噪聲對應2.5米線），輻射效率達到峰值。

【數據佐證】：

實驗顯示，同一設備使用1米充電線時輻射值為35dBμV/m；換用2米線后飆升至48dBμV/m。

二接地路徑閉合：共模電流的“高速公路”

【噪聲回路形成】：

未接線束時，機器內部噪聲無低阻抗回流路徑，能量被局部吸收；

接線束后，線束與參考地（如實驗室接地板）構成閉合回路，共模電流沿“機器內部→線束→大地→設備接地端”環路流動。

【電流驅動輻射】：

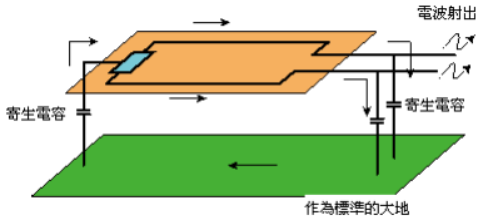

根據安培定律，環路電流產生磁場，變化的磁場激發電場，最終形成電磁輻射。計算公式：

三破解策略：切斷噪聲的“發射鏈條”

1.源頭抑制：降低共模電流

【增加共模濾波器】：

在充電端口植入共模扼流圈（如100MHz阻抗≥1kΩ），阻斷高頻噪聲傳遞；

【優化PCB接地】：

采用“星型接地”減小地電位差，避免噪聲電壓驅動共模電流。

2.路徑阻斷：破壞天線結構

【縮短線束長度】：

定制短線（如0.5米），使電氣長度遠小于1/4波長（30MHz對應2.5米）；

【磁環吸收】：

在線束近端套鐵氧體磁環（阻抗Z≥500Ω@100MHz），消耗高頻噪聲能量。

3.屏蔽隔離：包裹輻射通道

【雙屏蔽線纜】：

內層鋁箔屏蔽層單端接地（接機器端），外層編織網雙端接地，抑制噪聲泄漏。

【導電布包裹】：

對無法更換的線束，纏繞導電布并接地，輻射值可降低10-15dB（實測數據）。

四整改案例

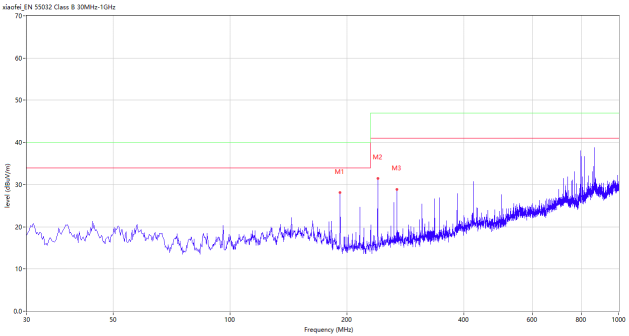

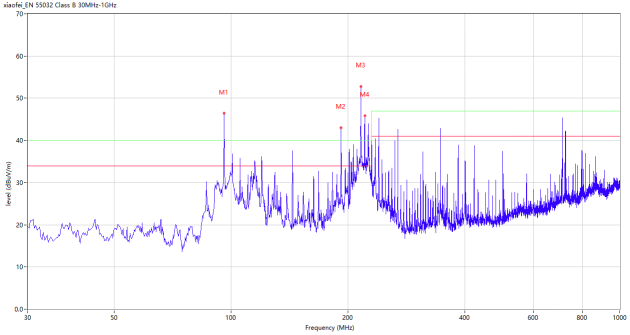

接下來帶來一個實際的整改案例分享，該整改產品為一款玩具相機，下面分別為該產品錄像模式以及錄像充電模式（Type-c充電）的前期摸底數據：

【分析】：

從數據上看，兩個模式數據差異較大，所以分析認為可能會是充電芯片及走線所引起或者是外接的Type-c充電線所導致。然后就做了一個驗證實驗，將充電線還是插在機器上但是不進行充電，最終發現數據與充電模式幾乎一致，由此可以發現問題是外接充電線所引起的。

【措施】：

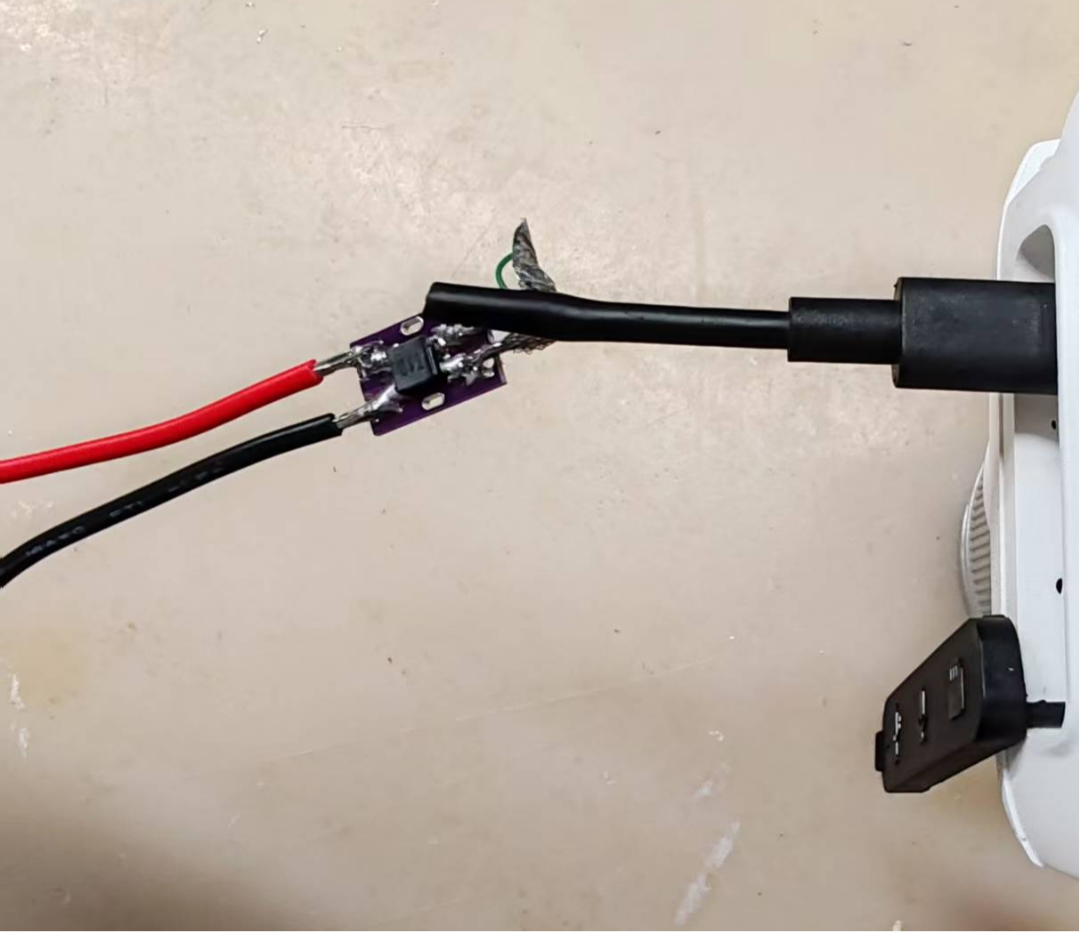

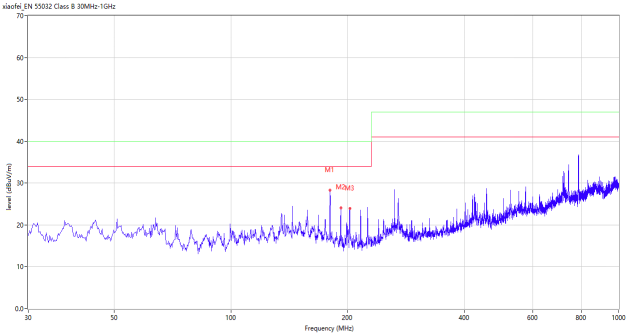

根據測試結果，直接在線束上加入一顆1000Ω的共模濾波器（后續改板需注意共模濾波器的Layout問題），阻斷高頻噪聲借助長線束向外輻射。測試結果如下。

五總結

線束如同設備的“呼吸通道”，既傳遞能量也泄漏噪聲。通過源頭降噪-路徑阻斷-通道屏蔽三重策略，一根小小的線束，足以顛覆整個EMC戰場。
