在數字化與人工智能時代，算力的背后是電力的支撐。無論是日常使用的高性能PC，還是承載AI大模型訓練、云計算的數據中心服務器，其穩定、高效運行都離不開一顆強大的“動力心臟”——電源系統。

PC電源是計算機主機的核心供電單元，負責將市電轉換為硬件所需的穩定直流電，并提供多路輸出及多重保護功能，其穩定性直接影響整機硬件的壽命與可靠性。隨著PC向高性能化、多負載方向演進，電源的性能要求持續升級：整機負載顯著增大，尤其在游戲運行、視頻渲染、專業設計等高負載場景下，對電源的效率與穩定性提出了更高要求。

人工智能與大模型訓練的爆發式增長，更將AI服務器的功耗推向新高度。從H100到B300，單顆AI芯片功耗已突破千瓦；整機柜功率也從傳統的數十千瓦，向百千瓦級快速邁進。功耗的持續攀升，對服務器電源提出了三大嚴苛要求：更高效率以降低機房散熱成本，更高功率密度以突破機柜空間限制，更高可靠性以保障7×24小時連續運行。在此背景下，電源轉換效率成為制約算力升級的關鍵瓶頸，“高效率、高密度、高可靠”已成為服務器電源的核心設計目標，也為功率器件的選型與應用帶來了新的挑戰與機遇。

高性能PC電源

拓撲架構與器件選型要點

額定功率750W以下，通常采用Boost PFC + 半橋LLC的方案；1000W及以上，則傾向于采用交錯式Boost PFC + 全橋LLC的方案，典型拓撲結構參見圖1。

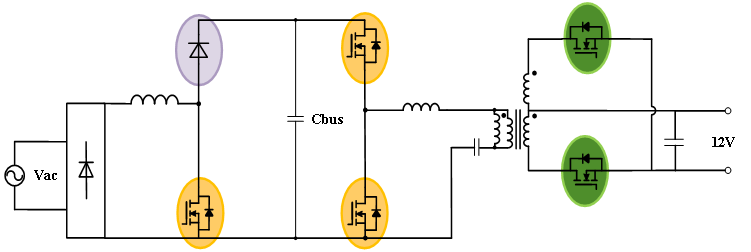

a) Boost PFC + 半橋LLC（≤750W）

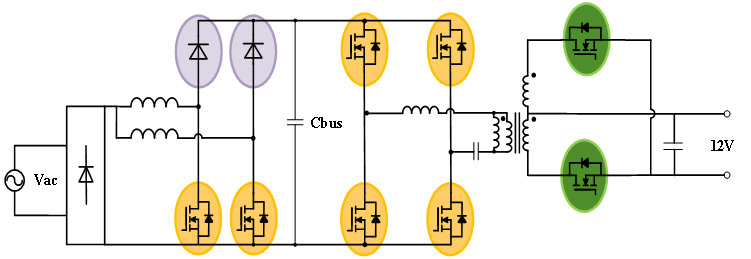

b) 交錯Boost PFC + 全橋LLC（≥1000W）

圖1 PC電源典型拓撲結構

Boost PFC選型要點

Boost PFC拓撲中，主開關管選用600V/650V SJ MOSFET，工作于硬開關狀態，選型的核心是在導通損耗與開關損耗之間實現最優平衡：一方面需具備低導通電阻Rds(on)，以降低穩態運行時的導通損耗；另一方面需擁有低柵極電荷Qg與低輸出電容Coss，從而減小開關過程中的損耗。

續流二極管則優先選用650V SiC JBS，相較于傳統硅基快恢復二極管，其反向恢復電荷Qrr極低，可顯著降低CCM下的反向恢復損耗，同時具備更高的浪涌電流耐受能力，提升系統可靠性。

LLC諧振變換器選型要點

LLC諧振變換器中，主開關管采用600V/650V SJ MOSFET。正常工況下，器件處于ZVS狀態，選型側重于降低導通電阻Rds(on)以減小穩態導通損耗。但在啟動、輸出短路等異常工況下，LLC可能會發生硬換相，同樣要求MOSFET具備較小的反向恢復電荷Qrr、較短的反向恢復時間trr，以及優異的體二極管反向恢復魯棒性，避免器件損壞。

服務器電源

單相PSU拓撲與結構

單相PSU的功率級通常由圖騰柱無橋PFC或Boost PFC與LLC諧振變換器構成。輸出側根據電壓等級不同，同步整流方案有所差異：12V輸出系統采用帶中心抽頭的變壓器結構，副邊同步整流選用40V SGT MOSFET；48V輸出系統采用全橋整流結構，副邊同步整流選用80V SGT MOSFET。典型拓撲結構參見圖2。

a) 交錯Boost PFC + 全橋LLC

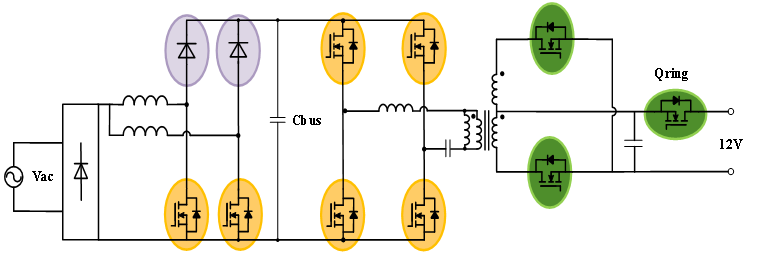

b) 交錯圖騰柱PFC + 全橋LLC

圖2 單相PSU典型拓撲結構

PFC級器件選型要點

Boost PFC的器件選型原則與PC電源基本一致，此處不再展開。對于圖騰柱PFC，低頻橋臂僅在工頻下?lián)Q流，開關損耗相對較小，因此通常優先選用低導通電阻的SJ MOSFET，以降低導通損耗。高頻橋臂則工作于高頻開關狀態，通常選用SiC MOSFET，以充分利用其優異的反向恢復特性、較低的開關損耗等優勢，從而提升高頻工況下的轉換效率。此外，SiC材料具備較高的熱導率和更高的允許結溫，有助于改善散熱設計并提升器件在高溫工況下的運行能力。

副邊同步整流選型要點

服務器電源副邊輸出電流高達上百安培，單顆SGT MOSFET已無法滿足載流能力要求，因此通常采用多顆器件并聯以分攤電流。并聯選型需重點關注以下關鍵參數：一是器件需具備極低的導通電阻Rds(on)與柵極電荷Qg，以降低導通損耗和驅動損耗，提升系統效率；二是對器件一致性要求較高，需對閾值電壓Vth進行嚴格分檔，避免因電流分配不均引發熱失效風險。

HVDC高壓直流電源

數據中心供電架構正從傳統交流配電向800 VDC演進。該架構具備更高的輸電效率、更低的配電損耗及更優的可再生能源接入能力，已成為下一代數據中心的關鍵發展方向。它既能兼容現有基礎設施、實現平滑過渡，也為全面部署800 VDC高壓直流系統提供了一條可行的路徑。

在800 VDC輸入場景下，可選的隔離DC/DC方案包括兩相交錯LLC、級聯LLC等架構。前者有利于降低輸出紋波、減小濾波壓力，在直接處理800V直流母線時，其原邊功率器件通常需具備更高耐壓等級，典型選型為1200V SiC MOSFET。后者通過分攤器件耐壓應力，為650 V等級器件的應用提供了空間。兩類方案各有側重：前者更適用于高功率密度、低輸出紋波場景，后者則在高壓輸入條件下為器件耐壓分配和系統方案優化提供更大的設計靈活性。具體方案選擇仍需結合系統功率等級、效率目標、控制復雜度、成本及可靠性設計綜合權衡。副邊同步整流通常仍采用低壓SGT MOSFET，其選型原則與服務器電源副邊一致，此處不再展開。

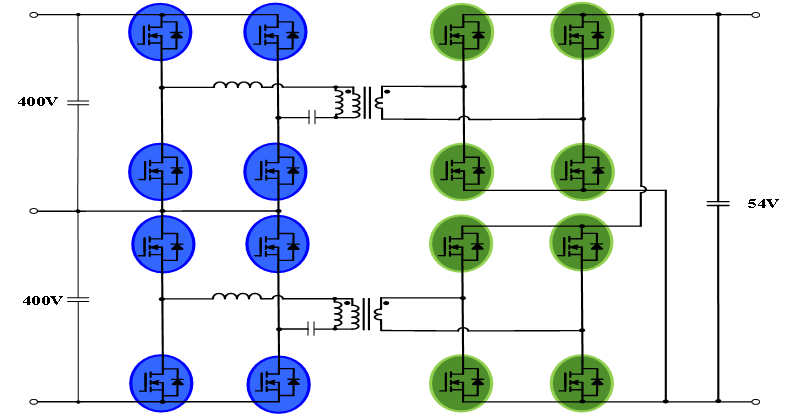

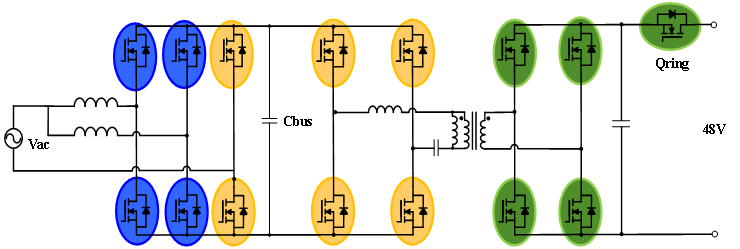

a）兩相交錯LLC

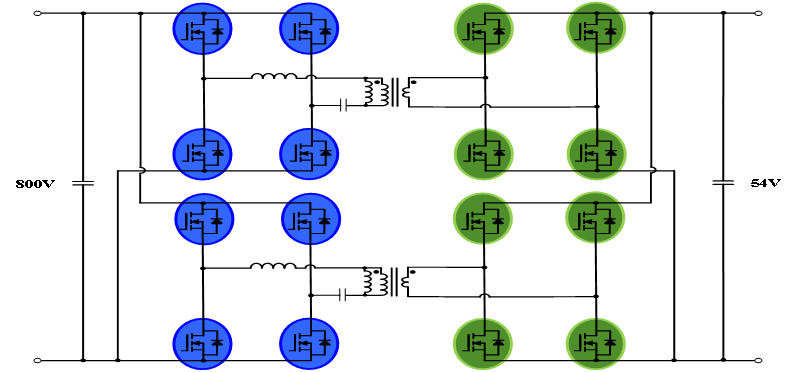

b）級聯LLC

圖3 HVDC磚塊電源拓撲圖

上海貝嶺全新一代

功率器件技術優勢

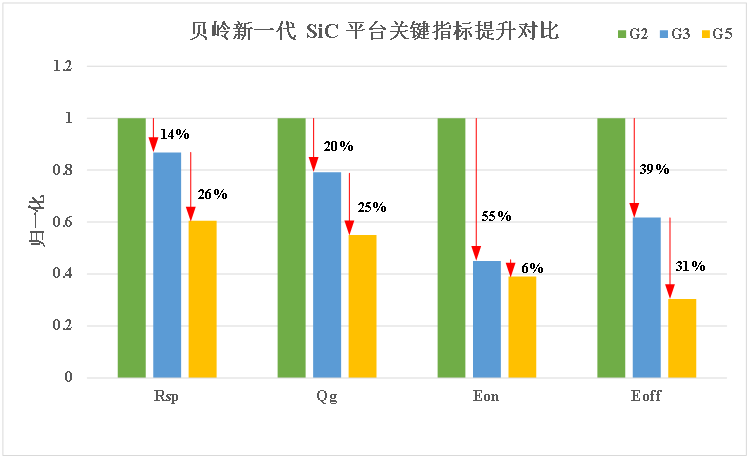

全新一代SiC MOSFET：

面向高壓高頻應用的性能升級

基于第五代平面柵技術平臺，通過對溝道區進行精細化設計與周期性勢場調控，實現了導通電阻、開關損耗與閾值漂移的協同優化，確保器件在高溫、高頻工況下具備優異的穩定性。通過優化柵源電容與柵漏電容比值Cgs/Cgd，增強了柵極抗串?dāng)_能力，有效抑制橋式拓撲中的直通風險。結合HU3PAK、QDPAK等高功率密度封裝，可進一步優化散熱路徑與寄生參數，提升器件在高結溫、高功率密度工況下的應用能力與系統可靠性。

全新一代SGT MOSFET：

面向低壓大電流應用的性能升級

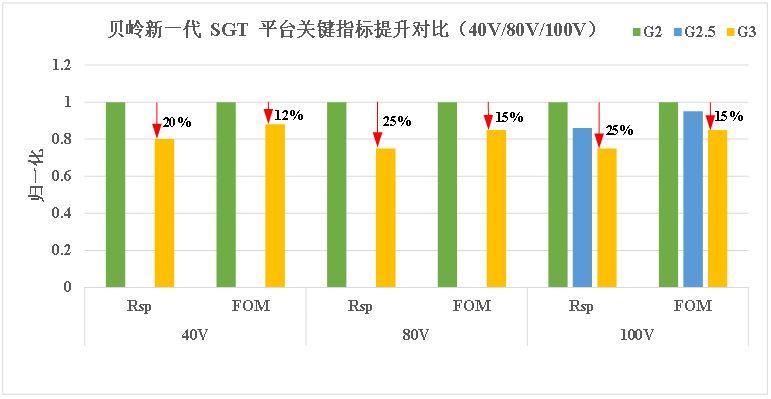

基于成熟的屏蔽柵溝槽技術，通過優化電場分布與溝槽結構，將特征導通電阻Rsp較上一代降低20%以上。采用高功率密度封裝（如頂部散熱的TOLT、雙邊散熱的DFN系列），在相同體積下實現更高功率輸出，有效減少器件并聯數量。同時，優化的屏蔽柵設計顯著降低了柵極電荷Qg與反向恢復電荷Qrr，有助于改善開關性能并提升系統效率。

上海貝嶺

功率器件選型方案

上海貝嶺為全面滿足不同功率等級、不同應用場景的高性能PC和數據中心電源設計需求，提供了覆蓋30V~1700V電壓等級的系列化功率器件解決方案，涵蓋硅基SGT MOSFET、SJ MOSFET、VD MOSFET及先進的SiC JBS和SiC MOSFET，旨在為客戶提供精準、可靠的技術支持。具體型號參考下表：

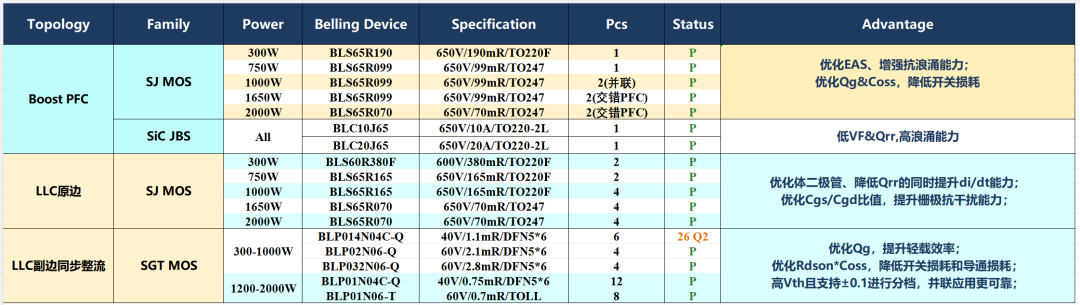

表1 PC電源功率器件選型表

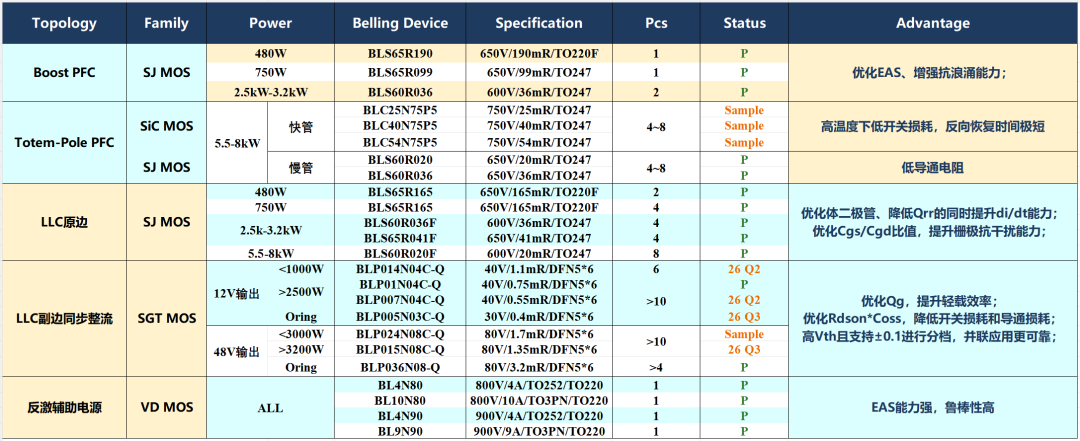

表2 PSU電源功率器件選型表

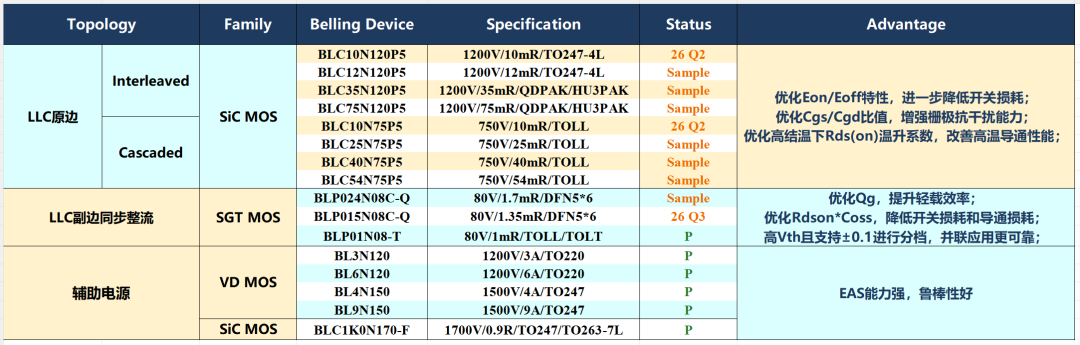

表3 HVDC高壓直流電源功率器件選型表
