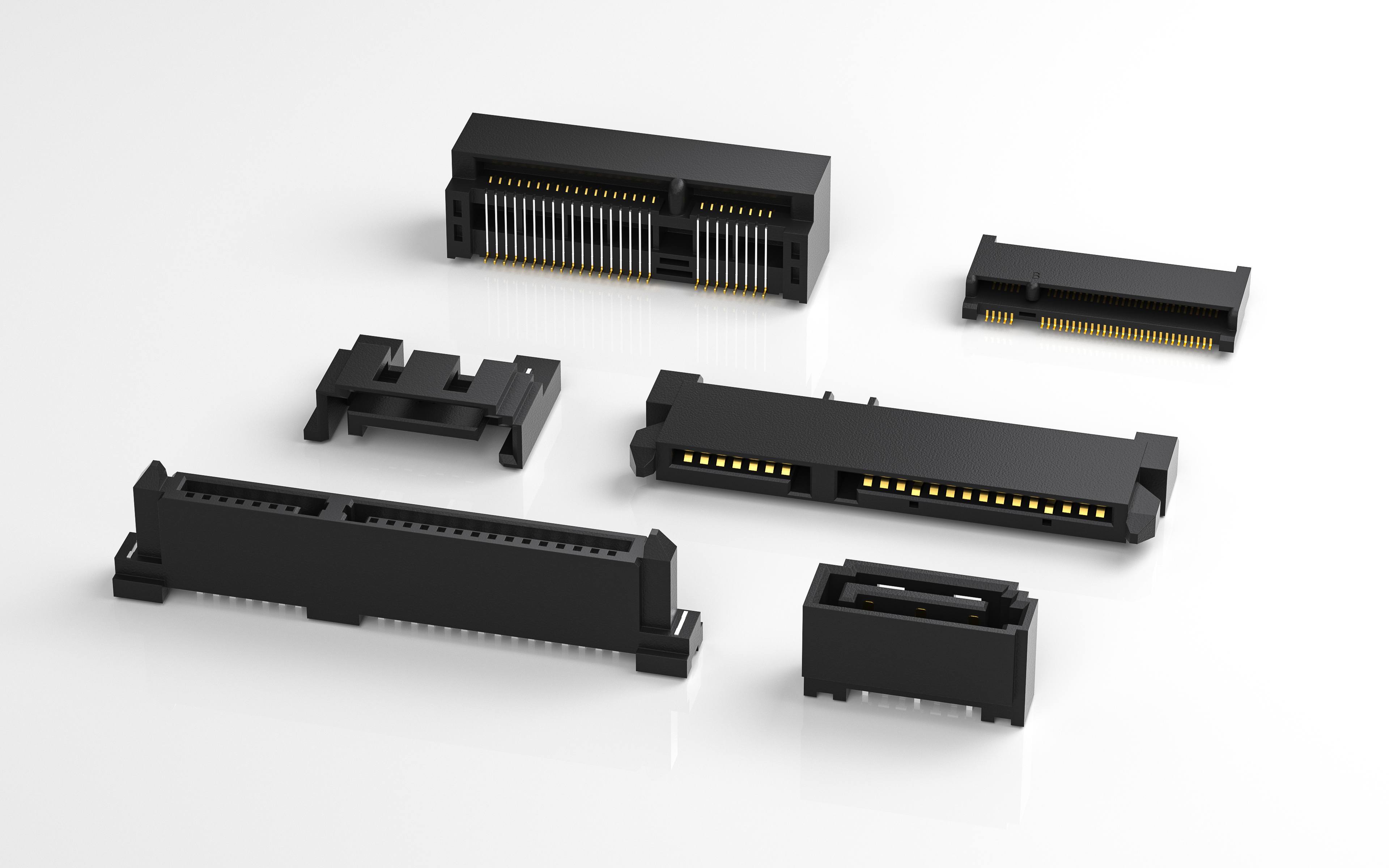

存儲模塊插座系列產品有多種型號與規格，滿足多場景的應用需求。以下是對SODIMM、DIMM、M.2等存儲模塊插座系列產品的規格與應用進行詳細解析：

一、SODIMM 插槽
DDR5 SODIMM 插槽中心間距為0.5mm，高度有4mm和5.2mm，具有262位數。內存位寬從64bit動態分割為32bit*2，可在單條內存中實現內部雙通道效果，傳輸速率最高可達6400 MT/s。體積比標準DIMM縮小約50%，適用于空間受限設備。工作電壓降至1.1V，低功耗，延長設備續航時間。

二、DIMM 插槽
DIMM 插槽中心間距為0.85mm，288位數，傳輸速率支持3200 MT/s-6400 MT/s。提供有短鎖、中鎖和長鎖等不同長度鎖扣可選，安裝方式具有通孔焊接與表面貼裝兩種。DDR4工作電壓為1.2V，DDR5工作電壓為1.1V，低功耗長續航。

三、M.2 連接器
M.2 連接器觸點間距0.5mm，提供3.2mm至8.5mm多種高度可選，擁有A、B、E、M型的key結構。支持單面、雙面模塊，讀寫更高效；支持熱插拔，可在不關閉設備的情況下更換固態硬盤。數據傳輸速率最高可達16GT/s，兼容PCIe、USB、SATA、HSIC、UART、SMBus、Display Port等多種通信協議。

四、PCIE 插槽
PCIE 插槽提供有第四代和第五代，中心間距為1mm，位數有36、64、98、164位，傳輸速率為16GT/s-32GT/s，在接口及占用空間方面，可向下兼容PCIe Gen3.0/2.0/1.0產品。同時，PCIe插槽支持多種通信協議，主要包括PCIe4.0、SAS、SATA等。

五、Mini PCIe 插槽
Mini PCIe 插槽的位數為52位，提供有4、5.2、5.6、6.8、7、8、9、9.9mm等多種高度規格。數據傳輸速率達4Gb/s，在保證高效傳輸?shù)耐瑫r，更適用于小型設備。同時支持USB、SATA、PCI Express在內的多種通信協議。

六、SAS連接器
SAS連接器采用串行全雙工通信協議，實現雙向數據同時傳輸，傳輸速率高達24Gb/s。觸點間距為1.27mm，位數為29位。符合SAS 4.0規范，支持SAS、SATA驅動器，并完美向下兼容SAS連接器的3.0、2.0、1.0版本，并且具備熱插拔功能。

七、SATA連接器
擁有7、7+6、7+15等不同位數，不同位數的組合可實現信號與電源同傳。SATA 接口底部設有定位柱與定位魚叉，可更牢固地安裝在PCB板上。安裝方式提供有通孔焊接和表面貼裝兩種，具備熱插拔功能。

應用行業
固態硬盤、服務器、交換機、人工智能、工業測量設備、嵌入式系統
