上一篇專欄我們介紹了“為什么要測量聲音和振動”。這次將為大家簡單介紹振動測量的入口——傳感器的類型及特點。振動傳感器并不是“一種通用設備”，而是需要根據測量對象和環境來選擇的。大致可以分為接觸式和非接觸式兩類。

Part 01

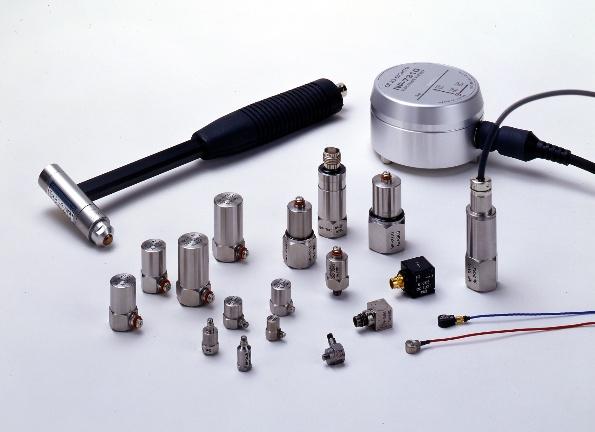

接觸式：最常見的加速度傳感器

將傳感器直接安裝在被測物上，通過與其同步振動來測量加速度（m/s2）。主要分為以下兩種類型：

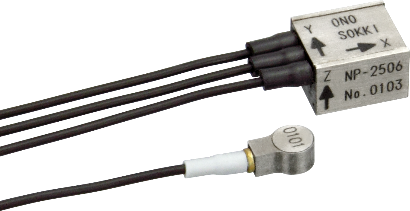

內置放大器型

在傳感器內部集成前置放大器，輸出與加速度成比例的電壓信號（V）。抗噪能力較強，使用方便，是一般機械振動測量中最常用的類型。（※需要由分析儀等提供電源）

電荷輸出型

壓電元件根據加速度產生電荷信號并直接輸出。由于不內置放大器，適用于高溫環境或大沖擊（大加速度）測量。（※需要通過電荷放大器將信號轉換為電壓后輸入分析儀）

Part 02
非接觸式：無法安裝傳感器時使用

當被測物尺寸過小無法安裝傳感器，或需要測量超聲波等高頻信號時，會使用非接觸式傳感器。

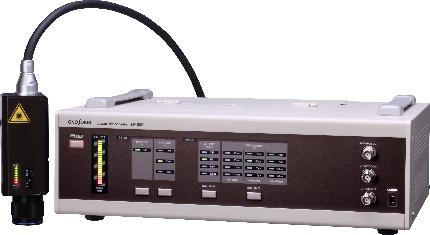

（一）激光多普勒測振儀

通過照射激光進行非接觸測量，利用“多普勒效應”（如救護車接近音調變高、遠離變低），可高精度測量振動速度（m/s）。可測量至MHz級高頻，是一般傳感器難以實現的測量領域。

（二）位移傳感器

用于可見振動或轉動軸偏心等測量，一般以位移表示。

小野測器VE系列靜電容量式微小位移傳感器

Part 03

小知識：振動的三種參數

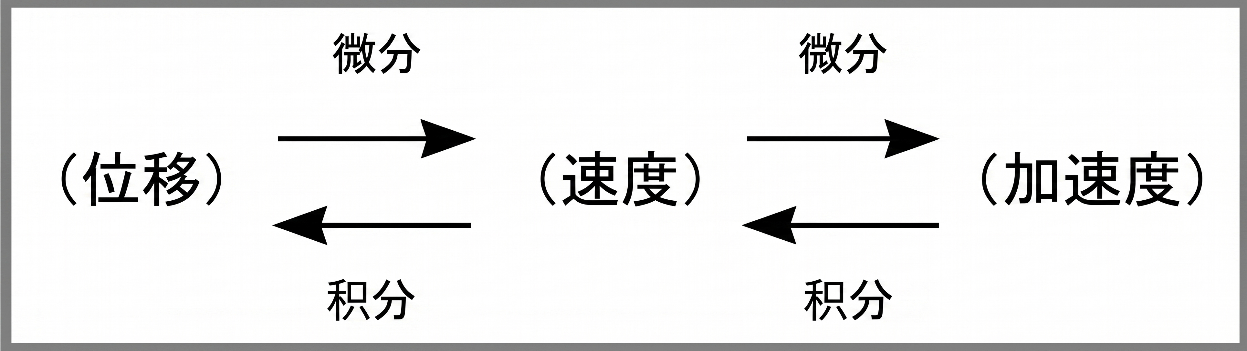

振動可以用位移、速度和加速度三種參數表示，它們之間具有微分與積分關系。也就是說，只要準確測得其中一個參數，就可以通過FFT分析儀進行計算并轉換為其他單位。
