本文作者：AMD 工程師 Prathamesh Suryavanshi

塊 RAM 是基于 FPGA 的系統設計中的關鍵組件，通常用于其高速數據存儲功能。然而，地址沖突可能會帶來重大挑戰，影響系統的可靠性和性能。本文我們將探討簡單雙端口 RAM 模塊中地址沖突的概念，并深入研究各種寫模式及其對地址沖突的影響。通過實際示例，我們將演示發生這些沖突的場景，并提供仿真截圖來說明這些問題的實際表現。雖然本文主要介紹簡單雙端口 RAM，但如果設計師想要了解有關真雙端口 RAM 的更多信息，可參閱 UG1485/AM007。

UG1485：

https://docs.amd.com/access/sources/dita/topic?Doc_Version=2025.2%20English&url=ug1485-versal-architecture-premium-series-libraries&resourceid=xpm_memory_tdpram.html

AM007：

https://docs.amd.com/access/sources/dita/topic?url=am007-versal-memory&resourceid=gmg1532372907350.html&ft:locale=en-US

地址沖突：

塊 RAM 中的地址沖突是指針對同一個物理存儲器地址同時執行多項讀操作或?qū)懖僮鞯膱鼍啊＿@可能導致沖突和不可預測的行為，未能妥善管理或控制這些操作的情況下尤其如此。地址沖突是使用塊 RAM 來設計和實現數字系統（如，現場可編程門陣列 (FPGA)）的過程中的重要考慮因素。

寫模式：

針對每個端口，均有三種可配置的寫模式可供單獨選擇，其中任一模式即可決定寫操作后輸出鎖存器的行為。默認模式為 `WRITE_FIRST`，輸出會立即顯示正在寫入的新數據?；蛘呖蛇x `READ_FIRST` 模式，該模式在內部對存儲器陣列寫入新數據的同時，會將先前存儲的數據保留在輸出上。最后是 `NO_CHANGE`，該模式確保寫操作完全不影響輸出，輸出僅在執行讀操作后才會改變。

三種寫模式：

寫操作后輸出鎖存器上數據的行為由以下三種設置決定：WRITE_FIRST、READ_FIRST 和 NO_CHANGE。針對每個塊 RAM 端口，均可獨立設置該屬性，使您能夠?qū)Υ鎯ζ鞯男袨檫M行精細控制。

1. WRITE_FIRST 模式：

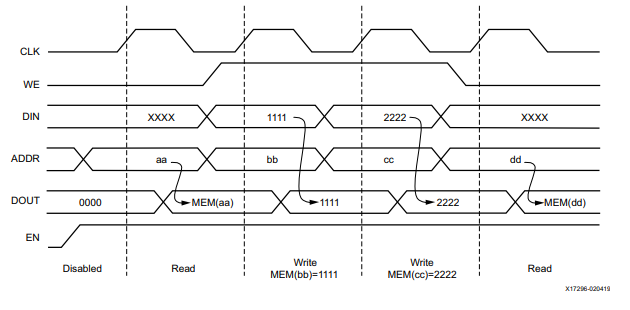

行為：在 WRITE_FIRST 模式下，寫操作優先用于輸出。塊 RAM 會將新寫入的數據輸出到輸出總線上?？梢詫⑵淅斫鉃橐环N“直寫”或“數據轉發”機制 - 當前寫入的數據直接通過存儲器邏輯傳遞到輸出鎖存器。

使用場景：WRITE_FIRST 是默認且通常最直觀的模式。它非常適合簡單的寄存器文件或緩沖器，在這些場景中您希望隨時獲取最新信息并立即可用。如果寫入一個值，那么在此模式下，您可在下一個周期立即使用它，而沒有任何時延。

2. READ_FIRST 模式：

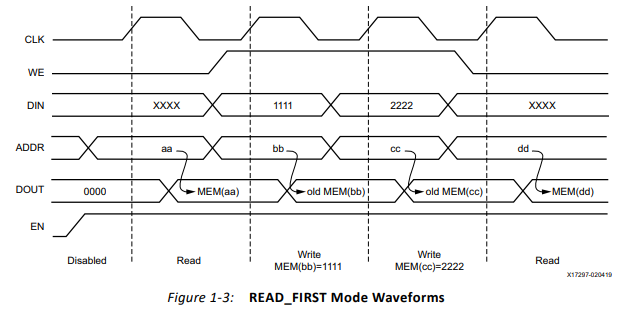

行為：在 READ_FIRST 模式下，優先執行讀操作。塊 RAM 會輸出先前存儲的數據 - 即，發生寫操作之前該存儲位置中的數據。寫操作仍成功并在內部更新存儲單元，但輸出反映的是該時鐘周期“之前”的狀態。

使用場景：READ_FIRST 是需要以流水打拍方式執行的“讀-改-寫”操作的主力模式。以如下累加器為例：memory[i] = memory[i] + 1。您需要讀取 memory[i] 的舊值，將其發送到加法器，然后將結果寫回。READ_FIRST 允許寫入由前一項操作計算所得的新值的操作與讀取舊值的操作發生在同一個周期內。它對于構建高效的流水線、FIFO 和數據路徑處理元素至關重要。

3. NO_CHANGE 模式：

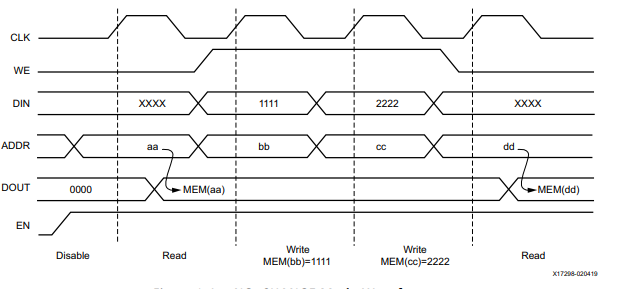

行為：此模式最為獨特。在寫/讀操作沖突期間，塊 RAM 輸出不會改變。它只是保持上一項成功的讀操作的輸出值不變。對存儲單元的內部寫操作仍然正確執行，但輸出端口在該周期內實際上被“凍結”。

使用場景：NO_CHANGE 的主要優勢是降低功耗。通過防止輸出總線翻轉，可以降低塊 RAM 及其連接的下游邏輯的動態功耗。在寫周期中，如果從塊 RAM 讀取數據的邏輯不需要有效數據，那么該模式是極佳的選擇。如果控制邏輯可以在發生寫操作的周期中簡單忽略塊 RAM 輸出，則使用 NO_CHANGE 可以實現更節能的設計。

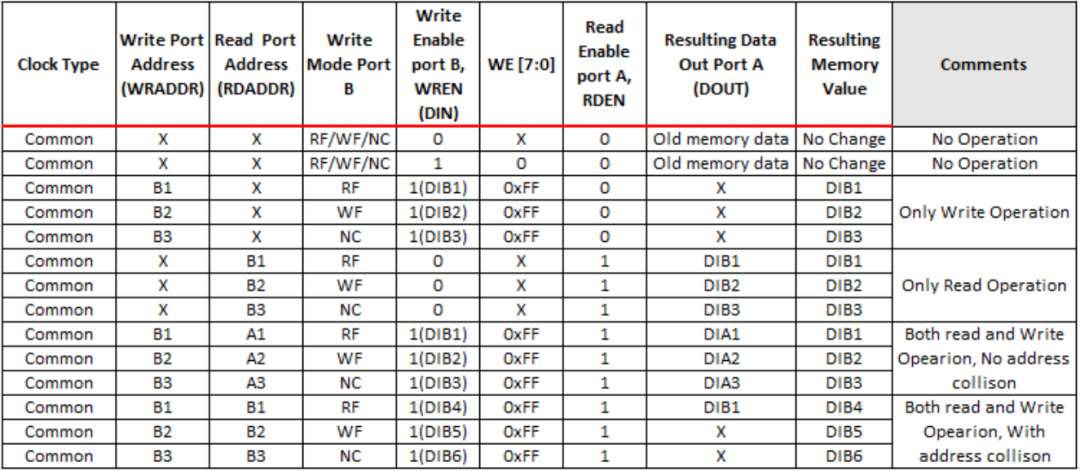

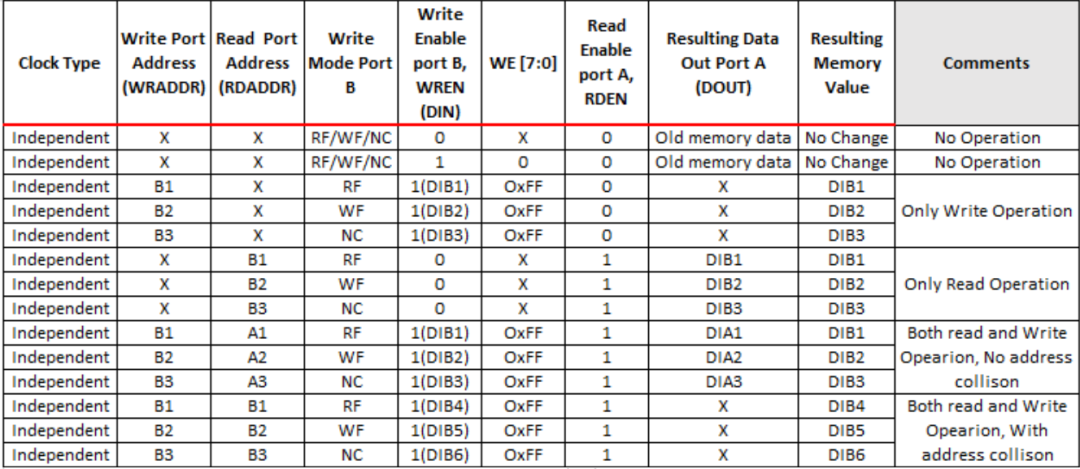

下表展示了各種寫模式下的地址沖突場景：

以下是 SDPRAM 中地址沖突的一些實際示例：

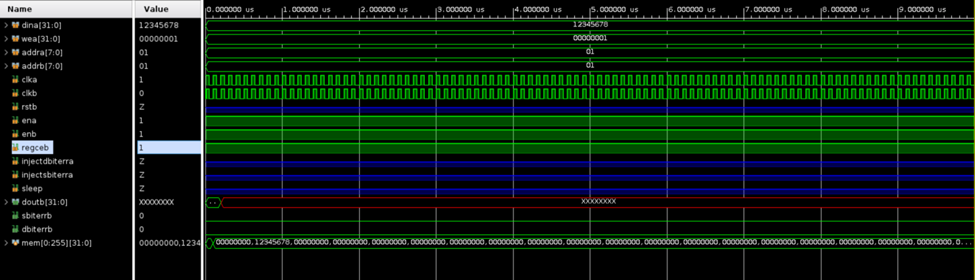

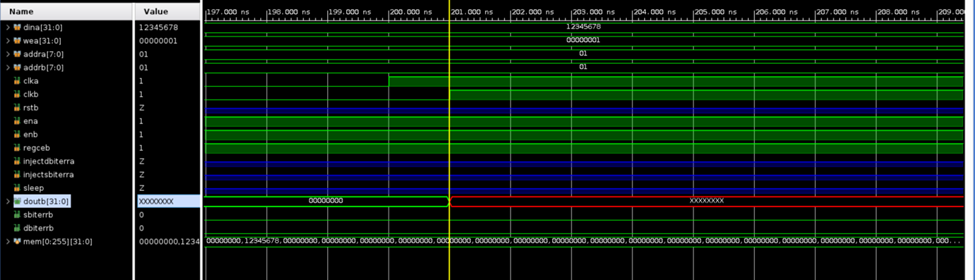

共用時鐘 WF 模式：

2. 共用時鐘 RF 模式：

3. 共用時鐘 NC 模式：

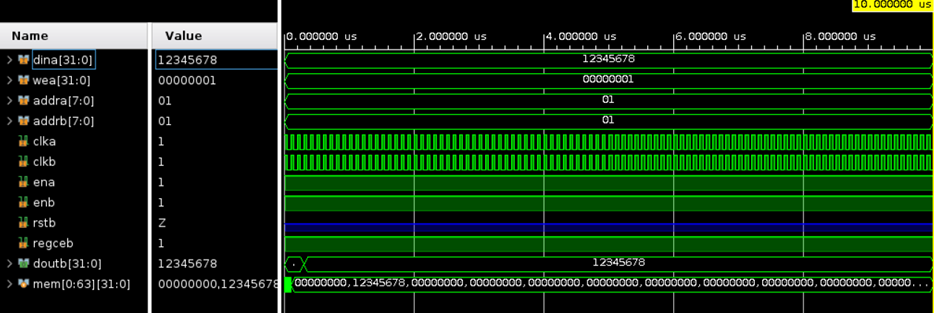

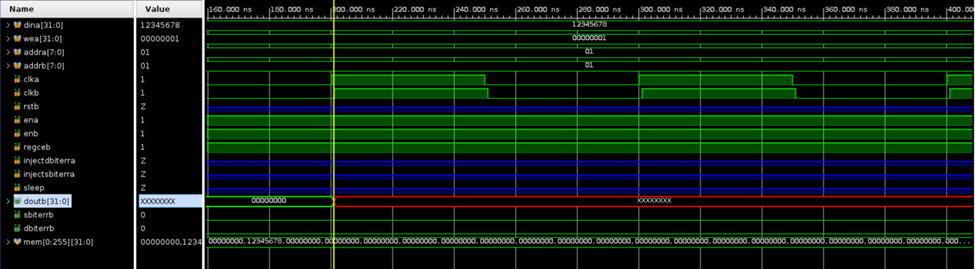

4. 獨立時鐘 WF 模式：

5. 獨立時鐘 RF 模式：

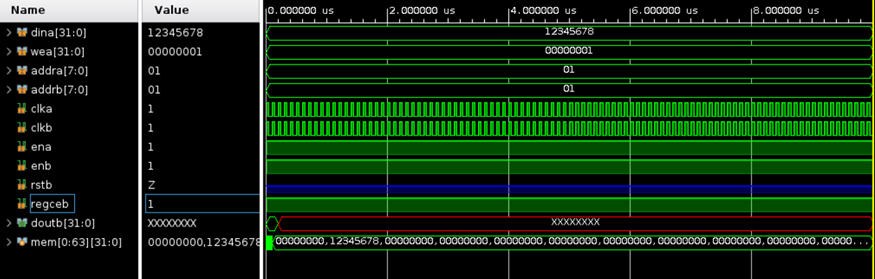

6. 獨立時鐘 NC 模式：

同樣，設計師也可以對 TDPRAM 進行仿真。

如何避免地址沖突：

塊 RAM 系統中的 No-change 模式在雙端口 RAM 設置中尤為常見，它提供了一種方法，用于在同一存儲器地址上同時進行讀寫操作時管理潛在數據沖突。在這種設置中，可能會在同一地址上并發執行讀寫操作，如果處理不當，可能導致數據損壞。No-change 模式通過如下方式來解決此問題：它確保在這些并發操作期間，讀操作會檢索該位置上最后一個穩定的數據值，而不是反映同時執行寫操作所引入的當前狀態或瞬態狀態。此模式對于維護數據完整性和一致性至關重要，可在沖突期間提供可預測的響應。No-change 模式的實現可能因具體的存儲器技術和 FPGA 或類似架構中 RAM 的設計而異，通常是通過設計工具或特定硬件設置來配置的。通過使用 no-change 模式，設計師可以降低與額外仲裁或優先級邏輯相關的復雜性，在不犧牲數據可靠性的前提下簡化系統設計。此外，它提供了一種簡單有效的方法來確保數據讀操作穩定可靠，在存儲塊經歷同時執行讀寫訪問的繁重數據處理任務期間，最大限度減少錯誤發生的可能性。
