01 客戶痛點

多傳感器數采系統在實車部署中常見一個問題：實驗室運行正常的融合算法，裝車后出現障礙物漂移、檢測跳變等現象。排查表明，根因通常是時間同步。

具體來說，激光雷達、相機、IMU各自維護獨立時鐘，數據融合需要統一的時間基準。點云與圖像之間若存在100ms的時間偏差，車速30km/h時對應83cm的空間誤差。在礦山這類復雜環境中，該偏差足以導致融合結果出現可觀測的空間錯位，影響檢測可靠性。

結合實際調研發現，目前時間同步方案的選擇存在兩種常見偏差：一是認為固定偏置補償足以覆蓋所有工況，二是不加區分地追求高精度方案而忽視硬件約束。前者在振動、EMI干擾下性能衰減嚴重，后者則因設備不支持PTP或網絡條件不達標而無法落地。

本文基于實測數據，對比軟實時、NTP、PTP三類方案的技術本質、精度邊界與適用條件，說明誤差隨工況的變化規律，并給出選型建議。下文按精度從低到高逐一分析。

02 三類同步方案的技術特性

軟實時方案：應用層時間戳

軟實時方案在數據到達應用層時調用系統時鐘打戳。完整鏈路為：相機曝光 → 編碼 → 網絡傳輸 → 解碼 → 應用層 → 打戳，每個環節都會引入延遲且延遲不固定。

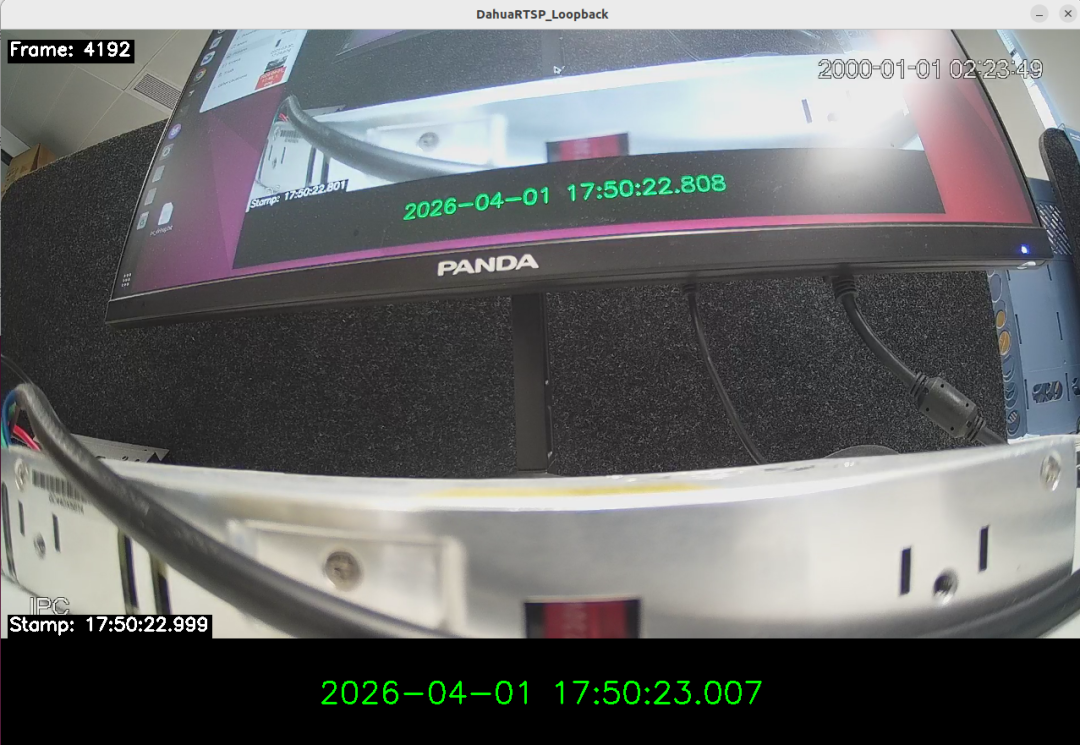

下圖為實測數據（某相機，1920×1080/25fps，ROS1節點，RTSP over TCP），屏攝回環測試端到端時間差約200ms，扣除顯示鏈路延遲后估算軟實時時間戳誤差為100~200ms。

軟實時方案的核心問題不是誤差絕對值大，而是誤差不穩定。實驗室靜態環境下可通過固定偏置補償壓縮誤差，但礦山車輛工況下存在以下問題：

振動導致網口接觸不良，TCP重傳使單幀延遲突增至300ms以上；

車載EMI導致誤碼率上升，延遲抖動標準差從3~5ms擴大到20~50ms；

溫度變化影響設備緩沖策略，實驗室標定值在實車上需重新標定。

總結來看，軟實時方案的適用場景為時間對齊精度要求100ms級別，傳感器種類單一，網絡環境穩定。

NTP方案：系統時鐘同步

NTP通過反復測量網絡往返時延（RTT）估算時鐘偏差并馴服本地時鐘。測量過程為：客戶端記錄請求發送時間T1，服務端記錄請求接收時間T2和響應發送時間T3，客戶端記錄響應接收時間T4，時鐘偏差offset = ((T2-T1) + (T3-T4)) / 2。

NTP的精度上限受限于網絡路徑對稱性假設（去程與回程延遲相等）。局域網環境下，NTP可將系統時鐘精度維持在1~10ms量級。

實測中，某相機雖支持通過Web GUI配置NTP同步，但其SDK輸出的數據流時間戳精度為秒級，無法滿足毫秒級多傳感器對齊需求。這是設備端實現的限制，而非NTP協議本身的問題。

因此，NTP的適用場景為系統級時鐘同步（如工控機chrony/NTP馴服），精度需求1~10ms。

PTP方案：硬件層時間同步

PTP（IEEE 1588精確時間協議）將時間戳打在硬件層——報文進出網卡瞬間由硬件打戳，消除操作系統軟件調度抖動這一主要誤差來源。

同步鏈路：Grandmaster（工控機CLOCK_REALTIME經chrony馴服）→ 網口（Master）→ PTP → Slave（相機）。

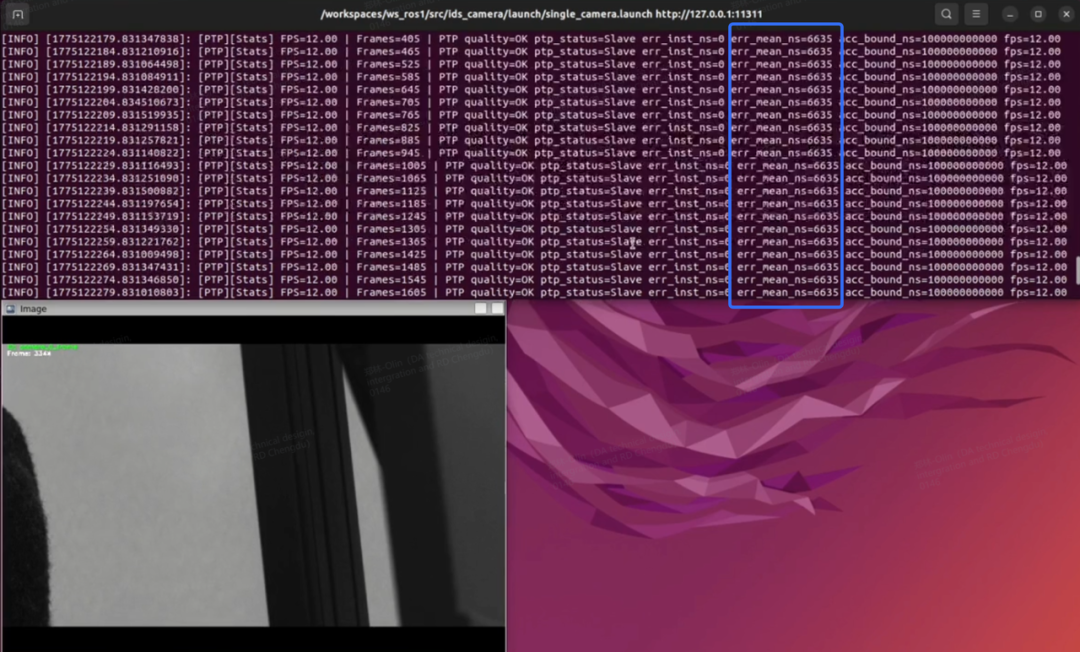

下圖表明了實測數據（持續運行2~3小時），系統側PTP偏移從-3376ns收斂至十幾納秒；相機PTP平均偏差約6.6μs（每5秒采樣）。相比軟實時的200ms誤差，精度提升約三個數量級。

PTP的代價在于硬件要求，傳感器需支持PTP硬件時間戳，網絡路徑中的交換機最好支持Boundary Clock或Transparent Clock以避免排隊抖動累積。

綜合來看，PTP更適合于毫秒以下精度需求，多傳感器硬融合，工業級可靠性要求的場景。

03 三類方案橫向?qū)Ρ?/strong>

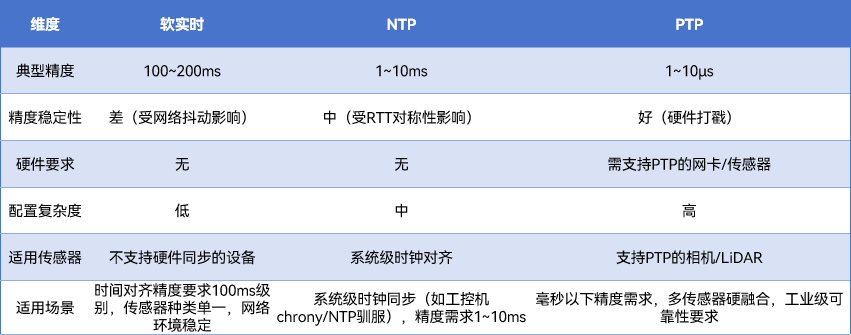

根據前文分析，上述三類方案在精度、誤差特性、硬件要求和適用場景等層面均有明顯差異，下表匯總了各自的關鍵參數，便于根據實際項目需求進行選型。

04 選型建議：分層配置

不存在適用于所有場景的通用時間同步方案，結合礦山數采項目的工程實踐，建議采用分層配置策略：

工控機系統時鐘：chrony + NTP 馴服，作為全系統時間基準（CLOCK_REALTIME）；

支持 PTP 的傳感器：PTP 硬件同步，直接對齊到工控機網口；

不支持 PTP 的傳感器：軟實時 + 固定偏置補償，并在工程上加固網絡鏈路（屏蔽線纜、工業級連接器）以控制抖動。

該分層架構的核心邏輯，與NTP協議的設計原則一致：時間同步精度需與應用場景需求相匹配，無需追求絕對的精度極值。在數采系統中，僅參與硬融合的傳感器需要亞毫秒級同步精度，輔助類傳感器采用NTP級別的同步精度，即可滿足實際應用需求。

05 結語

時間同步方案的選型，本質是工程層面的多維度權衡過程，需綜合考量精度需求、實施成本、硬件約束與環境魯棒性四大因素，不同因素之間需進行合理取舍。

礦山數采場景是時間同步方案的優質壓力測試場景，其復雜工況（振動、EMI干擾、粉塵、溫差）會放大各類同步方案的潛在隱患，也凸顯了選型過程中綜合權衡的重要性——這些工況均會直接影響軟實時同步方案的穩定性，是選型時需重點考量的關鍵因素。
