一名電子信息專業的研究生，平時比較喜歡折騰嵌入式開發和做一些硬件DIY。從最開始的想法構思，到畫板子、再到軟件調試，把一個東西一步步做出來的過程讓我覺得很有成就感。平時也挺喜歡接觸新知識、新技術，在不斷學習的過程中慢慢提升自己。

前言

在第一次看到ARTPI時就被這種小巧，功能豐富的開發板吸引，非常喜歡它給人的一種“優雅”的感覺，并萌生了制作一塊類似開發板的念頭。在芯片選型時，最初是從RTThread的交流群中了解到先楫半導體的單片機，被其豐富的外設與完善的RTThread驅動吸引。在體驗過HPM6750EVK2后制作了第一代的Lambdapi開發板（https://oshwhub.com/zhaowenbin/lambda-pi）

在偶然了解了6800系列芯片后，發覺這是完成這種開發板的“夢中情芯”，想要制作第二代開發板的念頭日漸強烈，但對我來說軟硬件都是一個比較大的挑戰。幸運的是，在最近的SDK更新中，RTThread的BSP中完成對AP6256的支持，讓我下定決心制作第二代開發板。

1、項目介紹

LambdaPi2是一款采用先楫半導體HPM6880芯片，板載高速大容量存儲，支持WIFI藍牙，有多個多媒體接口，還有一個OpenVG GPU，板載調試器的小巧開發板。

-600MHZ主頻RISC-V CPU

-512MB DDR3L

-16MB QSPI Nor Flash

-32G EMMC

-AP6256 2.4G&5G WIFI BT5.2

-HSlink

-MIPI-DSI*1，LCD(rgb888)*1，CAM*1

項目地址

https://oshwhub.com/zhaowenbin/lambdapi2

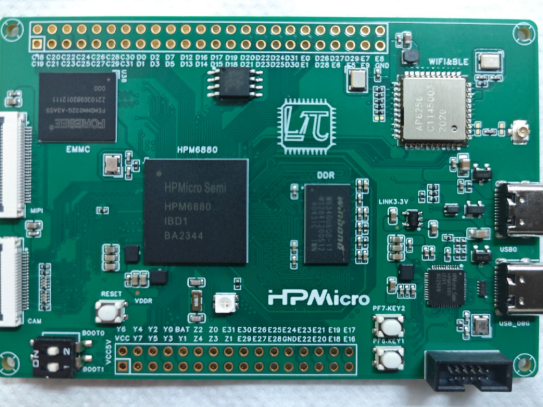

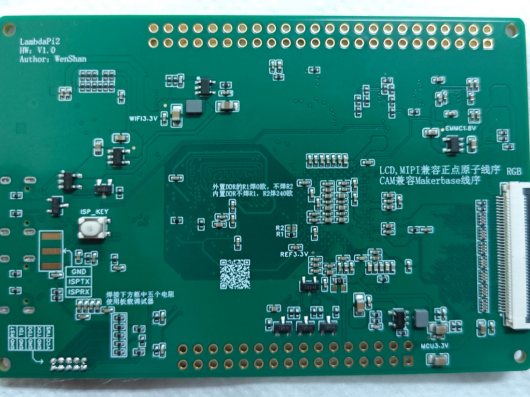

實物圖

2、硬件設計

電源

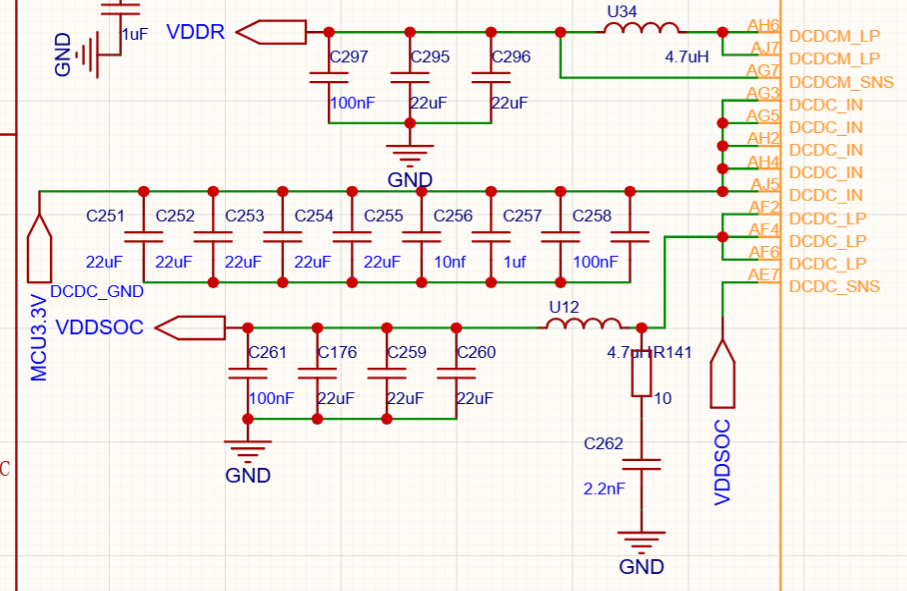

電源部分參考了HPM6800EVK的設計，其中DDR與VDDSOC使用了HPM6880內部的DCDC從而節省元器件與布線空間。

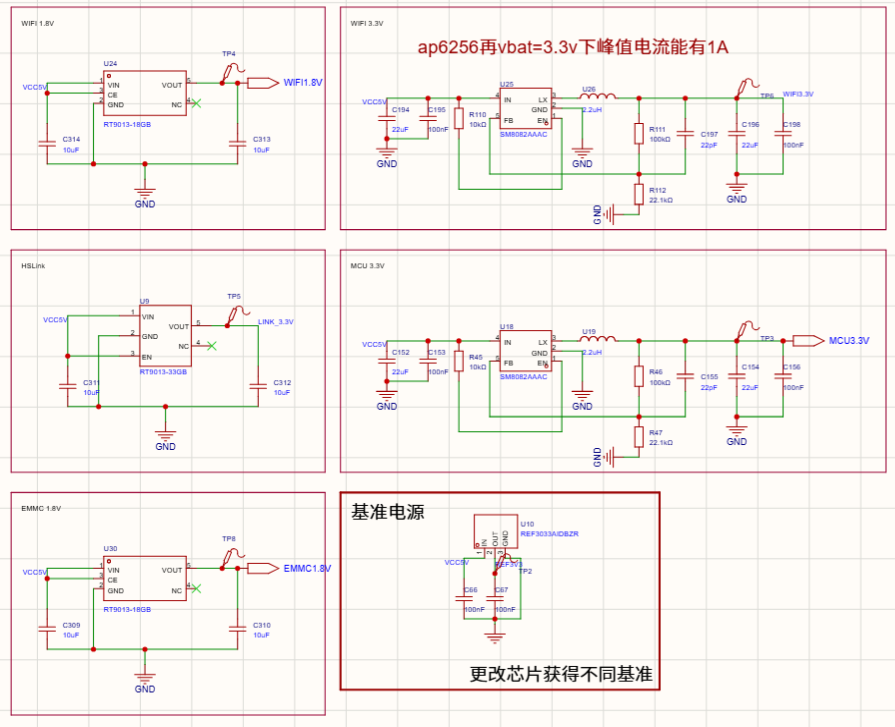

需要注意的是，由于板子上使用了EMMC和AP6256，這兩個都是SDIO接口，如果要運行在高速模式，需要IO部分用1.8V供電。同時看AP6256的手冊，里面說工作在3.3v下，峰值電流最高能有1A，所以需要一個額外的DCDC給他供電。

DDR3L

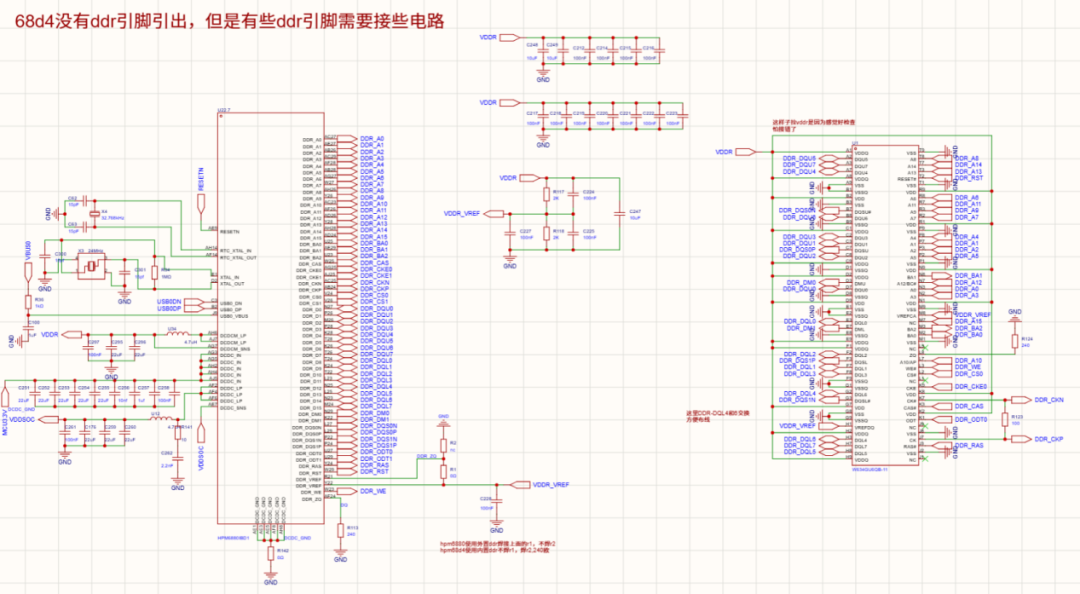

主要參考了HPM6800EVK的原理圖，外置的DDR可以正常使用。

AP6256

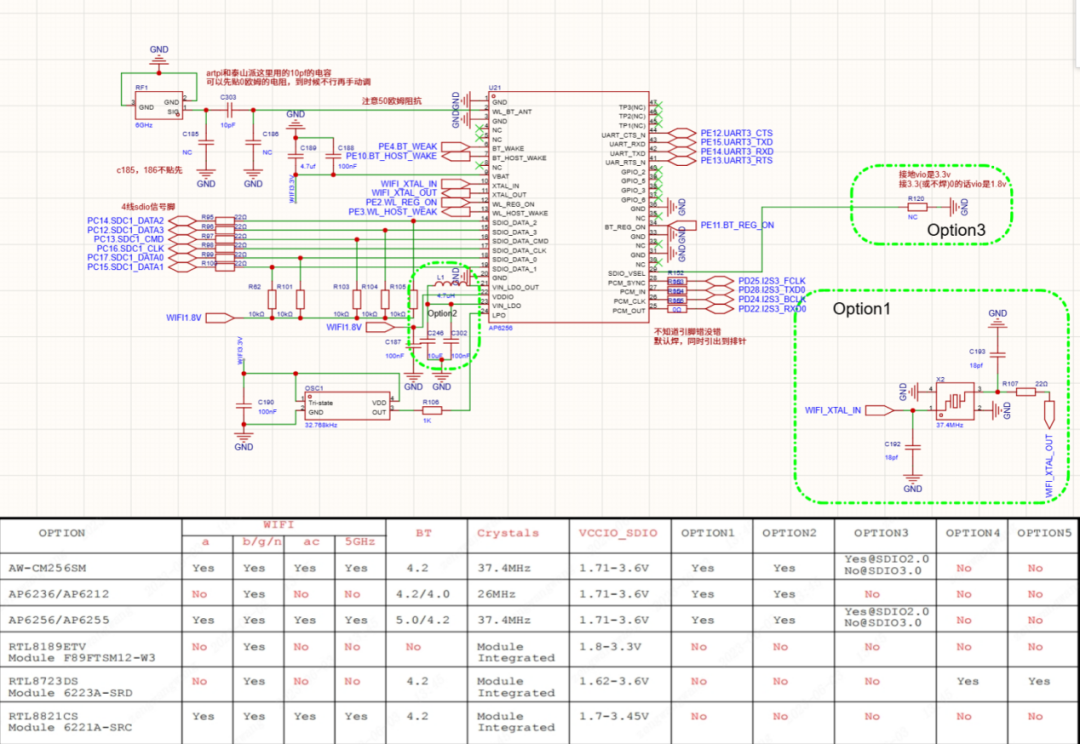

AP6256這里查看了網上的很多資料，這個封裝應該是可以兼容很多種wifi模組，使用不同模組只需要按照表格修改option中的內容就好。

調試器

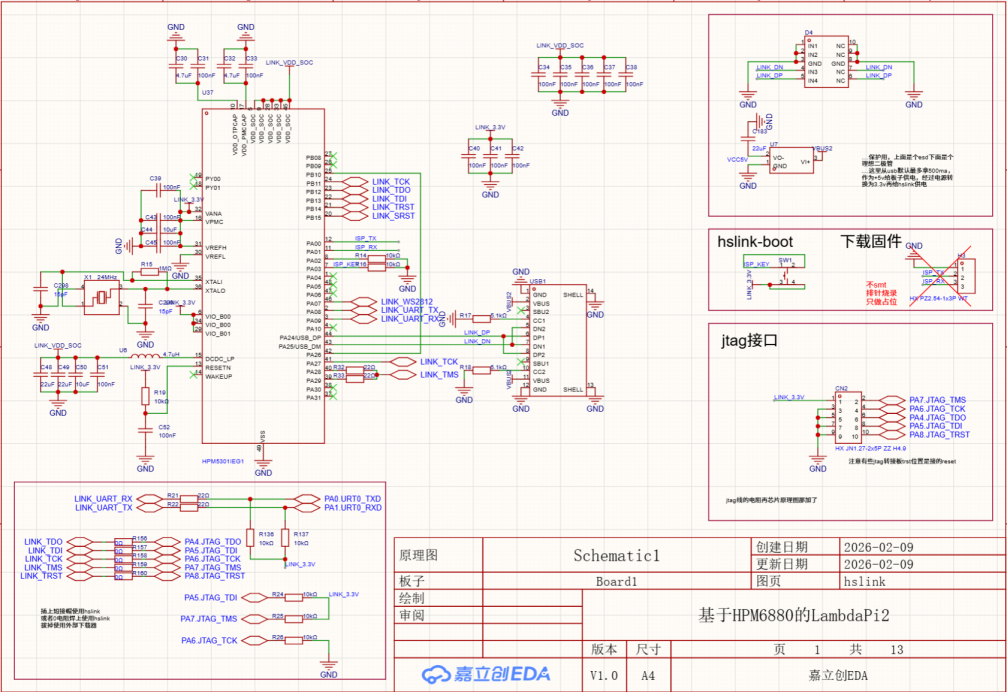

調試器主要參考了開源項目HSLINK，去掉了一部分用不上的電路，同時另外放了一個10p的jtag接口，可以通過電阻選擇使用板載還是外部的調試器。項目鏈接：https://cherrydap.cherry-embedded.org/projects/HSLink%20Pro.html。

USB

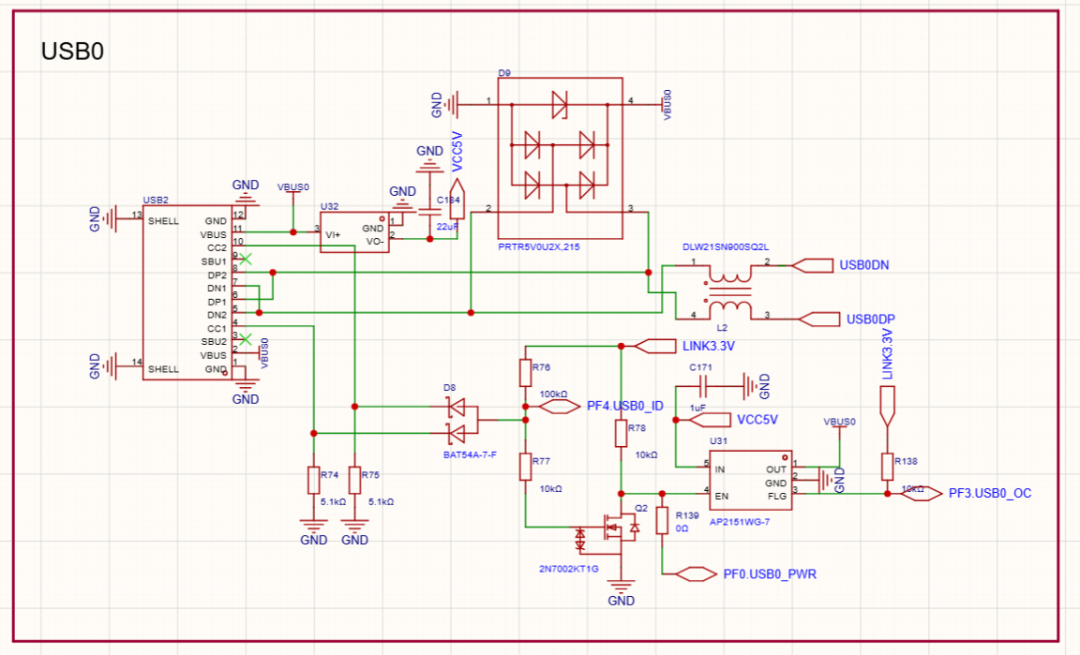

主要參考了HPM6800EVK的設計，實現OTG主從識別、電源供給與過流保護，以及抗干擾與靜電保護。

顯示接口

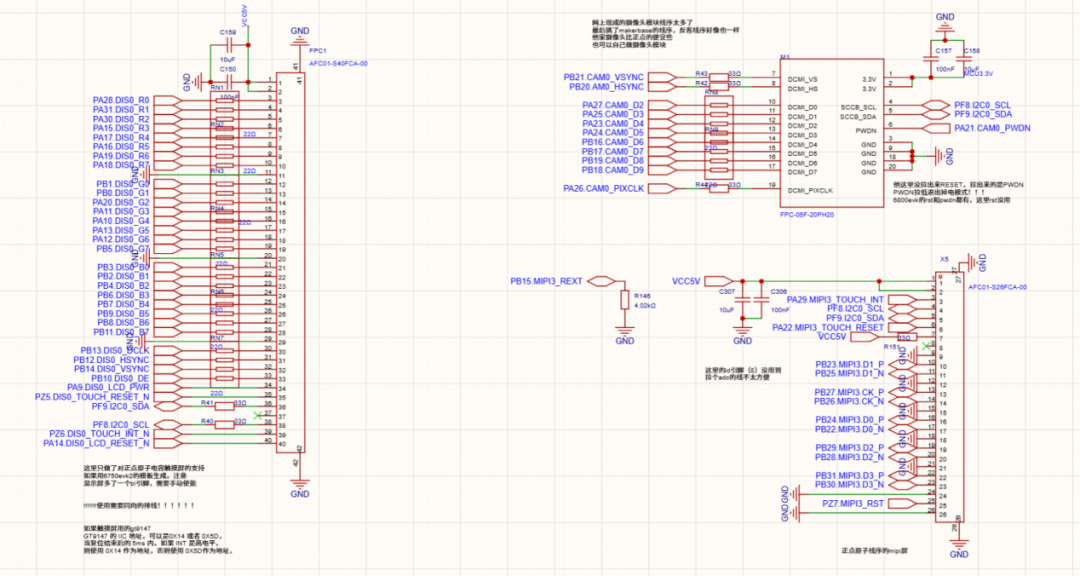

在比對了網絡上常見的幾種在售的屏幕，接口的線序最終確定為LCD和MIPI屏使用正點原子的線序，這種線序在售屏幕種類較多。攝像頭選擇MKS的線序。

擴展IO

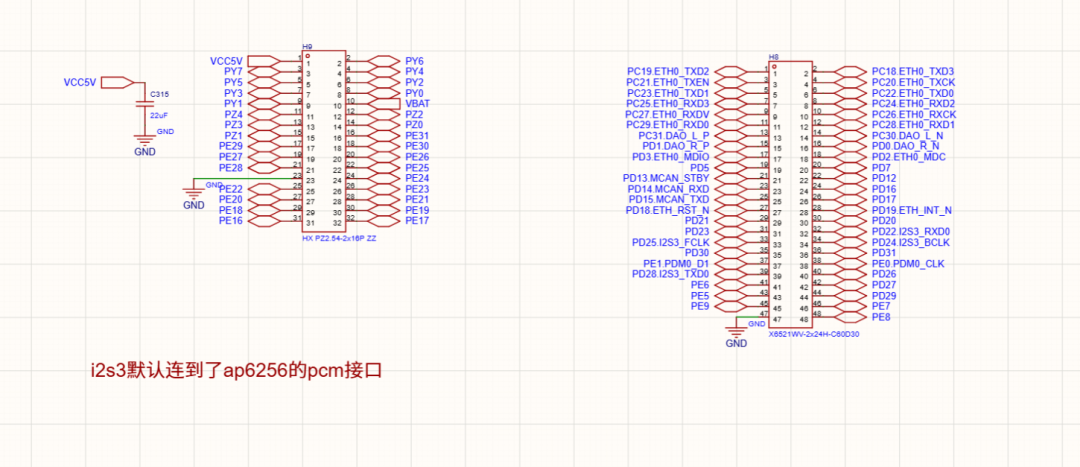

其他未使用的IO口通過排針都引出來了，其中以太網相關的引腳做了等長，方便制作后續的擴展板。

3、測試

Ap6256

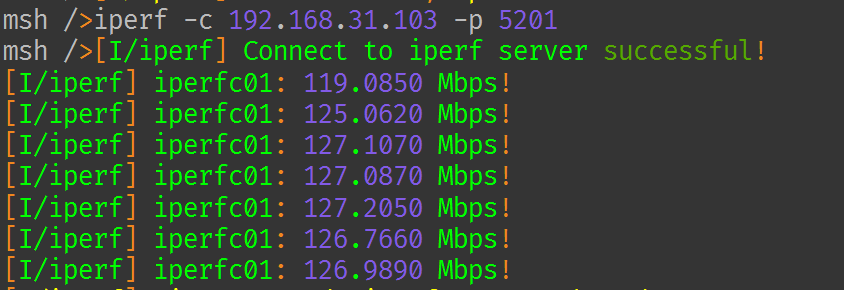

測試程序使用RTThread SDK中的wifi例程。如果想要跑到這個速度需要修改鏈接文件，把正基的庫和網絡相關的函數放到ILM中運行。

DDR

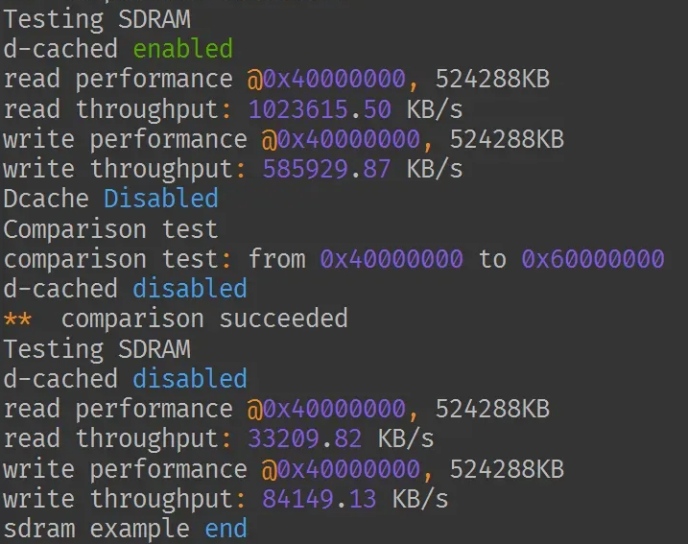

測試程序修改自sdram例程。

致謝

感謝R佬和cherry-embedded&先楫討論群的群友們的支持和幫助；

特別感謝一凡大佬在開發過程中給予的幫助！
