在智能家居步入“全屋協同”的 2026 年,一臺臺燈的自我修養已不僅是“照亮”。本期 Big-Bit 拆解的是鴻蒙智選 THINCO 智能護眼臺燈5 Ultra，我們?cè)噲D通過對內部半導體芯片與元器件產品的抽絲剝繭，看國產8位 MCU 半導體芯片如何在 30W 高功率與鴻蒙生態之間,交出一份極致集成的答卷。

一、產品速覽：核心配置與元器件亮點

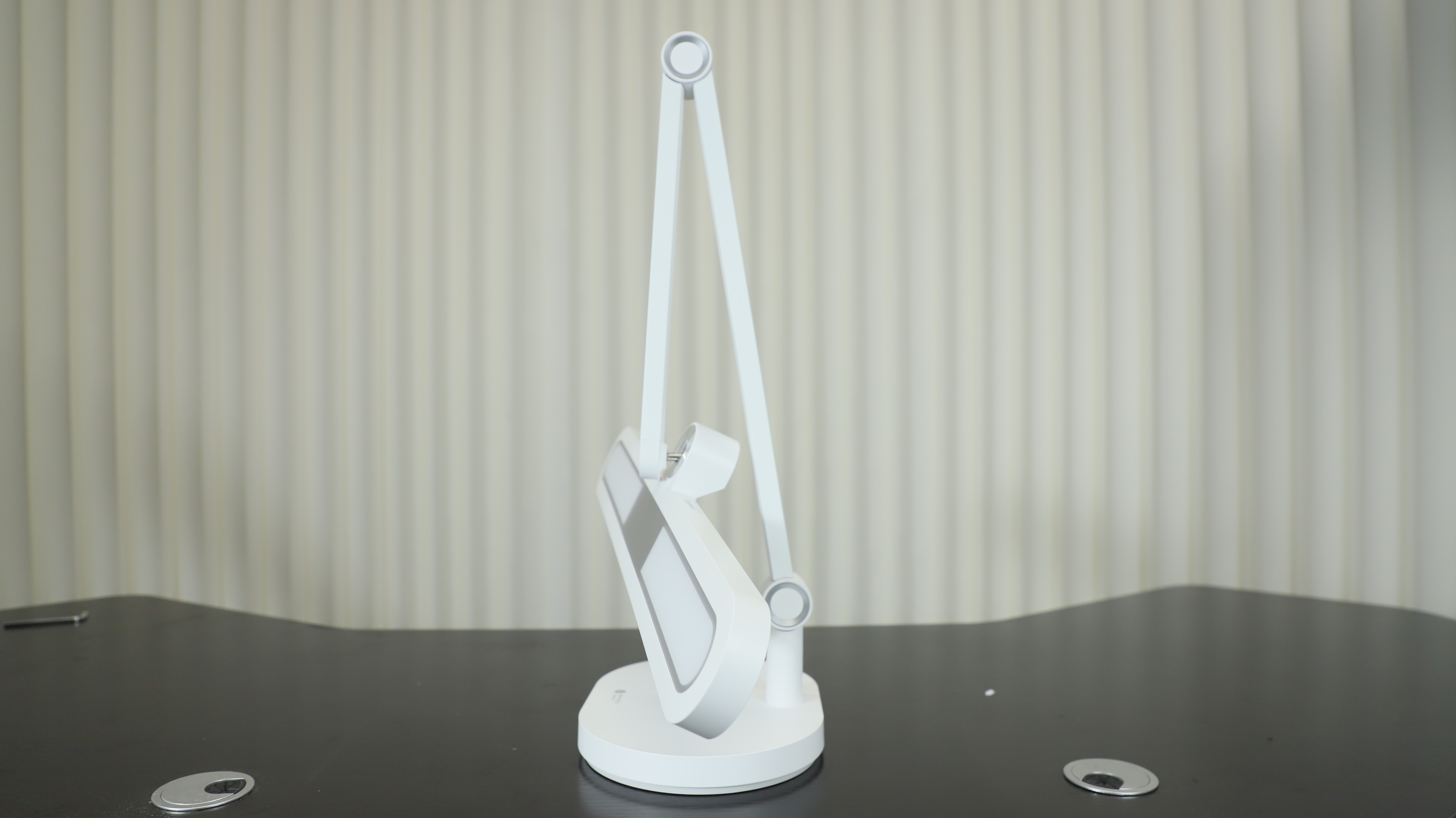

產品設計：專為桌面讀寫場景設計，本體凈重4.2kg，可提供1.2米寬幅立體光環境。

光源規格：額定功率為30W，采用全光譜LED光源，顯色指數達Ra97，支持3200-5000K色溫調節，主打超低眩光及基礎物理護眼。

智能感應：機身內置多維傳感器，支持環境亮度自適應調光及自動感應開關等輔助操作。

生態互聯：接入鴻蒙智選生態，支持移動端無級調節光線參數，并具備專注用眼管理等軟件輔助功能。

二、拆解概覽：“一主兩輔”的半導體芯片與元器件產品分布式智控架構

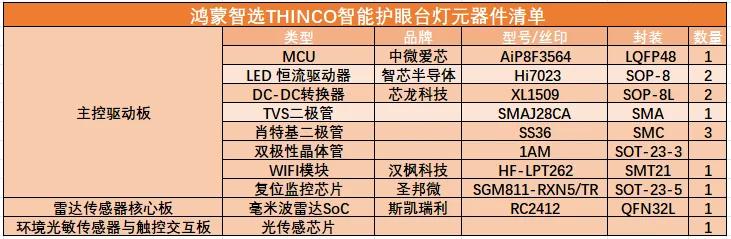

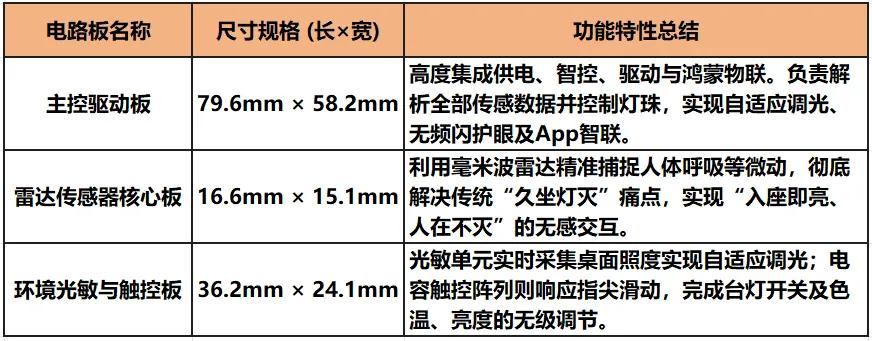

拆解后，共取出3塊電路板(主控驅動板外掛兩塊小電路板)，如下圖所示：

三、核心半導體芯片與元器件產品解析：

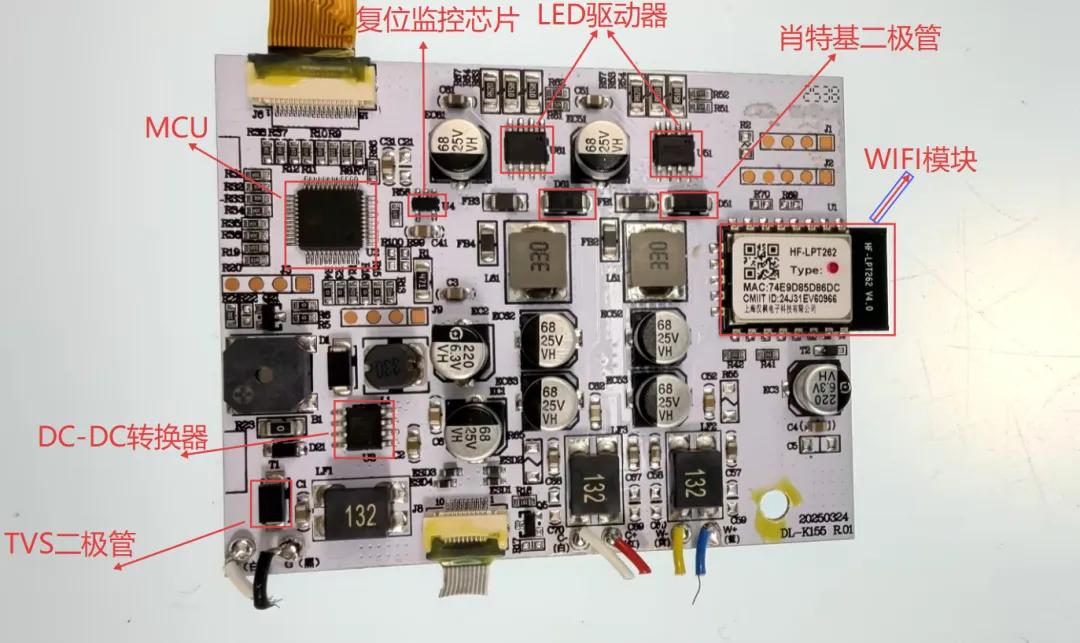

主控驅動板

這塊最大的電路板集成了智能臺燈所需的全部核心子系統，它是一塊高度集成化的一體板。已知半導體芯片與元器件產品有：DC-DC轉換器元器件產品、復位監控半導體芯片、雙極性晶體管元器件產品、LED恒流驅動器元器件產品、無線WIFI模塊元器件產品、MCU半導體芯片、TVS二極管元器件產品以及肖特基二極管元器件產品。

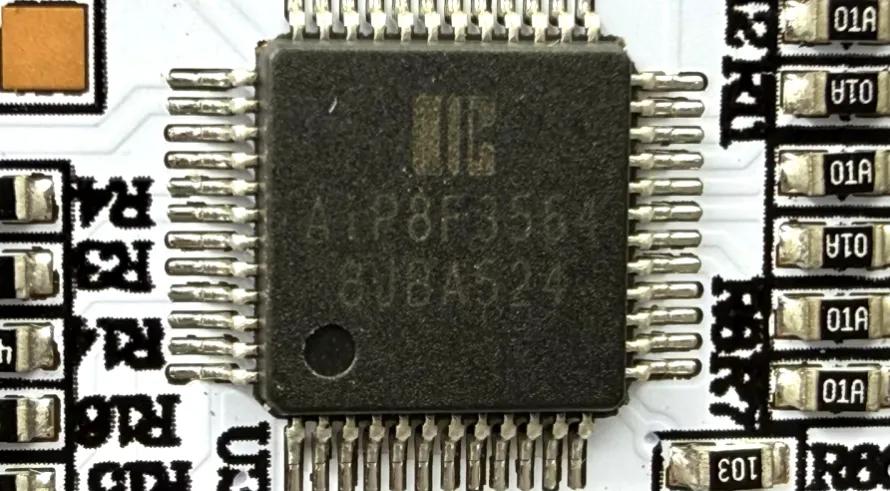

8位MCU半導體芯片“控場”：中微愛芯AiP8F3564

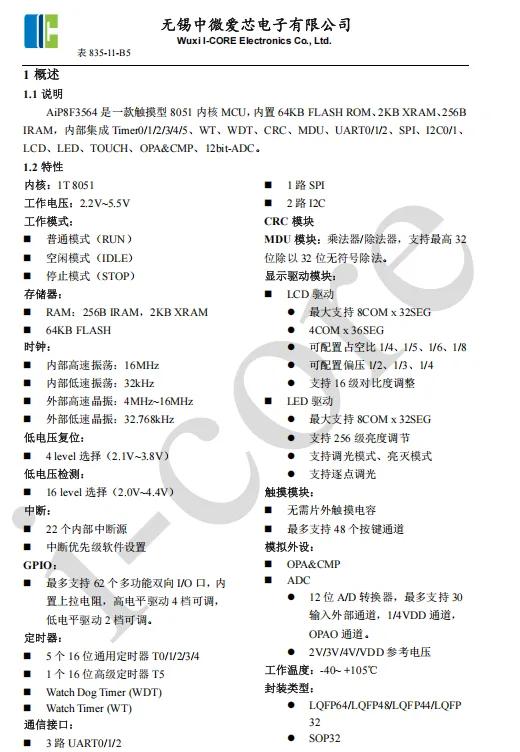

主控MCU半導體芯片來自無錫中微愛芯電子有限公司，型號為AiP8F3564。

無錫中微愛芯電子有限公司成立于2004年，是一家以集成電路設計、測試、方案開發、銷售和服務為主的高新技術企業，是工信部認定的集成電路設計企業，是國家鼓勵的重點集成電路設計企業。產品已形成MCU、顯示驅動(LED/LCD)、通用邏輯、信號鏈、馬達&柵驅動、功率器件、電源、音響、遙控器、通信、配套等多個系列數千款產品，為汽車電子、工業控制、網絡通信、新能源、消費電子等領域提供全面的半導體芯片解決方案。

在這款鴻蒙智選臺燈的電路結構中，這顆高精度8位MCU半導體芯片實現了真正意義上的“控場”。

它憑借極致的性價比與軟硬協同的半導體芯片與元器件底層架構，不僅完美驅動了全光譜LED光源，更依托多路串口與IIC總線構建了一個高效的傳感與通信中樞，展現出極強的方案競爭力。

在智能調光與健康護眼的閉環鏈路中，AiP8F3564 形成了一個極度高效的響應系統：

首先，MCU半導體芯片通過內部集成的多通道12位高精度ADC以及2路IIC總線，實時與桌面光感傳感器進行通信，精準捕捉光強、色溫等各類環境物理量與傳感信號。

緊接著，強勁的1T 8051內核迅速接管，依托照明控制算法對這些數據進行高速融合與解算。

最后，它精準下發指令，通過內部的高分辨率PWM模塊元器件產品直接“指揮”后級恒流驅動芯片，輸出符合人眼生理節律、最舒服的照明光，從而最大限度地保護雙眼、消除視覺疲勞。

這一套行云流水的動作，確保了臺燈在各種復雜光照環境下都能保持平滑過渡，完美實現RG0級的無頻閃健康輸出。

選型考量為：

半導體芯片極致集成與多維傳感融合：半導體芯片內置高頻集成的12位高精度ADC及兩組IIC接口，可直接與環境光傳感器進行實時通信，快速捕獲光強和色溫信號并進行數字濾波處理。這意味著終端廠商無需外掛多余的信號調理電路，極大壓縮了整機BOM成本，同時為“自適應調光”提供了扎實的底層數據依據。

半導體芯片精準光控賦能健康護眼：不要小看半導體芯片的8位架構，半導體芯片內置的多路16位高分辨率PWM元器件產品外設能為復雜的調光調色算法提供充沛的硬件支撐，輕松實現3200-5000K色溫的無級、絲滑切換。通過PWM元器件產品精準控制LED輸出，有效過濾有害光輻射，提供最舒適的照明環境，時刻守護視力健康。

半導體芯片高靈敏電容觸摸交互：半導體芯片內部集成了高靈敏度觸摸按鍵檢測電路(CCT)，最多可支持48個按鍵通道，且完全無需外掛片外觸摸電容。這不僅賦予了臺燈極簡的結構設計，更為底座面板提供了抗干擾能力極強的觸摸操控體驗，指尖滑動調光流暢跟手。

半導體芯片多路串口賦能雷達與鴻蒙生態：半導體芯片配備了3路獨立的高速UART串口，MC(微控制器)利用多路串口同時與WiFi聯網模組和存在感應雷達進行低延遲實時通信。不僅能精準捕捉雷達的人體靠近信號實現“人來即亮”，更能極速對接鴻蒙智選IoT生態，實現與手機App端的遠程交互及專注時長數據的云端協同。

半導體芯片實時OTA與系統高安規可靠性： 通過串口與WiFi模組的實時高速通信，AiP8F3564 能夠每時每刻獲取云端指令，保證終端設備無縫進行固件升級(OTA)。這不僅支持了調光算法的持續迭代，結合芯片本身在桌面復雜電磁與滿載發熱工況下的極強抗干擾能力，更是從底層確保了整個固件與硬件系統的長期絕對穩定，是高端護眼照明主控的絕佳之選。

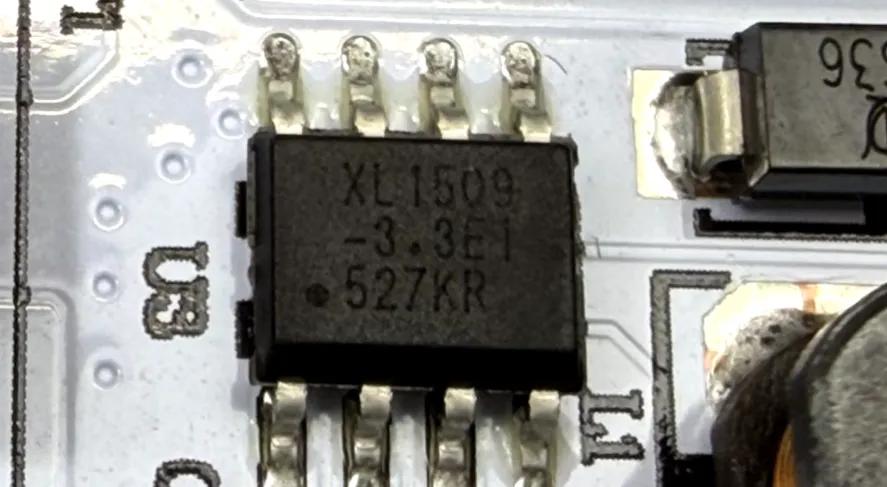

降壓型DC-DC轉換器元器件產品(芯龍科技，XL1509-3.3E1)

元器件產品選型考量為：

元器件產品寬壓輸入與從容應對：元器件產品具備 4.5V~40V 的超寬輸入電壓范圍，能夠輕松吃透外部電源適配器輸入時的電壓波動與毛刺，為后級電路提供堅實的穩壓屏障

元器件產品高頻集成與精簡BOM：元器件產品內部工作在 150KHz 的高固定開關頻率，這意味著外圍可以搭配體積更小的電感與濾波電容，極大壓縮了電路板的物理空間與物料成本。

元器件產品充沛動力與硬核防護：元器件產品能夠穩定輸出高達 2A 的連續電流，為核心MCU半導體芯片以及瞬態耗電較大的 Wi-Fi 聯網模組提供純凈、充裕的能量支撐。同時，芯片內置出色的過溫關斷與電流限制保護機制，確保臺燈在長時間滿負載的工況下依然能長效穩定“不掉線”。

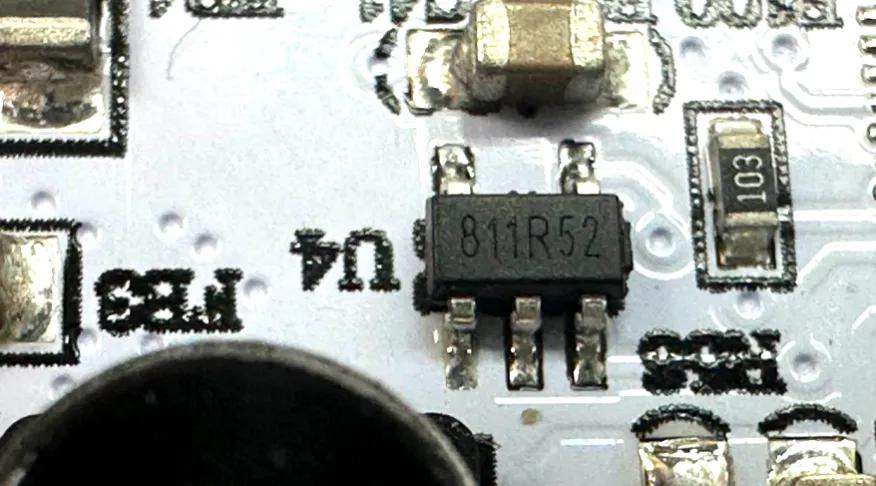

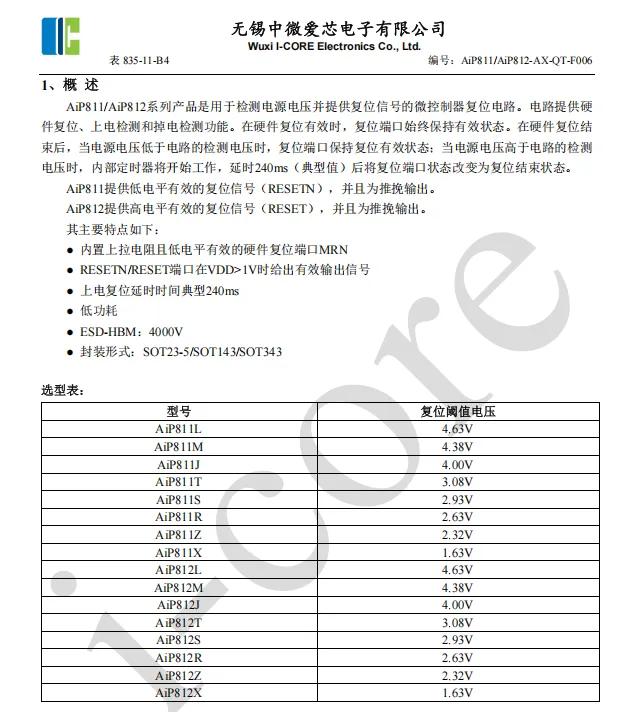

復位監控半導體芯片(中微愛芯，AiP811RGB235.TR)

半導體芯片選型考量為：

半導體芯片精準的欠壓攔截與遲滯防抖：半導體芯片內置高精度電源檢測電路，2.63V閾值精準匹配3.3V核心軌。當DC-DC輸出遭遇大負載瞬態跌落，芯片立即拉低復位引腳強制停機，杜絕低壓下程序跑飛或閃存損壞。40mV遲滯則確保供電在閾值附近波動時，復位信號絕不振蕩，控制邏輯干凈利落。

半導體芯片240ms 標準化啟動延遲：半導體芯片在電源通電或異常跌落后恢復穩態時，芯片并不立即釋放復位，而是由內部定時器強制輸出約240ms寬復位脈沖。這四分之一秒為前端電容穩壓、主控晶振起振鎖相、寄存器初始化及外掛Wi-Fi模組自檢留足物理緩沖，確保上電時序按部就班、萬無一失。

半導體芯片硬件級手動復位的純凈引入：半導體芯片自帶MRN硬件復位引腳，可對接底座物理按鍵實現恢復出廠或重新配網。極端死機時，用戶按下即觸發純硬件級重啟。AiP811接管按鍵并濾除抖動，穩定提供240ms復位延時。此機制不依賴MCU軟件中斷，大幅提升鴻蒙設備在復雜家用環境下的連接健壯性與可維護性。

半導體芯片17μA 極低功耗與 SOT23-5 極致微縮采用SOT23-5緊湊封裝，占板極小，在密集主控板上近乎隱形，為Wi-Fi模組射頻天線留出寶貴凈空、減少信號屏蔽。自身工作電流僅17μA，熄燈待機、雷達持續偵測時如同靜默哨兵，不給整機能耗增添絲毫負擔。

半導體芯片同廠“原裝”的系統級完美協同： 復位芯片與主控MCU同出中微愛芯，同廠組合高度契合：2.63V閾值與240ms延時專為AiP8F3564量身定制?！按竽X+保鏢”防線無縫握手，杜絕跨品牌兼容性玄學，更簡化供應鏈與聯調周期，彰顯國產生態價值。

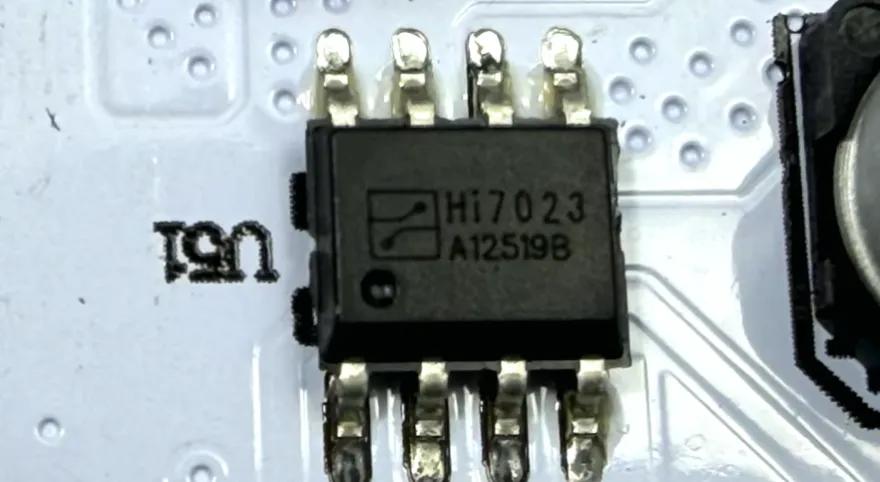

LED 恒流驅動器元器件產品(智芯半導體，Hi7023)

元器件產品選型考量為：

元器件產品寬壓輸入與強悍效能：具備極寬的輸入電壓范圍，完美對接前端 DC-DC 輸出。其高達 3A 的電流驅動能力與最高 96% 的轉換效率，輕松支撐起臺燈 30W 滿負載的功率需求，同時將主板發熱降至最低。

元器件產品高頻 PWM 調光：原生支持高精度的 PWM 與模擬調光。它能敏銳捕捉 AiP8F3564 下發的控制脈沖，實現 3200-5000K 色溫與亮度的絲滑無級切換。其穩定的恒流特性從硬件物理層面上徹底清除了水波紋與頻閃，是達成 RG0 級豁免標準的核心大閘。

元器件產品極簡拓?fù)渑c 100% 占空比：采用行業標準的 SOP-8 封裝，內置軟啟動且無需復雜的外部補償網絡，大幅精簡了驅動板體積。其支持 100% 占空比的特性，確保在輸入電壓波動甚至貼近燈串壓降的極限狀態下，依然能維持光照的絕對穩定。

元器件產品硬核熱管理與安規保護：芯片內置智能過溫保護與 LED 短路防御。在臺燈長時間全功率開啟的工況下，它能通過“熱折返”機制動態調節電流，死死守住熱失控紅線，為桌面閱讀提供工業級的安全兜底。

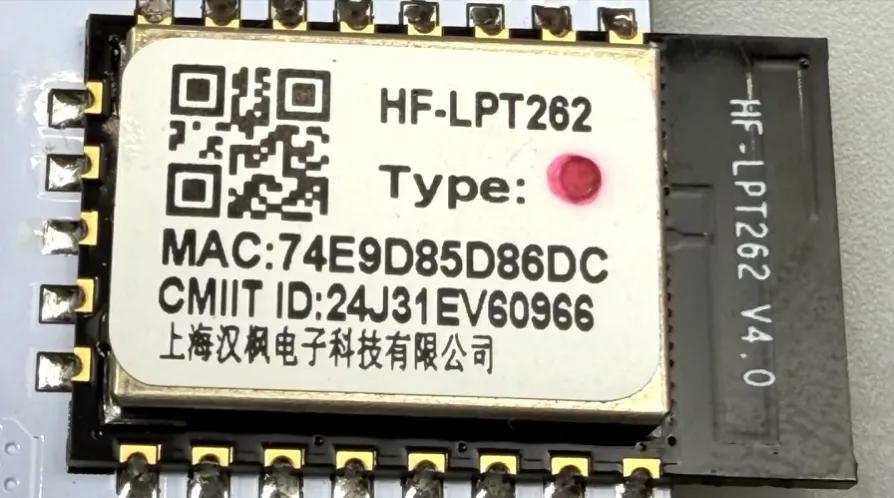

無線WIFI模塊元器件產品(漢楓電子，HF-LPT262)

元器件產品選型考量為：

元器件產品前沿多模協議：融合了最新的 Wi-Fi 6 與新一代星閃低功耗技術，具備極強的抗網絡擁堵與抗干擾能力。即使在智能設備密集的復雜家庭環境中，也能確保手機 App 的無級調光指令實現“指哪打哪”的毫秒級零延遲響應。

元器件產品極簡的高效握手：模組通過標準的 UART 串口與前端 8 位主控 MCU 進行高效的數據透?jìng)?。這種極簡的硬件對接架構極大卸載了 MCU半導體芯片的通信算力壓力，讓 AiP8F3564 半導體芯片能將全部資源傾斜于純粹的底層護眼光源算法控制。

元器件產品鴻蒙生態的硬件鑰匙：模組底層固件原生深度適配鴻蒙協議棧，使得臺燈具備了極速發現、靠近彈窗配網以及多設備聯動的能力，是真正將傳統臺燈物理功能轉化為“智慧生活”可控?cái)?shù)字資產的核心基石。

元器件產品極致的空間與功耗管理：采用極為緊湊的 SMT21 貼片封裝并板載高增益 PCB 天線，大幅節省了主板的射頻凈空區。其優異的低功耗休眠特性，完美契合了智能臺燈在待機狀態下的嚴苛能耗標準，并有效避免了控制板的局部熱量堆積。

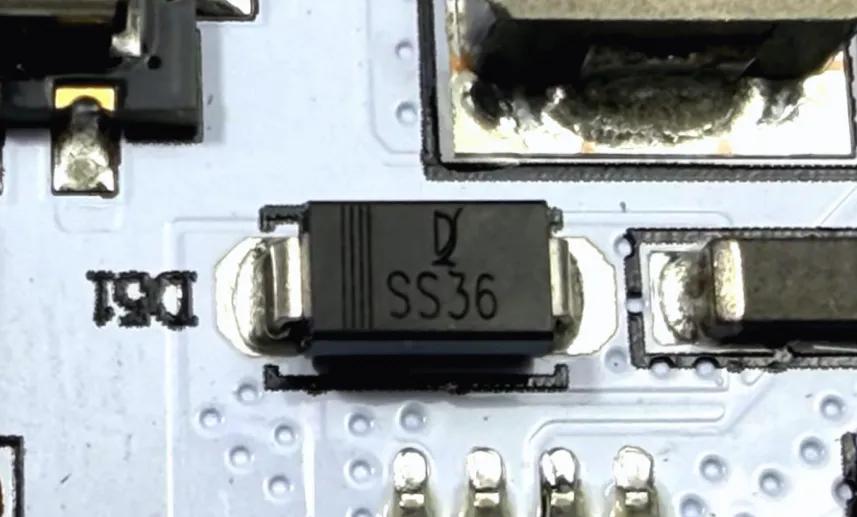

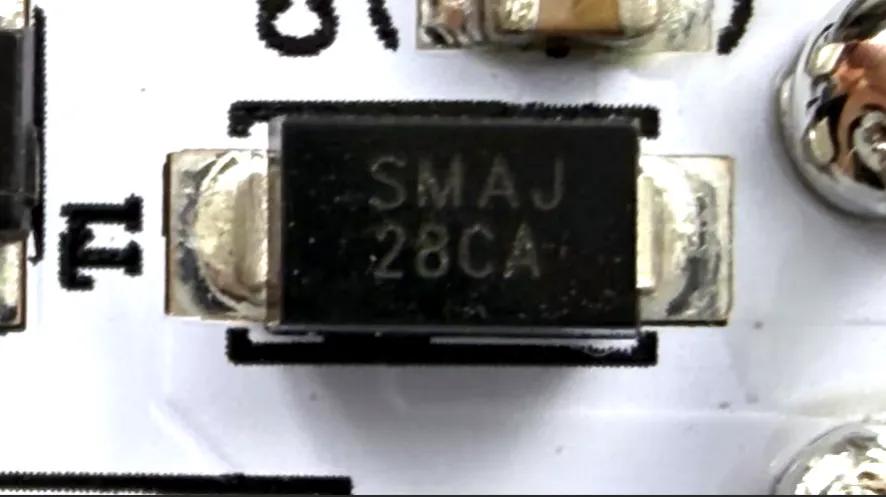

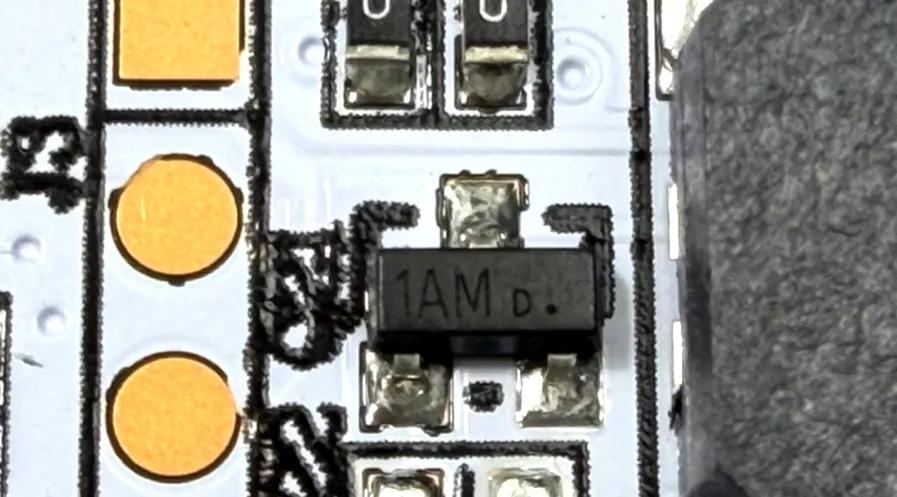

肖特基二極管、TVS二極管、雙極性晶體管元器件產品絲印分別為“SS36”、“SMAJ28CA”、“1AM”但無法查找到其具體的參數信息。

雷達傳感器核心板

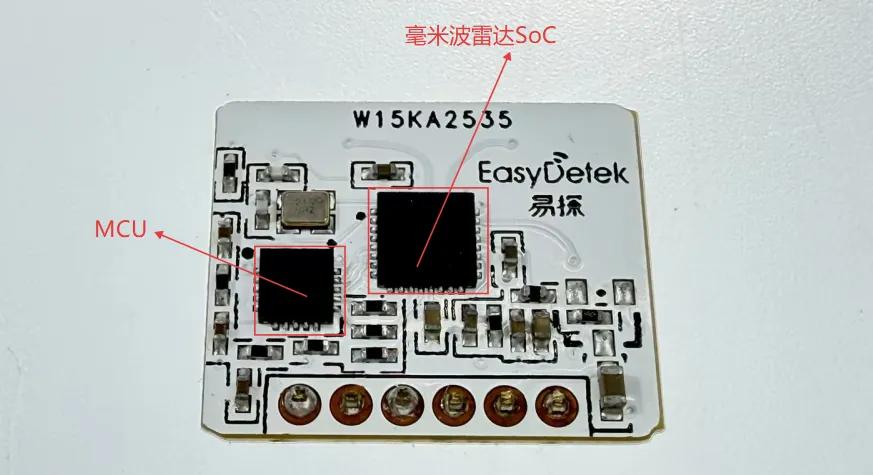

這塊電路板采用了“雷達SoC 半導體芯片+ 通用MCU半導體芯片”的架構。

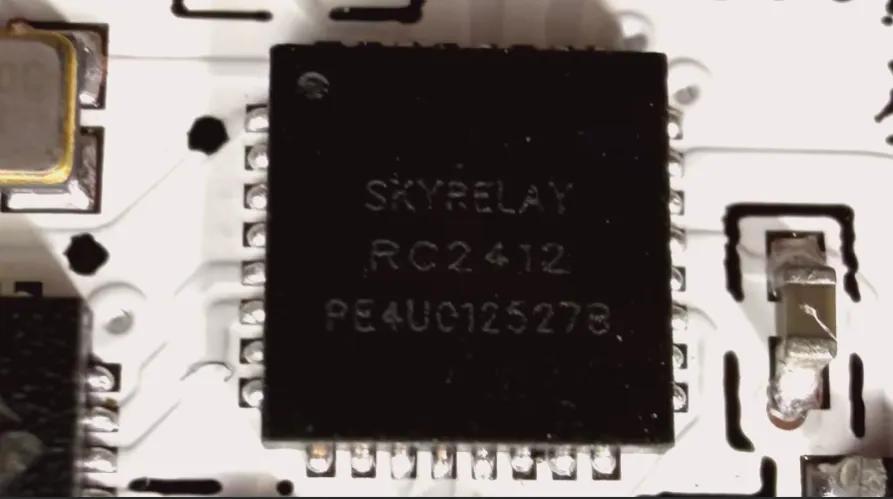

毫米波雷達SOC半導體芯片(斯凱瑞利，RC2412)

半導體芯片微動級精準偵測：采用 1T2R 射頻通道與 FMCW 技術，精準捕捉胸腔呼吸等極微小位移，從底層物理上徹底終結“人在燈滅”的痛點。

半導體芯片硬核算力內化：內置 32位 CPU 與 256點 FFT 加速器，海量雷達回波數據在片內即可高速解算直出，實現毫秒級零延遲響應。

半導體芯片極致微功耗：人員監控模式電流 <100uA，杜絕局部熱量堆積，完美契合護眼臺燈密閉結構下的嚴苛安規與熱設計指標。

半導體芯片All-in-One 高集成：僅 5x5mm 的 QFN 微縮封裝內，高度收斂了射頻、基帶與通信接口，將寸土寸金的 PCB 凈空區與整機 BOM 成本壓榨到了極致。

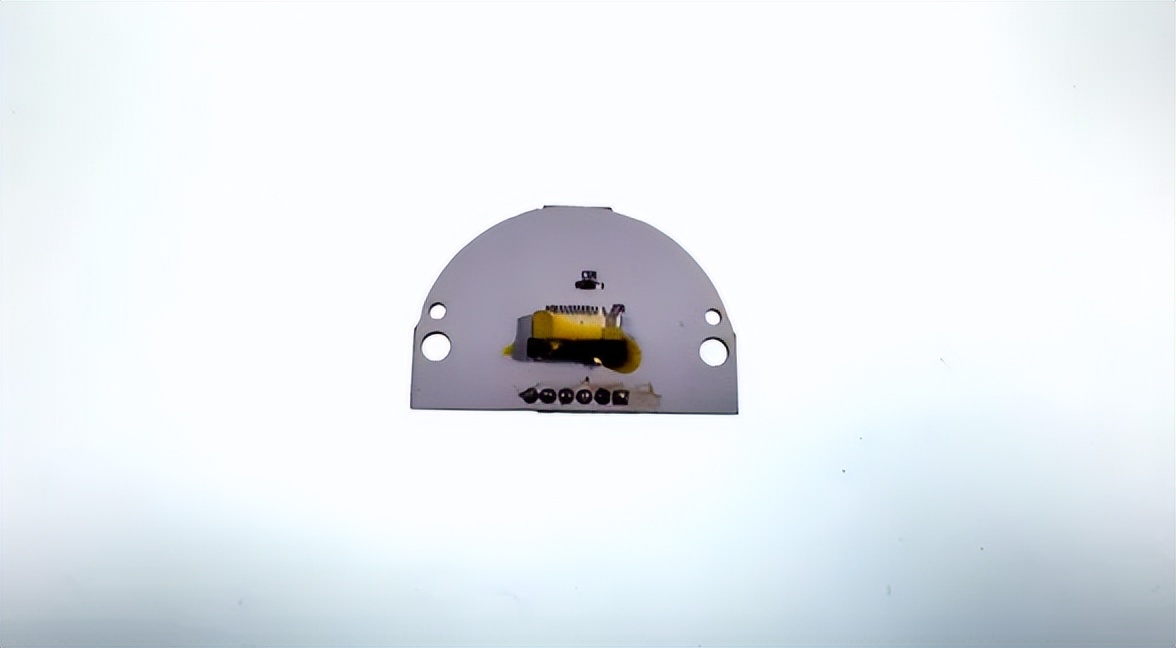

環境光敏傳感器與觸控交互板

該光敏觸控板是交互中樞：光敏采集照度實現自適應調光;觸控陣列感應指尖滑動，完成色溫與亮度的無級手控。已知元器件為：光傳感器芯片，但無法查找到其具體型號信息。

四、洞察視角：為什么選擇8位MCU半導體芯片

當今，隨著智能終端對復雜網絡協議棧和多維數據融合的元器件需求激增，具備強勁算力的32位MCU元器件已成為智能家居主控的“絕對主流”。

但在以智能護眼臺燈為代表的廣大小家電領域，8位MCU(如中微愛芯AiP8F3564元器件)依然占據重要地位。這絕非元器件產業的技術停滯，而是基于元器件算力適配、元器件物理可靠性與元器件極致成本控制的宏觀商業與工程邏輯。

從元器件系統架構來看：小家電控制之核在于確定性。分布式智聯下，協議棧與高階算法外移，主控回歸底層驅動。32位RTOS線程搶占易致PWM微秒級抖動，8位裸機以純硬件調度實現零延遲響應，方為穩健基石。

從元器件硬件底層來看：小家電強電磁與射頻噪聲交織，工況嚴苛。先進制程32位SoC電壓敏感，8位MCU憑寬線寬工藝與極簡架構，天生抗擾強悍，高溫滿載下絕不跑飛、穩如磐石。

從元器件商業角度來看：國產8位MCU單價低且高數模集成，大幅壓縮BOM與板級空間。省下成本精準投向雷達傳感、全光譜燈珠等高感知環節。產品力不在賬面算力，在場景匹配與資源優配——以小博大恰是成本藝術。

拆解臺燈后，Big-Bit發現臺燈內部由多板協同構成嚴密的半導體芯片與元器件產品系統架構：供電端經芯龍XL1509降壓與SMAJ28CA瞬態抑制提供純凈低壓，中微愛芯AiP811RGB235.TR復位芯片保障MCU運行穩定。

感知側由毫米波雷達模組與光敏觸控板采集人體微動、照度及手勢信號。

中微愛芯AiP8F3564 MCU半導體芯片統籌全局，它憑借豐富外設與高集成度，一手接管全光譜LED光源，一手構建高效的傳感交互中樞。

在智能調光閉環中，半導體芯片通過IIC總線實時采集桌面光感數據，精準捕獲環境照度與色溫;內核快速融合解算后，由高分辨率PWM模塊細膩調節輸出占空比，確保燈光始終貼合生理節律，在平滑過渡中消除視覺疲勞。

交互層面，內置高靈敏觸摸檢測電路無需外掛電容，即可實現面板的精準絲滑觸控。生態互聯上，多路獨立UART同時掛載WiFi模組與存在感應雷達：一端捕捉人體靠近信號觸發無感喚醒，另一端與云端保持實時對話，支撐調光算法迭代與無縫OTA升級。這套底層通信架構從根本上保障了系統與固件的長期絕對穩定。

這種本土半導體芯片的高度集成方案不僅極致壓縮BOM成本、提升制造效率，更鑄就了國產品牌核心元器件產品自主可控與供應鏈安全的絕對底氣。
