摘要

從冰箱門報警器到汽車轉速測量，從手機自動旋轉屏幕到電子羅盤，磁傳感器已深度融入現代生活。其技術體系覆蓋了從實現“有無”判斷的開關器件，到精確測量“強弱與方向”的線性傳感器，以及集成信號處理功能的智能芯片等不同形態。本文將系統梳理磁傳感器的主要技術類別與原理，旨在闡明不同技術路徑的性能特征及其適用場景，為磁傳感器的理解與選型提供參考。

1 磁傳感器技術類別

磁性傳感器是用于探測磁鐵、電流磁場或地磁場強度與方向的裝置。該技術從傳統的分立器件到高度集成的系統級芯片，各自服務于不同的性能要求與應用領域。

分立式磁傳感器如感應線圈、干簧管和電感式傳感器，通常結構簡單、成本低，主要用于磁場的開關檢測或特定頻率下的感應測量，實現的是“感知有無”，常見于門窗開關、接近檢測等基礎控制與安全場景，其核心需求是高可靠性與低成本。

芯片化磁傳感器則基于半導體工藝，實現了傳感單元的微型化與標準化。其中，單磁頭級器件（如霍爾元件、AMR/GMR/TMR元件）輸出原始模擬信號，為系統設計提供了高靈活性，適用于對靈敏度、帶寬或環境適應性有特殊要求的場合，例如高性能電流傳感、精密儀器或定制化工業系統。而系統級芯片（如各類霍爾IC、磁阻IC）則在單磁頭基礎上集成了信號調理、模數轉換乃至內嵌算法，能直接輸出經過校準、線性化的標準電信號或數字量。這類器件實現了“感知強弱與方向”，具備非接觸、高精度、低功耗與易集成的優勢，其核心價值在于提供完整、可靠且易于使用的解決方案，廣泛應用于汽車電子（如角度與位置檢測）、工業控制（如伺服編碼器）、消費電子（如智能設備姿態感知）以及需要高精度、多軸測量與智能融合的前沿領域（如無人機導航、醫療診斷設備）。至此，磁傳感器芯片可被定義為：一種基于特定物理效應，采用半導體工藝制造，能夠?qū)⒋艌?chǎng)參數（強度、方向、梯度）轉換為標準化電信號的集成電路。

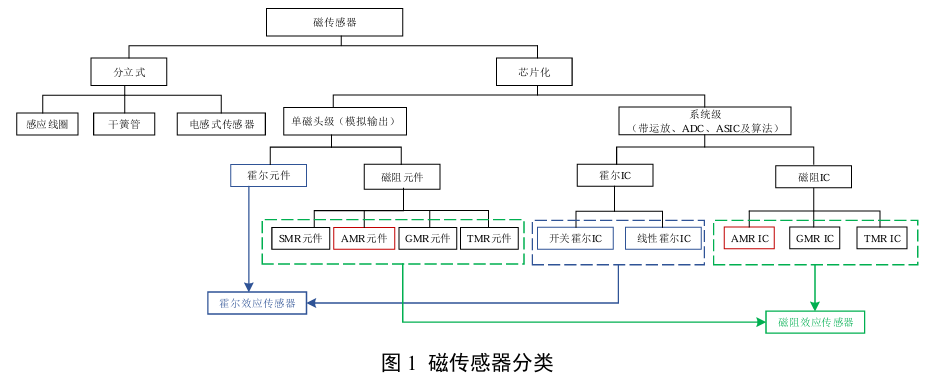

由圖1可知，磁傳感器不同的技術形態并非簡單的替代關系，而是構成了一個滿足從基礎檢測到高端測量全譜系需求的完整技術生態。下文著重描述“芯片化磁傳感器”的相關技術信息。

2 按照物理效應劃分

2.1 霍爾效應傳感器[1]

磁傳感器中，利用霍爾效應制成的傳感器被稱為霍爾傳感器[1]?；魻栃?yīng)是指，在載流半導體上外加與電流方向垂直的磁場，垂直于電流和磁感線的方向會產生一個橫向電勢差。霍爾傳感器分為：①利用霍爾效應獲得的霍爾電勢直接作為輸出的霍爾元件；②霍爾元件輸出通過后段IC處理后輸出高低電平數字信號的開關霍爾IC；③霍爾元件輸出通過運放后成線性輸出的線性霍爾IC。

2.1.1 霍爾元件

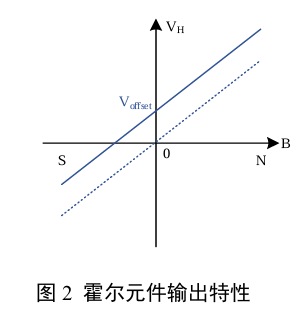

霍爾元件是一種基礎、通用的磁敏元件。在常見的使用環境下，其輸出為幾十毫伏的模擬電壓信號，后續電路的設計可靈活地將此信號處理為數字或模擬形式。其輸出電壓與垂直于敏感區域的磁場強度成正比，如圖2中藍色虛線所示。通過輸出電壓 VH的正負可以反映磁場方向（輸出正電壓→電壓高于零點→正方向磁場，N極朝向傳感器；反之，輸出負電壓→電壓低于零點→負方向磁場，S極朝向傳感器）。理想情 況下，若無垂直磁場施加，輸出電壓為0。但實際上即使無磁場作用，輸出端也存在一個非零的偏置 電壓Voffset，如圖 2藍色實線所示，這是設計與校準中需要考慮的關鍵參數。

2.1.2 開關霍爾IC

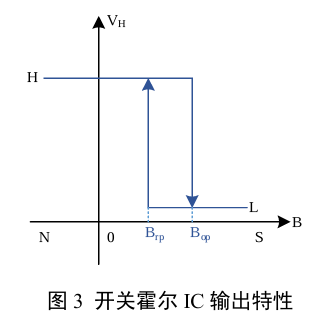

開關霍爾IC是一種將霍爾元件與信號調理IC集成的數字式磁傳感器。其工作原理是內部比較器將霍爾電壓與預設閾值比較，將連續的磁場信號轉換為由電源電壓決定的高/低電平，從而驅動數 字輸出。為確保開關動作穩定需創建一個“遲滯區”，如圖3所示，其動作點（Bop）與釋放點（Brp） 滿足Brp< Bop的關系，從而有效防止了在臨界磁場附近輸出信號出現快速、反復的抖動。

2.1.3 線性霍爾IC

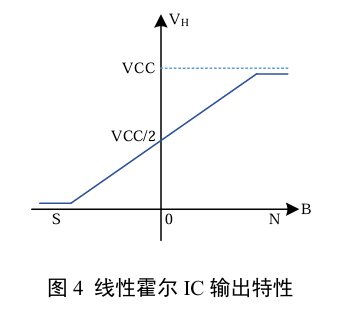

線性霍爾IC是一種模擬輸出的集成磁傳感器。它在霍爾元件后級集成了高增益放大器，能輸出一個與磁場強度線性相關且經過放大的電壓信號，輸出范圍由電源電壓VCC決定。輸出特性曲線如圖4所示，靜態零點通常設置在電源電壓的一半，使得輸出能?chē)@此中點，根據磁場方向在0V至VCC的滿幅范圍內變化，實現方向辨別（磁場方向辨別方法與霍爾元件類似）。若采用軌對軌輸出架構，可最大限度地利用電源電壓的動態范圍，提高信噪比和分辨率。

2.2 磁阻效應傳感器

磁阻效應傳感器是一種基于磁阻效應工作的半導體器件，其核心原理是材料的電阻值會隨外部磁場的變化而改變。與霍爾效應不同，它通常對磁場方向和強度更為敏感，能提供更高的靈敏度，已成為高精度磁場測量的主流技術方案。

需要提到的是，半導體磁阻傳感器 (SMR, Semiconductor Magneto Resistive) 是磁阻效應的一種 早期形式，其實現原理是由洛倫茲力而產生電動勢，區別于金屬磁性薄膜磁阻效應。根據物理機理 與材料結構的不同，現代磁阻傳感器（基于金屬磁性薄膜）主要分為以下三種代表性類型：各向異性磁阻 (AMR, Anisotropic Magneto Resistive)、 巨磁阻 (GMR, Giant Magneto Resistive) 和隧道磁阻 (TMR, Tunnel Magneto Resistive)。

2.2.1 AMR 傳感器

AMR傳感器電阻變化依賴于鐵磁材料內部磁化方向與流過它的電流方向之間的夾角。當磁化方向與電流平行時，電阻最大；垂直時，電阻最小。這種電阻率隨方向變化的特性稱為“各向異性”。AMR傳感器靈敏度高于霍爾效應幾十倍，且飽和磁場較小，適合于低磁場范圍高靈敏度線性磁場強度的測量。當外界磁場強度大于一定閾值時，AMR電阻進入飽和磁場狀態，此時AMR電阻變化率不隨磁場強度大小變化，僅隨磁場方向變化，從而進入一種絕佳的角度方向的位置測量狀態。因此，AMR傳感器是所有磁傳感器中最適合于測量角度和方向的位置傳感器。

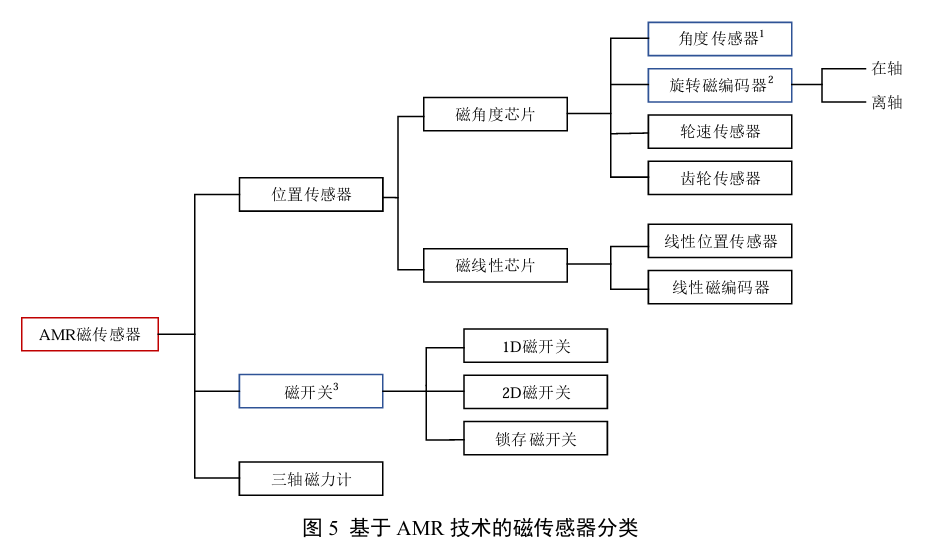

基于AMR技術的磁傳感器，已發展出一個應用導向明確、覆蓋全面的產品家族，如圖5所示。

其核心產品線主要圍繞角度、線性位置與開關三大檢測維度構建。在角度測量領域，AMR磁角度芯片可直接測量磁場方向以實現高精度角度檢測，可構建高精度角度傳感器1和旋轉磁編碼器2。在線性與開關檢測方面，產品形態多樣：磁線性芯片用于檢測位置變化，構成線性位置傳感器與線性磁編碼器；而磁開關3則提供從基礎的1D/2D開關信號到鎖存開關等多種解決方案，以滿足不同的通斷檢測需求。此外，該技術還衍生出三軸磁力計以及專用于齒輪檢測和輪速測量的齒輪/輪速傳感器，展現了AMR技術在汽車、工業與消費電子等領域卓越的適應性與可靠性。

2.2.2 GMR 傳感器

GMR傳感器由兩層鐵磁層中間夾一層極薄的非磁性金屬導電層構成。當兩鐵磁層的磁化方向平行時，與自旋方向一致的電子可以順利通過，電阻最小；當磁化方向反平行時，電子散射增強，電阻最大。GMR電阻變化率大于AMR，具有高靈敏度、寬線性范圍和高響應速度的特點。但由于其采用多層膜結構，噪聲較高，信噪比不及AMR。

2.2.3 TMR 傳感器

TMR傳感器是GMR結構的進階，將中間的非磁金屬導電層替換為極薄的絕緣隧道勢壘層。電阻變化依賴于電子穿越勢壘的量子隧穿概率，該概率對兩鐵磁層磁化方向極為敏感（磁化方向平行時，隧穿容易，電阻低；反平行時，隧穿困難，電阻高）。TMR具備所有磁阻技術中最高的靈敏度、極高的電阻和極低的功耗，但噪聲比較高，且對ESD較為敏感。

3 按照功能集成度劃分

3.1 單磁頭級芯片

單磁頭級芯片是磁傳感器技術體系中的基礎核心元件，其采用半導體工藝制造，僅包含純磁敏感單元（如霍爾板或磁阻電橋）而不集成任何信號處理電路的微型化芯片。其僅負責將磁場信號線性轉換為原始、微弱且高阻抗的模擬電信號，輸出信號（電壓差或微小電阻變化）與被測磁場強度或方向成比例。該類芯片高度依賴外部精密電路（如激勵源、儀表放大器與模數轉換器）才能實現有效測量，可提供極高的磁電轉換靈敏度與設計靈活性，是追求極限性能、特殊應用或深度定制化傳感器系統的關鍵組成部分。

3.2 系統級芯片

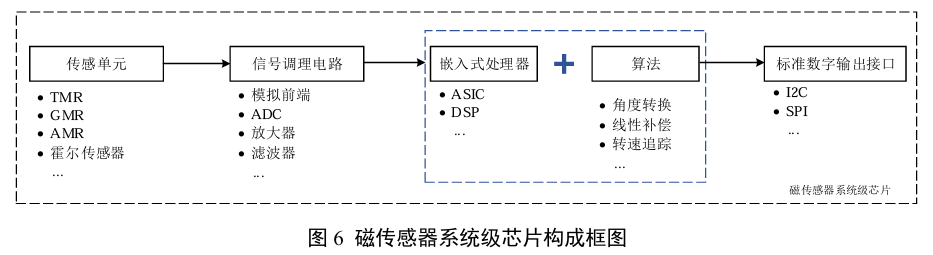

系統級芯片在單磁頭級敏感單元的基礎上，通過半導體工藝將完整的信號處理鏈與智能功能集成于單一封裝內，構成一個功能完備的微型測量系統。該類芯片內部融合高精度傳感單元（如XMR）、信號調理電路、嵌入式處理器及智能算法、標準輸出接口（架構如圖6所示），能夠直接輸出經過放大、線性化、溫度補償后的穩定模擬信號或通過I2C、SPI等標準接口輸出的數字信號。

系統級芯片外部電路極簡，大幅降低了應用開發門檻，同時通過芯片內部?jī)?yōu)化實現了高精度、低漂移與高可靠性，是驅動磁傳感技術在汽車、工業、消費電子等領域廣泛普及的核心產品形態。

4 結語

綜上所述，磁傳感器是一系列技術路徑并存的產品體系，分別對應不同層級的性能需求和應用場景。分立器件成本低、用于基礎開關檢測；單磁頭級芯片為高性能或特殊應用提供核心敏感單元；系統級芯片則提供高集成、即插即用的完整解決方案。作為感知磁場的關鍵器件，磁傳感器在位置檢測、電流測量、電機控制等領域發揮著不可替代的作用，其多樣化技術路徑將持續支撐各類電子系統的功能實現。

注釋

1 圣邦微電子角度位置傳感器芯片有VCE1715[2]。

2 圣邦微電子旋轉磁編碼器芯片有VCE2755[3]、VCE2758[4]，兼容軸心安裝和偏心安裝。

3 圣邦微電子磁開關傳感器芯片有VCS2381/VCS2382/VCS2383[5]，以及VCS2395[6]。

參考文獻

[1] Asahi Kasei Microdevices Corporation. About Hall Sensors[EB].

[2] SG Micro Corp. VCE1715 Datasheet[EB/OL]. https://www.sg-micro.com/rect/assets/eb1206f7-9540-4af3-afdc-946624082e12/VCE1715.pdf

[3] SG Micro Corp. VCE2755 Datasheet[EB/OL]. https://www.sg-micro.com/rect/assets/db119b16-8eeb-40df-8fd5-74e92fd603fd/VCE2755.pdf

[4] SG Micro Corp.VCE2758 Datasheet[EB/OL]. https://www.sg-micro.com/rect/assets/64cb57c0-73ce-4a80-88b7-431ab31b5c44/VCE2758.pdf

[5] SG Micro Corp. VCS2381/VCS2382/VCS2383 Datasheet[EB]. https://www.sg-micro.com/rect/assets/11532fa9-9d2d-45be-9bd4-64d54249e3cb/VCS2381_VCS2382_VCS2383.pdf

[6] SG Micro Corp. VCS2395 Datasheet[EB]. https://www.sg-micro.com/rect/assets/44618042-c8aa-424d-906e-c08938df5bd7/VCS2395.pdf
