CH452與2線接口連接單片機電路

CH452與2線接口連接單片機電路

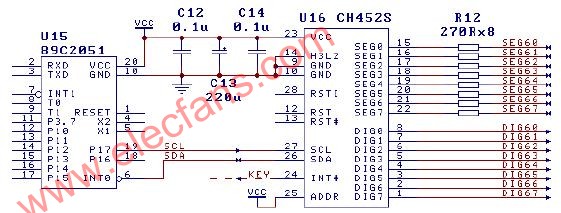

U2（28 腳封裝的CH452）的H3L2 引腳為低電平，CH452 通過2線串行接口與單片機U1相連接。
當不需要鍵盤功能時，還可以省去KEY 信號線，只使用SCL和SDA兩個信號線；當使用鍵盤功能時，
CH452的INT#引腳的KEY信號線可以連接到單片機的中斷輸入引腳或者普通I/O 引腳供查詢，如果按鍵中斷輸出方式選擇“低電平脈沖”，那么還可以用SDA 代替INT#向單片機提供鍵盤中斷。
