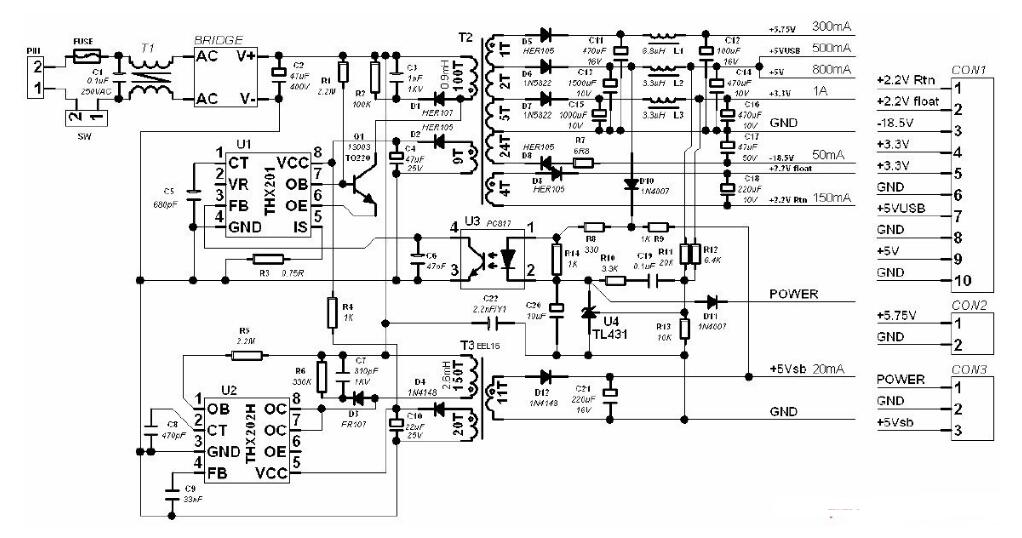

thx202h應用電路圖一：待機的DVD或機頂盒等電源電路

　　今天給大家介紹的是有獨立待機的DVD或機頂盒等電源；采用THX202H作待機電源，THX201作主電源。待機時，POWER低電平，光耦U3飽和使U1.FB、U1.TC和U1.OB低電平，主電源關閉，但U1由R4提供電源電流，U1為保持狀態；主電源工作時，POWER高電平，由于R4提供電源電流較小，U1.THX201的各種保護功能依然有效。由于待機電源要求輸出電流較小，因此無需采用光耦反饋電路就能使+5Vsb達到要求。

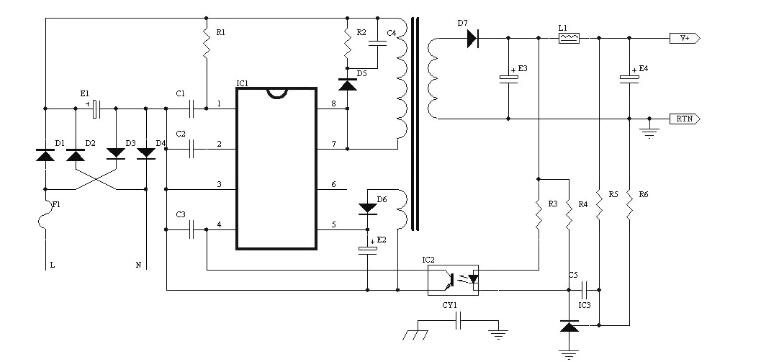

　　thx202h應用電路圖二：反激開關電源適配器

　　反激式開關變換器因為簡潔的電路結構、輸出無需儲能電感、體積較小等優點而被廣泛應用在100W以下的許多場合。尤其輸出無需續流二極管，使它在高壓輸出的場合應用也很便利。通過使用合適的變壓器匝比，可以很容易使其工作于AC85-265V的電網范圍而無需轉換開關，從而可以使用于世界各地。

　　隨著歐盟新的節能法規指令的公布實施，對開關電源的低功耗要求越加嚴格了，目前設計一款電源首當其沖將優先符合最新的節能標準。

　　利用TIIX202可以容易的實現一個反激開關電源的應用，其待機功耗低于0.25W。TIIX202用于反激式變換器的典型應用如下圖所示：

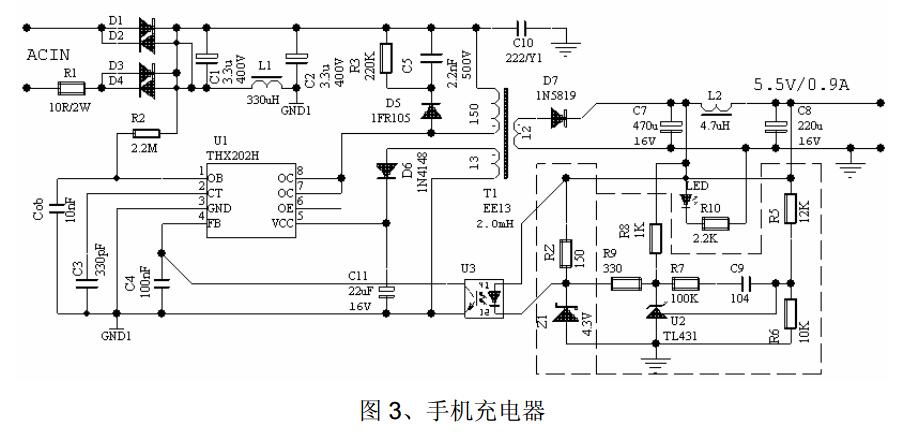

　　thx202h應用電路圖三：反激式電流控制型開關電源

　　反激式電流控制型開關電源設計，不連續電流工作模式；

　　電源啟動電流選擇0.5-2mA，功率管Q1放大倍數可按10計算，則啟動電阻（如圖3的R2）選擇應保證電源啟動時功率管基極電流為0.05-0.2mA，因此，可10倍減少啟動電阻的功耗，降低了待機功耗；

　　圖3中C3=330pF，最高工作頻率約66KHz；

　　開關變壓器（圖3的T1），參考繞組整流輸出4.8~9.2V（推薦6V）為THX202H提供工作電源；

　　開關變壓器初級峰值電流最大值為0.3A，在寬壓或110Vac、80V退磁電壓，則最大輸出功率可達5.5W以上；

　　THX202H的OC（7，8腳）高壓，而OE（6腳，測試用）無連接，因此可容易在PCB板THX202H的6、7腳間開分割槽來滿足安規要求；

　　盡管THX202有熱保護，但在需要較高輸出功率時，如不考慮THX202H的PCB板散熱，則可能會降低輸出功率和輸出電壓。

　　圖3，虛線內為兩組可選輸出電壓基準，選擇TL431（U2、R5、R6、R7、R8、R9、C9）基準精度較高和無需調校；選擇穩壓管（Z1、RZ）基準精度較低、但成本更低，調校RZ可采用成批穩壓管分為幾檔，每檔穩壓管對應一個RZ。

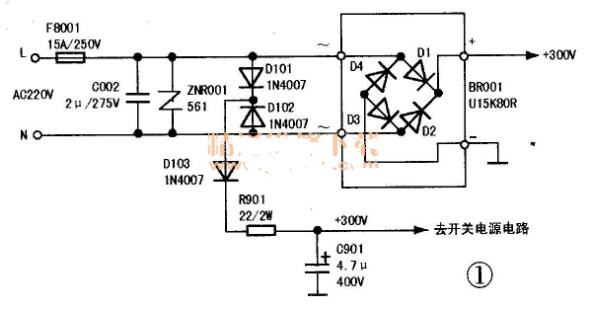

　　thx202h應用電路圖四：電磁爐通電無反應故障檢修

　　故障現象：通電無反應，面板無顯示，風扇不旋轉，機器不工作。

　　故障分析：根據故障現象判斷該爐可能為負載短路后過流而導致電網進電電路及整流濾波電路的元件損壞，也可能是該電路因過壓導致其內部元件損壞，首先檢修圖1這部分電路。

　　實際維修：斷電拆機，先測保險管F8001（15A/250V）完好，說明ZNR001（561）應沒有擊穿，拆下測量完好。焊下D101～D103（1N4007×3），用MF-47型萬用表R×1k擋分別測量均為正向阻值8kΩ左右，反向阻值∞，屬正常范圍。測R901（22Ω/2W）開路，測C901嚴重漏電，用15Ω/2W電阻更換R901，用10μF/450V電容更換C901，通電后，15Ω/2W電阻瞬間燒壞、開路。懷疑后續振蕩電路可能有擊穿短路的元件，相關電路見圖2．

　　先拆下IC902（THX202H），用MF-47型萬用表R×1k擋分別測THX202H的③腳和⑦、⑧腳，正反向阻值均為∞，說明THX202H沒有擊穿短路，拆下R910（2.2M），C911（103）和C912（103）測量，均正常，再測D902（HER204）正向阻值6kΩ左右，反向阻值∞，ZD903（5.6V）正向阻值11kΩ左右，反向阻值∞，D903（1N4148）正向阻值8kΩ左右，反向阻值∞，均屬正常范圍，最后測C902（100μF/16V）和C905（100μF/35V）均充放電正常，未發生漏電。但在測一貼片小電容C908（灰色）時，發現該電容兩端呈導通狀態，即15V對地短路，拆下C908測量，果真短路，此時用MF-47型萬用表R×1k擋再測15V對地阻值為11kΩ左右。將此電容用一優質瓷片電容104/50V更換，再將R901用一優質的15Ω/2W電阻更換后，開機，面板顯示屏點亮，爐上放一裝水鐵鍋后，按開／關鍵，再按火鍋鍵后，風扇旋轉，開始加熱，故障排除。
